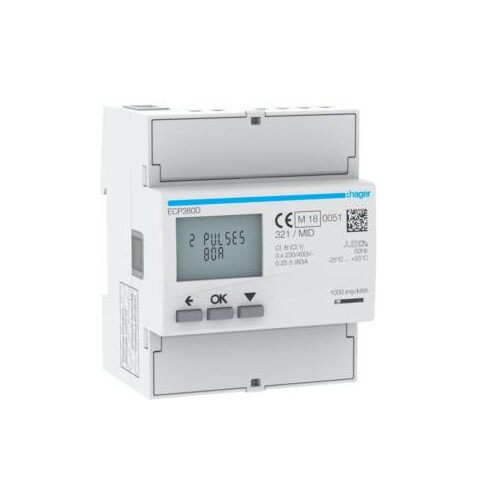

ECP380D Hager Energiezähler 3phasig,direkt 80A, S0,MID

26590124
8445460
1 Stk
3250612231416
IT
9028301100
weitere Infos weitere Infos ausblenden
Hager
ECP380D
beantwortete(n) Fragen weitere Varianten
Energiezähler 3phasig, direkt 80A, 4M, S0, MID. Energiezähler zur 4-Quadrantenmessung mit folgenden Genauigkeitsklassen: Wirkenergie Class B nach DIN EN 50470-3, Wirkleistung Class 1 nach IEC 62053-21, Wirkleistung Class 1 nach IEC 61557-12 und Blindleistung Class 2 nach IEC 62053-23. Der Zweirichtungszähler wird ab Werk MID zertifiziert (ein Plombierset im Lieferumfang enthalten) und enthält einen rücksetzbaren Teilzähler. Zur Messung von Energiebezug- und Energielieferung in allen Netzsystemen geeignet. 2 Tarifzählungen über 230 V AC ansteuerbar und Ausgabe über 2 Impulsausgänge konfigurierbar. Digitales Display mit Beleuchtung zur Anzeige von bezogener und gelieferter Wirk- (kWh) und Blindenergie (kvarh) für alle Tarife. Zusätzlich werden je Außenleiter die Echtzeitmesswerte für Wirkleistung (kW), Blindleistung (kvar), Scheinleistung (kVA), Spannung (V), Strom (A), Leistungsfaktor, Frequenz (Hz) und Tarif in einer Auflösung bis zu 9 Stellen inklusive zwei Nachkommastellen angezeigt. Über Impulsausgang werden die Messwerte für bezogene und gelieferte Wirk-(kWh) und Blindenergie(kvarh) so wie die bezogene Wirkenergie (kWh) für Tarif 1 und Tarif 2 ausgegeben. Alle Messwerte und Energiewerte für Tarif1 und Tarif2 können zusätzlich über eine IR-Schnittstelle ausgegeben werden. Verdrahtungsfehler und Anschlussfehler werden angezeigt und die Messdaten werden periodisches abgespeichert.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der Hager ECP380D Energiezähler ist ein hochentwickeltes 3-phasiges Messgerät, das direkt bis zu 80A misst. Mit einer präzisen Genauigkeitsklasse B eignet sich dieser elektronische Zähler ideal für die 4-Quadrantenmessung von Wirk- und Blindenergie. Er bietet eine Vielzahl von Funktionen, einschließlich einer digitalen Anzeige mit Beleuchtung, die Echtzeitmesswerte für Wirkleistung, Blindleistung, Spannung und Strom anzeigt. Der Zähler ist für den Einsatz in allen Netzsystemen konzipiert und unterstützt eine Zweitarifmessung. Er ist MID-zertifiziert und ermöglicht eine einfache Integration in bestehende Systeme über DIN-Schienenmontage. Mit einem Messbereich von 110 bis 400 V und einer Betriebstemperatur von -25 bis 55 °C ist der ECP380D sowohl robust als auch vielseitig einsetzbar, ideal für moderne Energieüberwachungslösungen.

Produktinfos

Anzahl Module: 4
Polanzahl: 4 P
Betriebstemperatur: -25 bis 55 °C
Lagerungstemperatur: -25 bis 70 °C
Höhe: 92 mm
Breite: 72 mm
Tiefe: 60 mm
Leistungsaufnahme: 2 VA
Max. Strom (I max): 80 A
Anschluss: Direktanschluss
Präzisionsklasse: B
Impulsdauer: 30/100 ms
Schutzart (IP): IP20
Montageart: DIN Hutschiene (REG)
Wert eines Impulses: 100 Wh
Spannung Messbereich: 110 bis 400 V
Art des Impulsgebers: elektrisch
Bemessungsbetriebsspannung Ue: 92/480 V
Geeignet für Bezug / Lieferung: Ja
Tarifart: Zweitarif
Anzahl der Stellen: 9
Blindleistung Messung: Wirk- und Blindleistung
Messsystem: Direktmessung
Zulassung: MID (Measuring Instruments Directive)
Polart: 3P, 3P+N
Nennstrom: 80 A
Impulsion/KWh: 1/200 Imp/kWh
Gesamtverlustleistung unter Nennstrom: 0,6 W
Messgeräteart: elektronisch
Bussystem: ohne
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

02050169
Preisanzeige nur nach Anmeldung
20116516
Preisanzeige nur nach Anmeldung
02026488
Preisanzeige nur nach Anmeldung
02237412
Preisanzeige nur nach Anmeldung
02237433
Preisanzeige nur nach Anmeldung
02237391
Preisanzeige nur nach Anmeldung
20103034
Preisanzeige nur nach Anmeldung
02237384
Preisanzeige nur nach Anmeldung
02237426
Preisanzeige nur nach Anmeldung
02034734
Preisanzeige nur nach Anmeldung
10154312
Preisanzeige nur nach Anmeldung
01218224
Preisanzeige nur nach Anmeldung
02255395
Preisanzeige nur nach Anmeldung
20353067
Preisanzeige nur nach Anmeldung
20115487
Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Ausführung: Direktmessung
Genauigkeitsklasse: B
Nennstrom (In): 80 A
Zählertyp: elektronisch
Anzeigeart: digital
Polart: Vierleiter
Maximalstrom (Imax): 80 A
Geeicht: Ja
Nennspannung (Un) N-L: 92|276 V
Nennspannung (Un) L-L: 160|480 V
Tarifausführung: Zweitarif
Frequenz: 45|65 Hz
Impulsart: S0
Impulsrate: 1|200 Imp/kWh (kvarh)
Weitere Details
Energieart: Wirk- und Blindleistung
Geeignet für: Bezug/Lieferung
Tarifsteuerung: extern
Messungsart Lastgang: Nein
Rücklaufsperre: Ja
Zulassung: Measuring Instruments Directive
Impulsausgang: elektrisch
Montageart: REG
Breite in Teilungseinheiten: 4
Ausführung der Schnittstelle: Zweitarif
EDL40-Signatur: Nein
Mit Sperrcode: 0|200
Anzahl der Stellen: 9
Schutzart (IP): IP20
Breite: 72|65
Höhe: 92
Tiefe: 60
