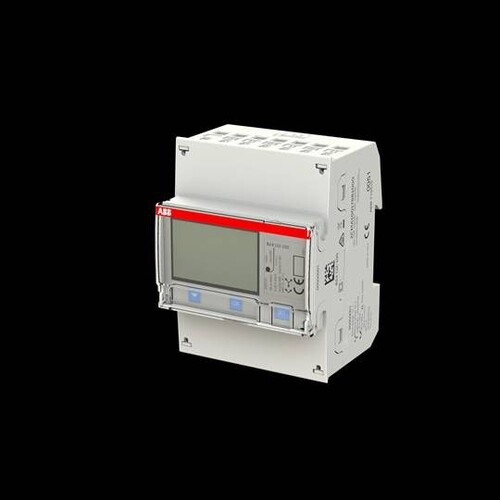

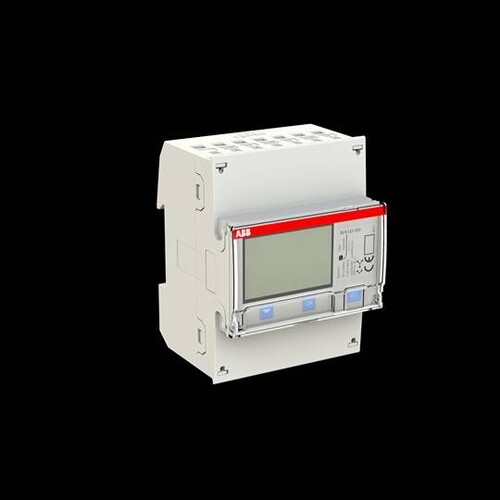

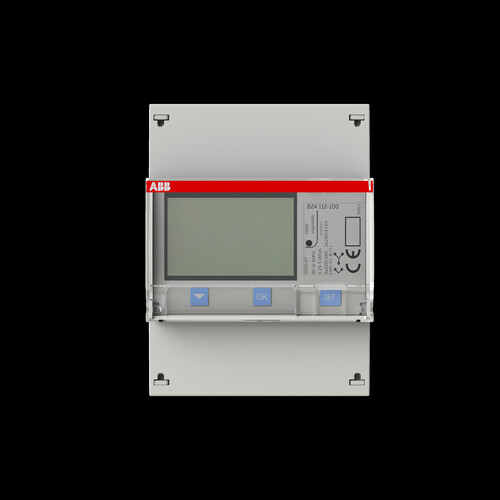

B24 112-100 ABB Messwandlerzähler IP20 RS485

21024878
4641376
1 Stk
7392696001786
IT
90283019
ABB
B24 112-100
beantwortete(n) Fragen weitere Varianten
Drehstromzähler zur Messung eines Dreileiter- oder Vierleiter-Drehstromnetzes über einen Wandler-Anschluss CT (Wandlerverhältnis für Strom konfigurierbar) bis maximal 6 A. Folgende Werte werden über eine Siebensegmentanzeige mit bis zu 7 Stellen ausgegeben: Wirkenergie (Klasse 1), Leistungen, Ströme, Spannungen (L-L, L-N) und Frequenz sowohl je Phase als auch gesamt. Die Kommunikation kann über die integrierte Schnittstelle RS485 (Modbus RTU) oder über die Infrarotschnittstelle zur Anbindung eines KNX-Moduls erfolgen. Der Energiezähler hat einen Impulsausgang. Der Zähler ist geeicht nach MID und zugelassen gemäß IEC. Die Einbaubreite beträgt 4 DIN-Module.
Anmerkungen zur LIMMERT-KI

Der ABB B24 112-100 Messwandlerzähler ist ein hochentwickelter, kompakter DIN-Schienen-Energiezähler, der für den Einsatz in gewerblichen und Wohngebäuden konzipiert ist. Mit einer Nennspannung von 3x220-240 V und einem Nennstrom von 1 A bietet er eine präzise Messung in Dreiphasensystemen. Der Zähler unterstützt Modbus RS485 für die Kommunikation und ist mit einem digitalen Anzeigeinstrument ausgestattet. Er verfügt über eine Genauigkeitsklasse von B (±1%) und ist gemäß IEC und MID genehmigt. Mit einem robusten Gehäuse aus Polycarbonat und einer Schutzart von IP20 ist der Zähler für verschiedene Umgebungen geeignet. Der B24 112-100 ist ideal für Anwendungen, die eine zuverlässige Energieüberwachung und -messung erfordern.

Produktinfos

Standards: IEC 62053-21
Funktion: Stromzähler
Sub-Funktion: Stahl
Nennspannung (Ur): 3x220-240 V
Spannungsbereich: 3x176…276 V
Nennstrom (In): 1 A
Maximalstrom (Imax): 6 A
Nennfrequenz (f): 50 / 60 Hz
Kommunikationsschnittstelle: Modbus RS485
Genauigkeitsklasse: Klasse B MID (±1%)
Zählertarif: Eintarif
Impulsrate: 1-999999 Imp/kWh
Anzahl der Pole: 4
Anzahl der Phasen: Dreiphasig
Anzahl der Zählerstände: 7
Anzahl der digitalen Ein-/Ausgänge: 1 DO
Montageart: DIN-Schiene
Gehäusematerial: Polycarbonat mit transparentem Frontglas
Betriebstemperatur: -40 ... 70 °C
Schutzart (IP): IP20
Breite: 70 mm
Höhe: 26,5 mm
Tiefe: 65 mm
Gewicht: 0,25 kg

Drehstromzähler

  • Bemessungsstrom: 1A – max. 6 A
  • 4 Pole
  • 3 Phasen
  • Montageart: DIN-Schiene
  • Maße: B 70 x H 26,5 x T 65 mm
  • Gewicht: 250 g
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Ausführung: Messwandler
Genauigkeitsklasse: B
Nennstrom (In): 1 A
Zählertyp: elektronisch
Anzeigeart: digital
Polart: Vierleiter
Maximalstrom (Imax): 6 A
Geeicht: Ja
Nennspannung (Un) N-L: 230|240 V
Nennspannung (Un) L-L: 380|415 V
Tarifausführung: Eintarif
Frequenz: 50|60 Hz
Impulsart: S0
Impulsrate: 1|999999 Imp/kWh (kvarh)
Weitere Details
Energieart: Wirkleistung
Geeignet für: Bezug
Messungsart Lastgang: Nein
Rücklaufsperre: Ja
Zulassung: Measuring Instruments Directive
Impulsausgang: elektrisch
Montageart: REG
Breite in Teilungseinheiten: 4
Ausführung der Schnittstelle: Modbus
EDL40-Signatur: Nein
Mit Sperrcode: Nein
Anzahl der Stellen: 7
Schutzart (IP): IP20
