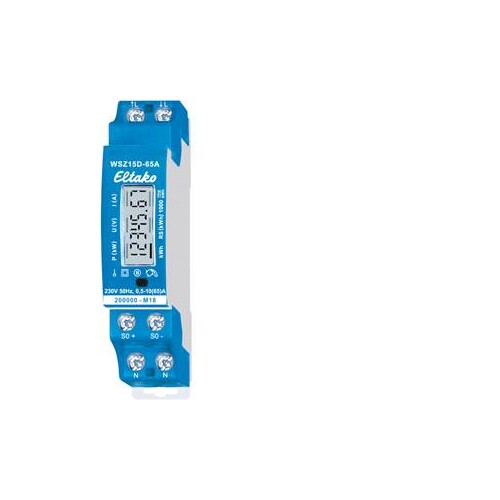

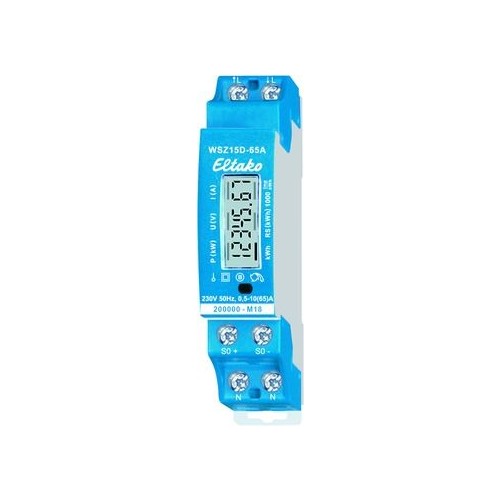

28065615 Eltako WSZ15D-65A MID Wechselstromzähler

10128034
3291750
1 Stk
4010312501696
CN
90283011
weitere Infos weitere Infos ausblenden
Eltako
28065615
beantwortete(n) Fragen weitere Varianten
Maximalstrom 65A, Stand-by-Verlust nur 0,4 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Genauigkeitsklasse B (1%). Mit S0-Schnittstelle. Dieser Wechselstromzähler misst die Wirkenergie anhand des zwischen dem Eingang und dem Ausgang fließenden Stromes. Der Eigenverbrauch von nur maximal 0,4 Watt Wirkleistung wird nicht gemessen und nicht angezeigt. Es kann 1 Außenleiter mit einem Strom bis zu 65A angeschlossen werden. Der Anlaufstrom beträgt 4OmA. Bei einer zu erwartenden Belastung von mehr als 50% ist ein Lüftungs­abstand von 1/2 Teilungseinheit zu daneben montierten Geräten einzuhalten. Ggf. das Distanzstück DS12 verwenden. Zwei N-Klemmen für die sichere Querverdrahtung mehrerer Zähler. Das 7-Segment LC-Display kann auch ohne Stromversorgung zweimal innerhalb von zwei Wochen abgelesen werden. Hierzu die Taste drücken. Unterhalb des Displays befindet sich eine Taste, mit welcher gemäß Bedienungsanleitung im Menü geblättert wird. Zunächst schaltet sich die Hintergrundbeleuchtung ein. Danach können die Gesamt-Wirkenergie, die Wirkenergie des rücksetzbaren Speichers sowie die Momentanwerte Wirkleistung, Spannung und Strom angezeigt werden. Der Leistungsbezug wird mit einem 1000-mal je kWh blinkenden Balken im Display angezeigt. Fehlermeldung: Bei einem Anschlussfehler blinkt die Hintergrundbeleuchtung des Displays.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der Eltako WSZ15D-65A MID Wechselstromzähler ist ein hochpräzises elektronisches Messgerät, das für die direkte Messung von Wechselstrom in 1-phasigen Anwendungen konzipiert ist. Mit einer maximalen Stromstärke von 65 A und einer Genauigkeitsklasse von B (1%) bietet dieser Zähler zuverlässige Messungen in einem Temperaturbereich von -25°C bis +55°C. Der Zähler ist für die Montage auf einer DIN-EN 60715 TH35 Tragschiene geeignet und hat eine kompakte Baugröße von 18 mm Breite und 58 mm Tiefe. Die digitale Anzeige ermöglicht eine klare Ablesbarkeit der Gesamt-Wirkenergie sowie weiterer Parameter wie Momentanleistung, Spannung und Strom. Mit einem Stand-by-Verlust von nur 0,4 W ist der WSZ15D-65A energieeffizient und erfüllt die Anforderungen des deutschen Eichgesetzes für die Stromabrechnung. Ideal für den Einsatz in Wohn- und Gewerbegebäuden, bietet dieser Zähler eine zuverlässige Lösung für die Energieüberwachung und -abrechnung.

Produktinfos

Temperaturbereich (Betrieb): -25°C bis +55°C
Lagertemperatur: -25°C bis +70°C
Relative Luftfeuchte: <75% (Jahresmittelwert)
Maximalstrom: 65 A
Stand-by-Verlust: 0,4 W
Montageart: Reiheneinbaugerät auf Tragschiene DIN-EN 60715 TH35
Teilungseinheit: 18 mm breit, 58 mm tief
Genauigkeitsklasse: B (1%)
Anlaufstrom: 40 mA
Anzahl der Außenleiter: 1 (max. 65 A)
Schnittstelle: S0, Impulsausgang nach DIN EN 62053-31
Impulsrate: 2000 Imp/kWh
Schutzart: IP50 (Installationsschränke), IP51
Nennspannung (L-L): 230 V
Frequenz: 50 Hz
Zählertyp: elektronisch
Anzeigeart: digital
Polart: 1-phasig
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

10127985
Preisanzeige nur nach Anmeldung
21223819
Preisanzeige nur nach Anmeldung
20111917
Preisanzeige nur nach Anmeldung
10167521
Preisanzeige nur nach Anmeldung
02080808
Preisanzeige nur nach Anmeldung
29272236
Preisanzeige nur nach Anmeldung
20084078
Preisanzeige nur nach Anmeldung
27818764
Preisanzeige nur nach Anmeldung
01235976
Preisanzeige nur nach Anmeldung
26770234
Preisanzeige nur nach Anmeldung
01332849
Preisanzeige nur nach Anmeldung
27818778
Preisanzeige nur nach Anmeldung
10167598
Preisanzeige nur nach Anmeldung
20564446
Preisanzeige nur nach Anmeldung
01259720
Preisanzeige nur nach Anmeldung
01120147
Preisanzeige nur nach Anmeldung
20047314
Preisanzeige nur nach Anmeldung
27818771
Preisanzeige nur nach Anmeldung
01332793
Preisanzeige nur nach Anmeldung
33125169
Preisanzeige nur nach Anmeldung

Download

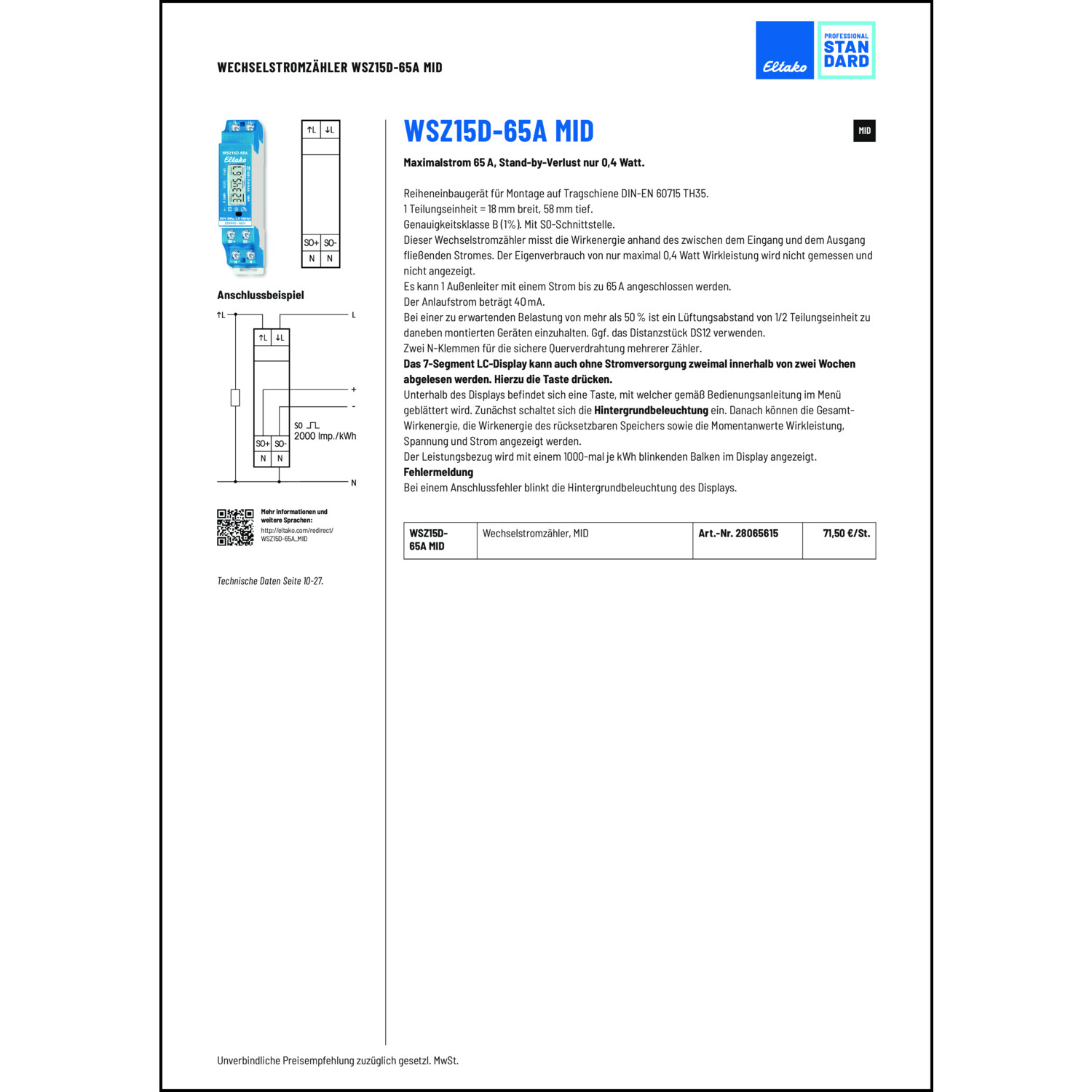

Produktdatenblatt

Katalogseiten

Produktinfos

Ausführung: Direktmessung
Genauigkeitsklasse: B
Nennstrom (In): 10 A
Zählertyp: elektronisch
Anzeigeart: digital
Polart: 1-phasig
Maximalstrom (Imax): 65 A
Geeicht: Ja
Nennspannung (Un) L-L: 230|230 V
Tarifausführung: Eintarif
Frequenz: 50|50 Hz
Impulsart: S0
Impulsrate: 2000|2000 Imp/kWh (kvarh)
Weitere Details
Energieart: Wirkleistung
Geeignet für: Bezug
Rücklaufsperre: Ja
Zulassung: Measuring Instruments Directive
Impulsausgang: optisch
Montageart: REG
Breite in Teilungseinheiten: 1
Ausführung der Schnittstelle: sonstige
Anzahl der Stellen: 7
Schutzart (IP): IP20
Breite: 18
Höhe: 82
Tiefe: 58
Leistungsaufnahme: 0.4
