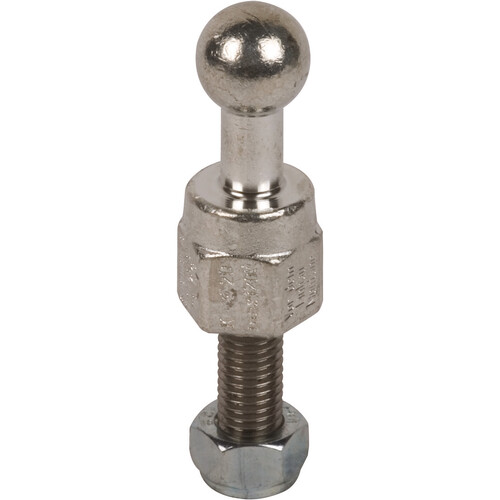

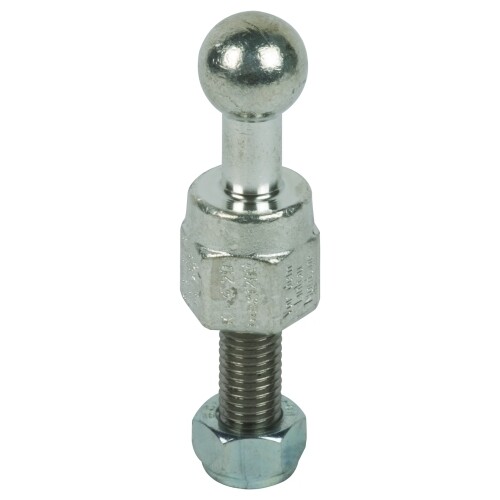

755245 DEHN Kugelfestpunkt D 25mm gerade m. Gewindebolzen u. Mutter M12x45

21675922
4863397
1 Stk
4013364000070
DE
85359000
755245
beantwortete(n) Fragen weitere Varianten
Kugelfestpunkt gerade, mit Gewindebolzen und Mutter als phasenseitige und erdseitige Anschließstelle nach DIN VDE 0683-100 (EN/IEC 61230) am Leiter und Erdungsanlage. Hohe mechanische Festigkeit durch spanlos geformtes Gewinde. Dadurch auch als Kabelschuh- und Stromschienen-Verschraubung nach DIN 43673-1 geeignet.
Anmerkungen zur LIMMERT-KI

Der DEHN Kugelfestpunkt KFP 25 M12 45 SSM ist eine robuste und zuverlässige Lösung für die phasenseitige und erdseitige Anschließstelle nach DIN VDE 0683-100 (EN/IEC 61230). Mit einem Durchmesser von 25 mm und einer Gewindebolzenabmessung von M12 x 45 mm bietet dieser Festpunkt hohe mechanische Festigkeit und ist ideal für den Anschluss von Leitern und Erdungsanlagen. Der Kugelfestpunkt ist für einen maximalen Seilquerschnitt von 150 mm² ausgelegt und kann Kurzschlussströme von bis zu 42 kA (0,5 s) und 29,6 kA (1 s) sicher handhaben. Hergestellt aus E-Cu mit galvanischer Verzinnung, ist der Festpunkt langlebig und korrosionsbeständig. Die Montage erfolgt einfach mit einer selbstsichernden Mutter, und das Anzugsdrehmoment beträgt 80 Nm. Mit einem Gewicht von nur 278 g ist dieser Kugelfestpunkt eine praktische Wahl für viele Anwendungen in der Elektrotechnik.

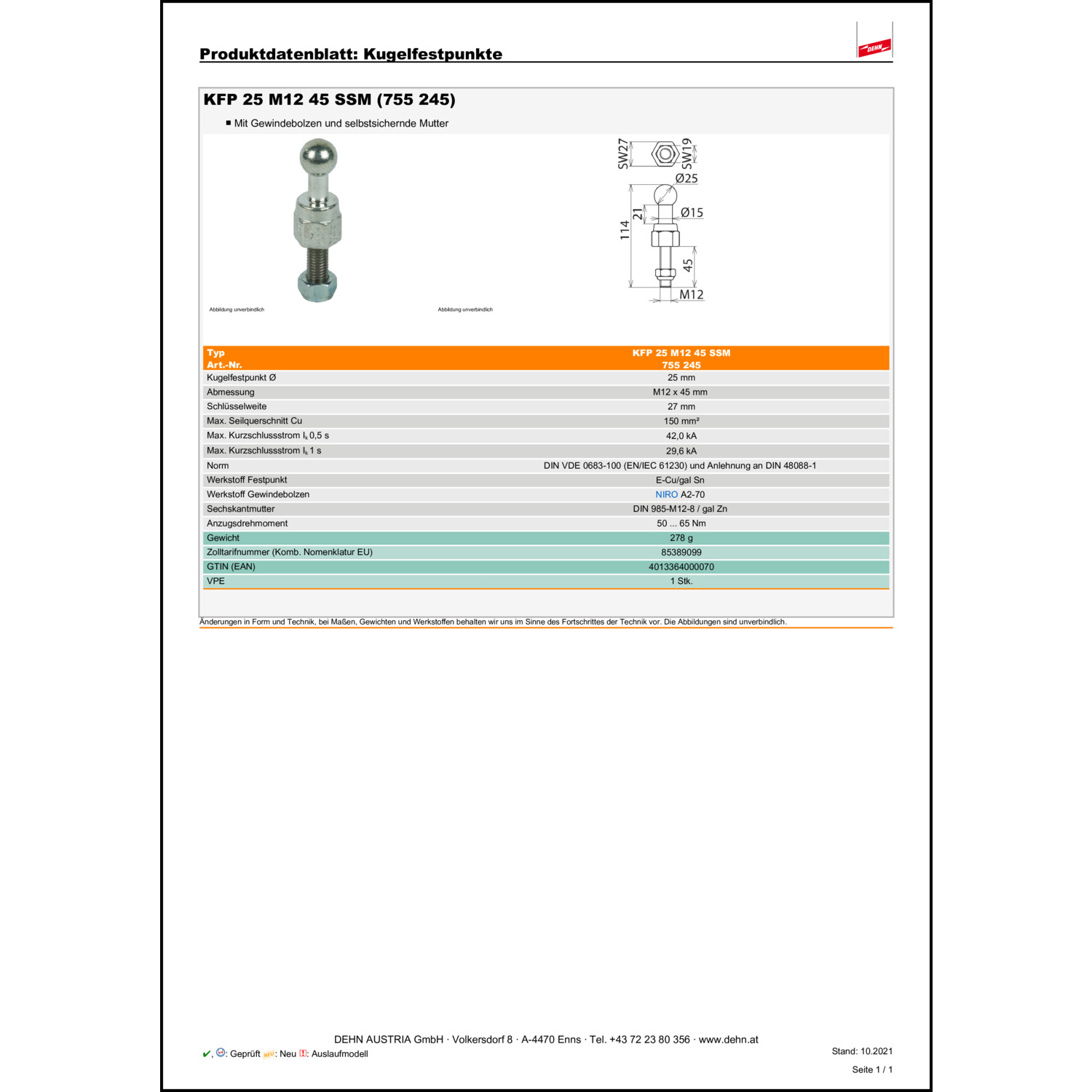

Produktinfos

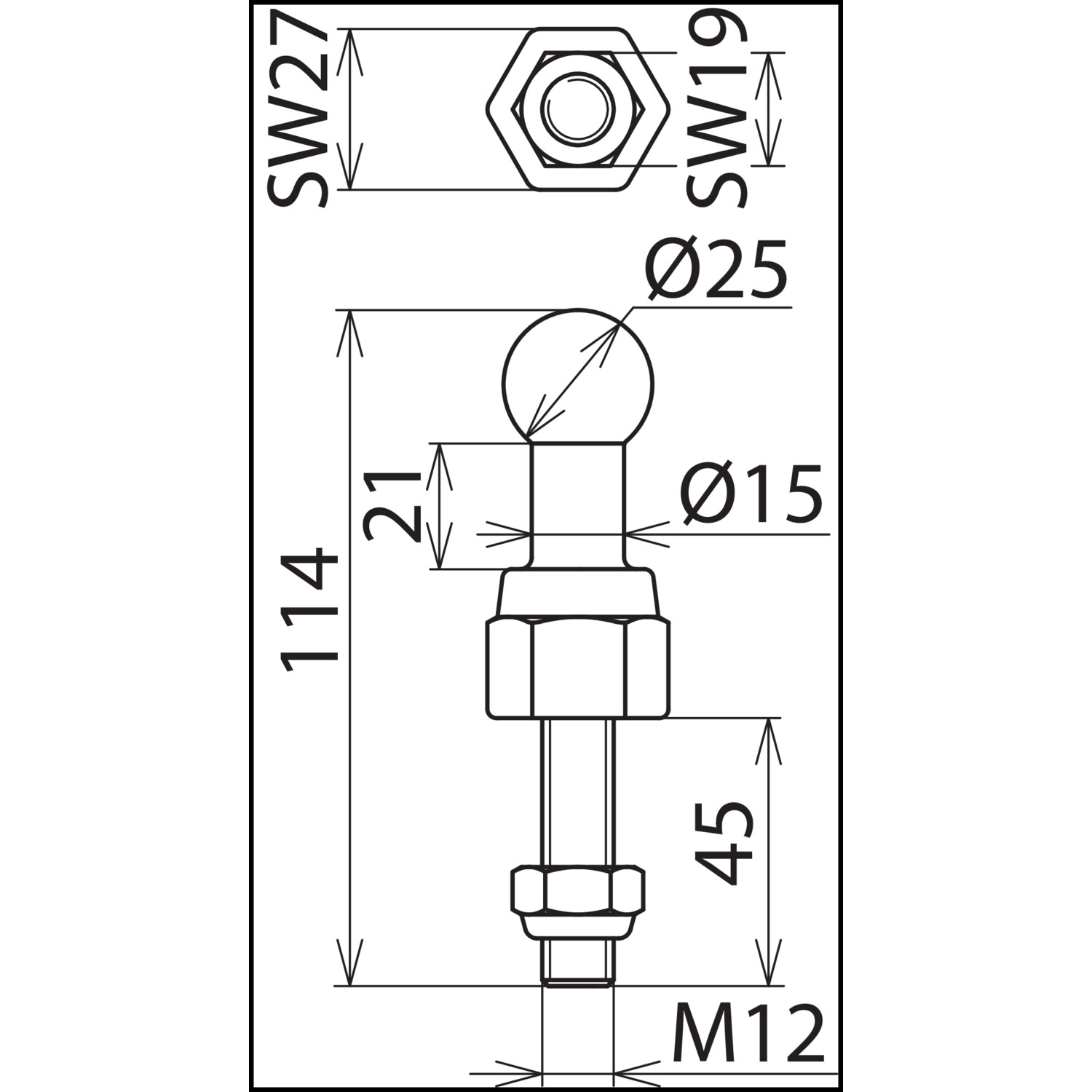

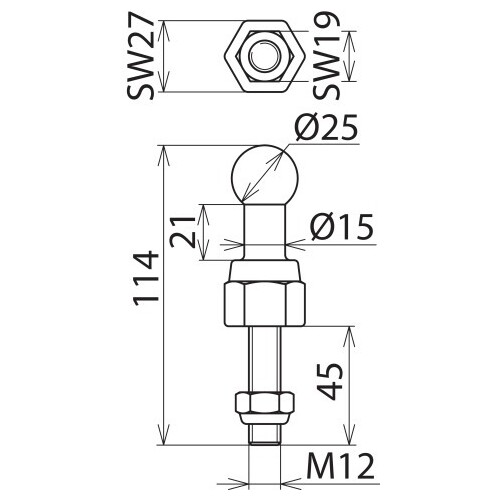

Kugelfestpunkt Durchmesser: 25 mm
Gewindebolzen Abmessung: M12 x 45 mm
Schlüsselweite: 27 mm
Max. Seilquerschnitt: 150 mm²
Max. Kurzschlussstrom Ik 0,5 s: 42 kA
Max. Kurzschlussstrom Ik 1 s: 29,6 kA
Norm: DIN VDE 0683-100 (EN/IEC 61230) und DIN 48088-1
Werkstoff Festpunkt: E-Cu/gal Sn
Werkstoff Gewindebolzen: NIRO A2-70
Sechskantmutter: DIN 985-M12-8 / gal Zn
Anzugsdrehmoment: 80 Nm
Gewicht: 278 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Anschluss der EuK-Vorrichtung: Kugelfestpunkt 25 mm
Montageart: mit Gewindebolzen
Bauform: gerade
Max. Kurzschlussstrom: 42 kA
