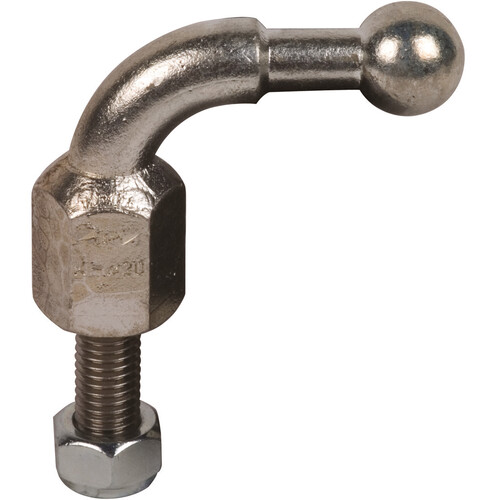

707235 Dehn Kugelfestpunkt D 20mm 90° abgewinkelt

22893654
5976498
1 Stk
4013364004382
DE
85359000
707235
beantwortete(n) Fragen weitere Varianten
Kugelfestpunkt 90° abgewinkelt, mit Gewindebolzen und Mutter als phasenseitige und erdseitige Anschließstelle nach DIN VDE 0683-100 (EN/IEC 61230) am Leiter und Erdungsanlage. Hohe mechanische Festigkeit durch spanlos geformtes Gewinde. Dadurch auch als Kabelschuh- und Stromschienen-Verschraubung nach DIN 43673-1 geeignet.
Anmerkungen zur LIMMERT-KI

Der Dehn Kugelfestpunkt (707235) ist eine hochwertige, abgewinkelte Anschlussstelle mit einem Durchmesser von 20 mm, die für den Einsatz in elektrischen Anlagen konzipiert wurde. Der Kugelfestpunkt ist mit einem Gewindebolzen M12 x 35 mm und einer selbstsichernden Mutter ausgestattet, was eine einfache und sichere Montage ermöglicht. Er erfüllt die Normen DIN VDE 0683-100 und EN/IEC 61230, was ihn zu einer zuverlässigen Wahl für die Erdungsanlage macht. Mit einer maximalen Kurzschlussstrombelastung von 19,5 kA (0,5 s) und einem maximalen Seilquerschnitt von 70 mm² bietet er hohe mechanische Festigkeit und Sicherheit. Der Kugelfestpunkt ist aus E-Cu gefertigt und hat ein Gewicht von 259 g, was ihn robust und langlebig macht. Ideal für Anwendungen, die eine zuverlässige Verbindung erfordern.

Produktinfos

Kugelfestpunkt Durchmesser: 20 mm
Abmessung Gewindebolzen: M12 x 35 mm
Schlüsselweite: 24 mm
Max. Seilquerschnitt: 70 mm²
Max. Kurzschlussstrom Ik 0,5 s: 19,5 kA
Max. Kurzschlussstrom Ik 1 s: 13,8 kA
Norm: DIN VDE 0683-100 (EN/IEC 61230) und DIN 48088-1
Werkstoff Festpunkt: E-Cu/gal Sn
Werkstoff Gewindebolzen: NIRO A2-70
Sechskantmutter: DIN 985-M12-8 / gal Zn
Anzugsdrehmoment: 80 Nm
Gewicht: 259 g
Preisanzeige nur nach Anmeldung
B

    Katalogseiten

    Produktinfos

    Anschluss der EuK-Vorrichtung: Kugelfestpunkt 20 mm
    Montageart: mit Gewindebolzen
    Bauform: abgewinkelt
    Max. Kurzschlussstrom: 19.5 kA
