706300 Dehn Kugelfestpunkt D 20mm schräg

22893626
5976494
1 Stk
4013364003675
DE
85359000
706300
beantwortete(n) Fragen weitere Varianten

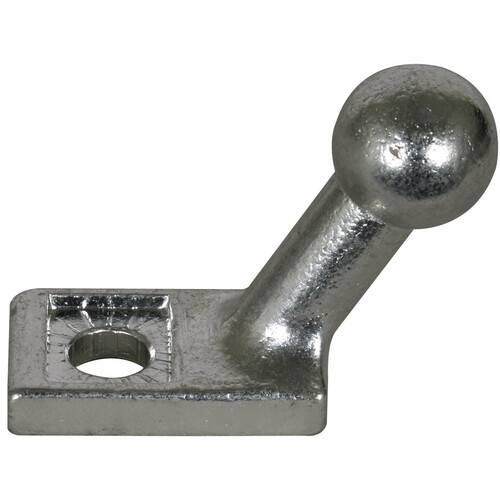

Kugelfestpunkt mit Anschlusslappen, schräg, als phasenseitige und erdseitige Anschließstelle nach DIN VDE 0683-100 (EN/IEC 61230) am Leiter und Erdungsanlage. Hohe mechanische Festigkeit durch spanlos geformtes Gewinde. Dadurch auch als Kabelschuh- und Stromschienen-Verschraubung nach DIN 43673 Teil 1 geeignet.
Anmerkungen zur LIMMERT-KI

Der Dehn Kugelfestpunkt D 20mm schräg ist eine zuverlässige Lösung zur Befestigung von Kabelschuhen und zur Verbindung von Stromschienen in Übereinstimmung mit DIN 43673-1. Mit einem Durchmesser von 20 mm und einer maximalen Kabelquerschnitt von 50 mm² bietet dieser Kugelfestpunkt hohe mechanische Festigkeit und ist für den Einsatz in Erdungsanlagen geeignet. Der Kugelfestpunkt ist aus hochwertigem E-Cu/gal Sn gefertigt und verfügt über einen Gewindestift aus rostfreiem Stahl A2-70. Die selbstsichernde Mutter sorgt für eine sichere Montage, während die angegebenen Drehmomente von 50-65 Nm für M12 und 100-110 Nm für M16 eine einfache Installation gewährleisten. Der Kugelfestpunkt ist für Kurzschlussströme bis zu 14 kA (0.5 s) ausgelegt und erfüllt die Anforderungen der Normen EN/IEC 61230 und DIN VDE 0683-100.

Produktinfos

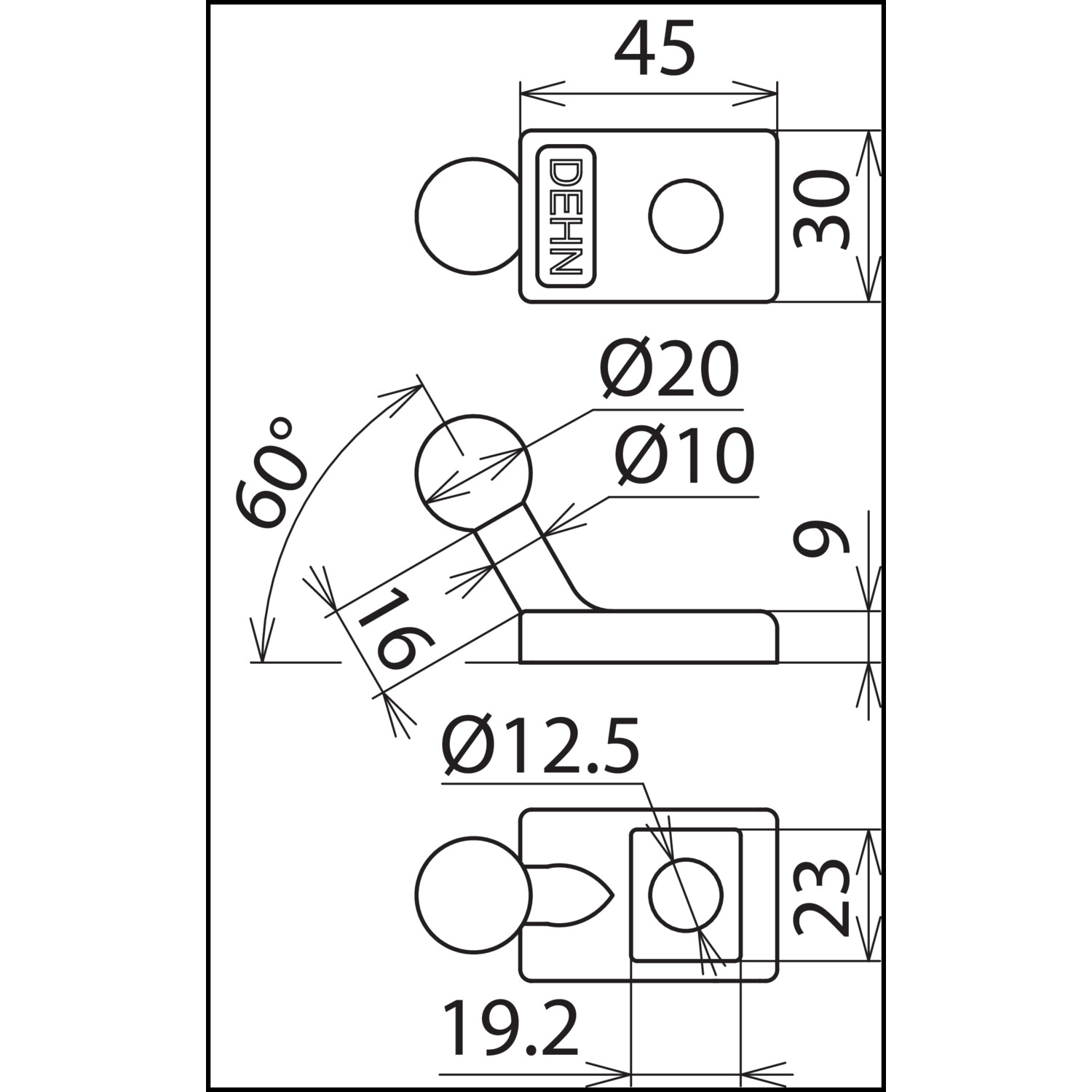

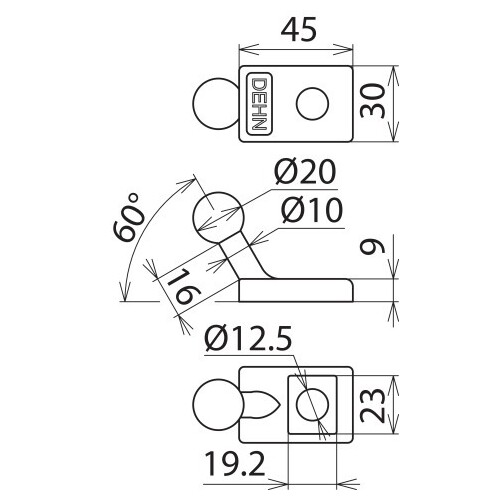

Durchmesser: 20 mm
Bauform: abgewinkelt
Material (Kugelfestpunkt): E-Cu/gal Sn
Material (Gewindestift): StSt A2-70
Max. Kabelquerschnitt Cu: 50 mm²
Max. Kurzschlussstrom Ik 0.5 s: 14.0 kA
Max. Kurzschlussstrom Ik 1 s: 9.9 kA
Gewindegröße: M12 oder M16
Selbstsichernde Mutter: Ja
Tightening torque M12: 50-65 Nm
Tightening torque M16: 100-110 Nm
Geeignet nach Norm: DIN 43673-1, EN/IEC 61230 (DIN VDE 0683-100)
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

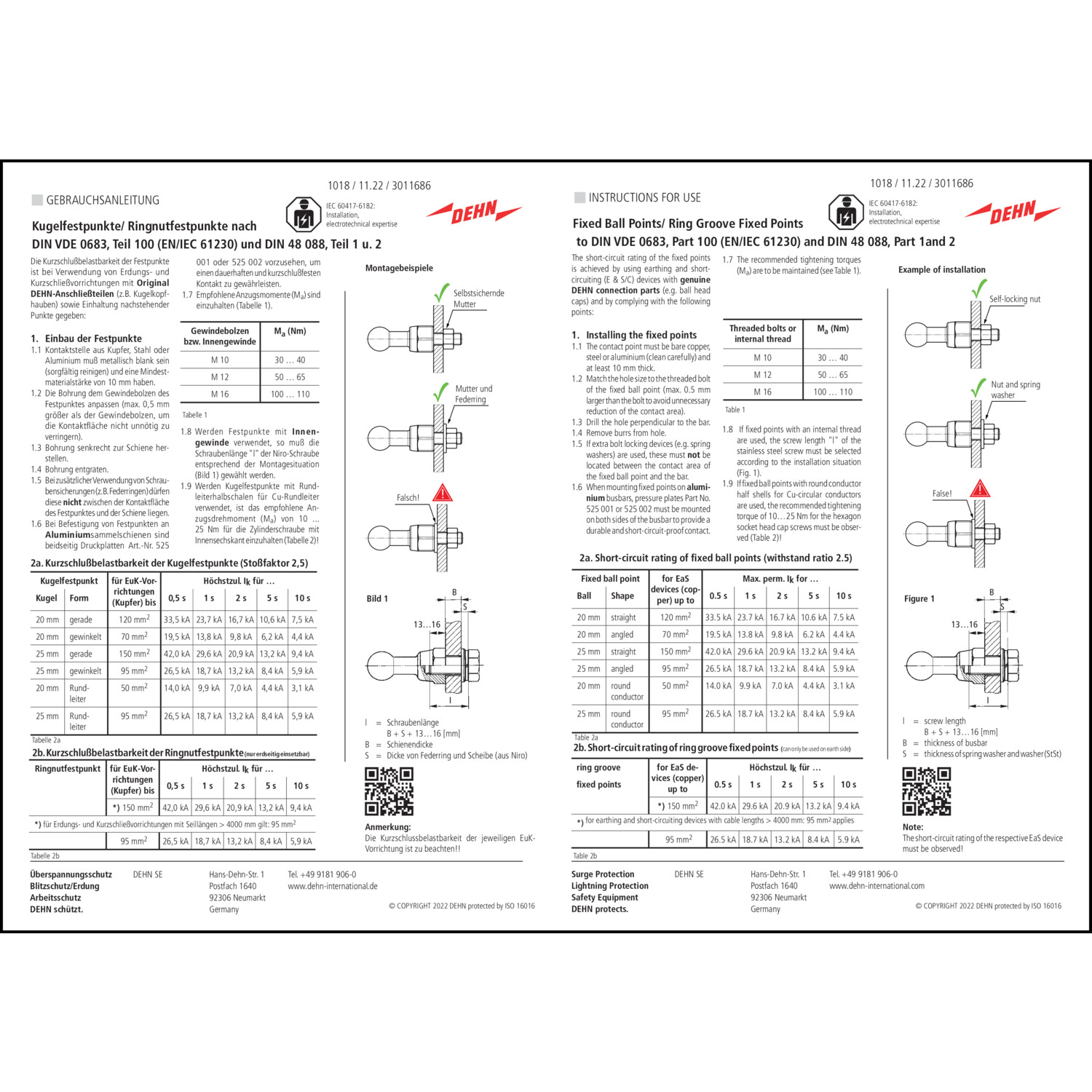

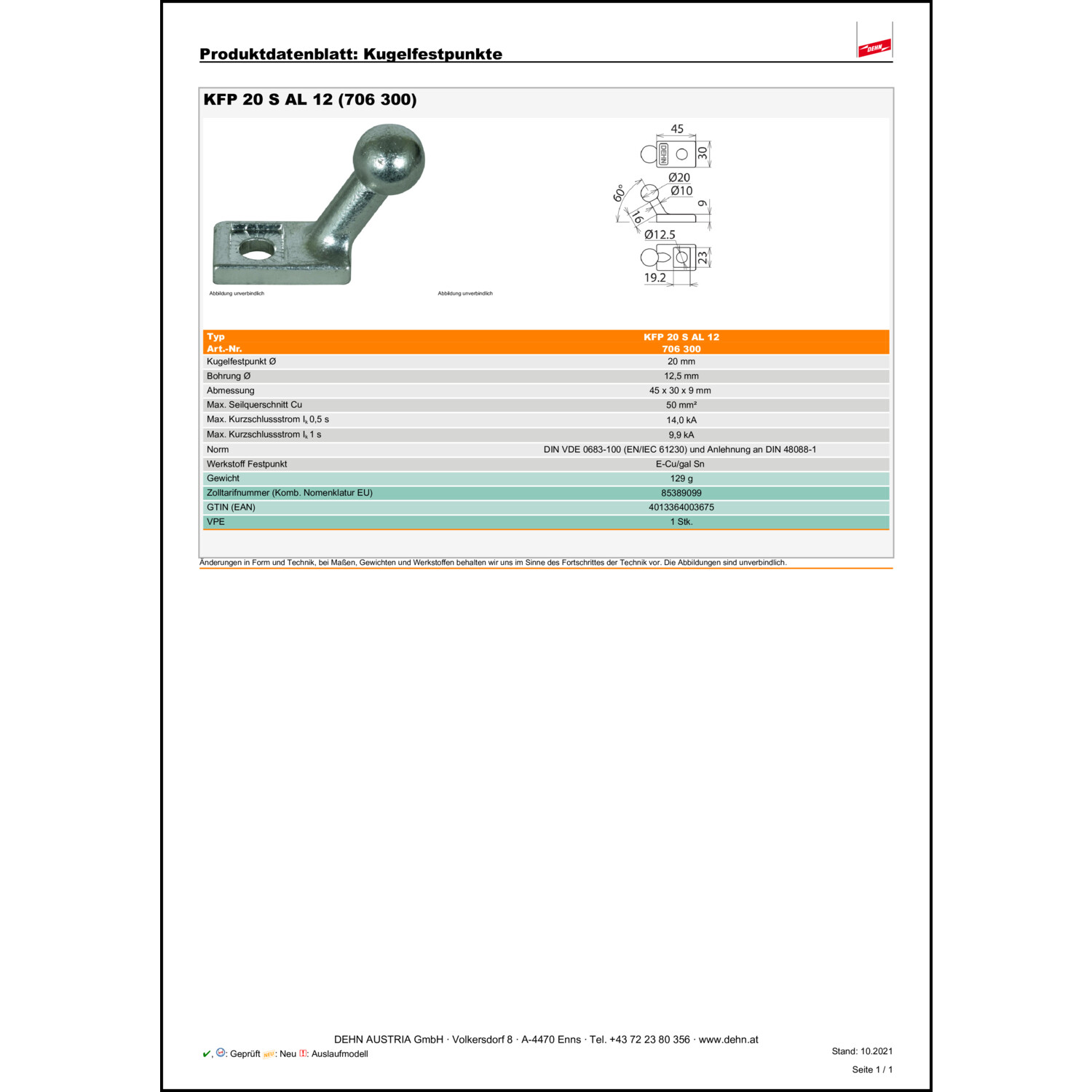

Katalogseiten

Produktinfos

Anschluss der EuK-Vorrichtung: Kugelfestpunkt 20 mm
Montageart: mit Anschlusslappen
Bauform: abgewinkelt
Max. Kurzschlussstrom: 14 kA
