773234 DEHN Kurzschließvorrichtung UK 25 SQ

20208832
5977871
1 Stk
4013364114555
DE
85359000
773234
beantwortete(n) Fragen weitere Varianten

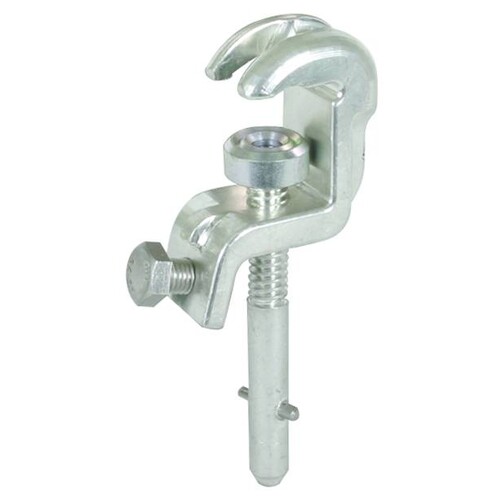

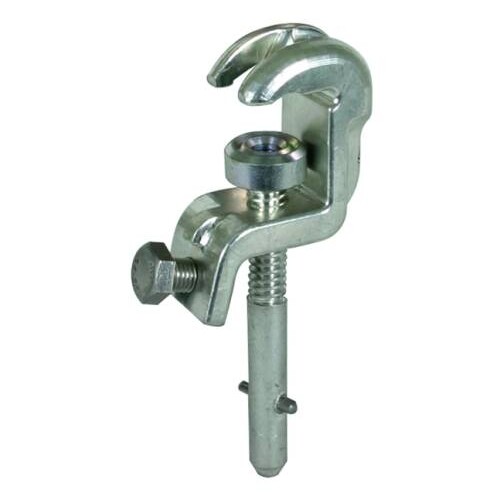

Universalklemme, Spindel mit Querstift als phasenseitiges oder erdseitiges Anschlusselement nach DIN VDE 0683-100 (EN/IEC 61230) für Kugelfestpunkte, T-Festpunkte, Flach- und Rundleiter zur Bestückung von Erdungs- und Kurzschließseilen. Mit Verdrehungsschutz Ausführung PK 1.
Anmerkungen zur LIMMERT-KI

Die DEHN Kurzschließvorrichtung UK 25 SQ ist eine hochwertige Universalklemme, die für die sichere Erdung und Kurzschließung von elektrischen Anlagen konzipiert wurde. Sie ist geeignet für Kugelfestpunkte mit einem Durchmesser von 20 bis 25 mm und bietet einen Klemmbereich von 20 mm. Mit einem maximalen Kurzschlussstrom von 33,5 kA für 0,5 Sekunden und 23,7 kA für 1 Sekunde gewährleistet sie eine hohe Sicherheit. Der Temperaturbereich reicht von –25 °C bis +55 °C, was sie für verschiedene Anwendungen geeignet macht. Die Konstruktion umfasst einen Verdrehungsschutz (PK1) und ist nach DIN VDE 0683-100 (EN/IEC 61230) normiert. Hergestellt aus hochwertigen Materialien wie Cu-Legierungen und verzinktem Stahl, bietet die UK 25 SQ sowohl Langlebigkeit als auch Zuverlässigkeit in der Anwendung.

Produktinfos

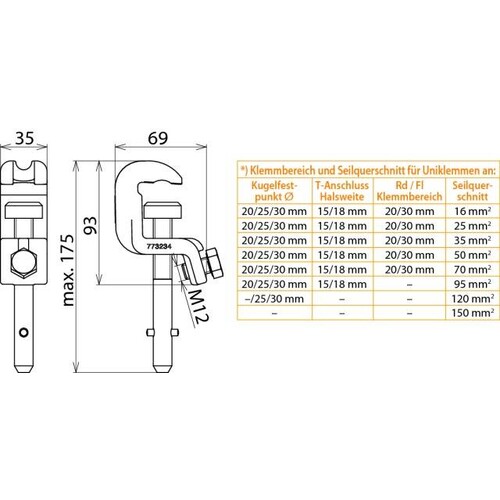

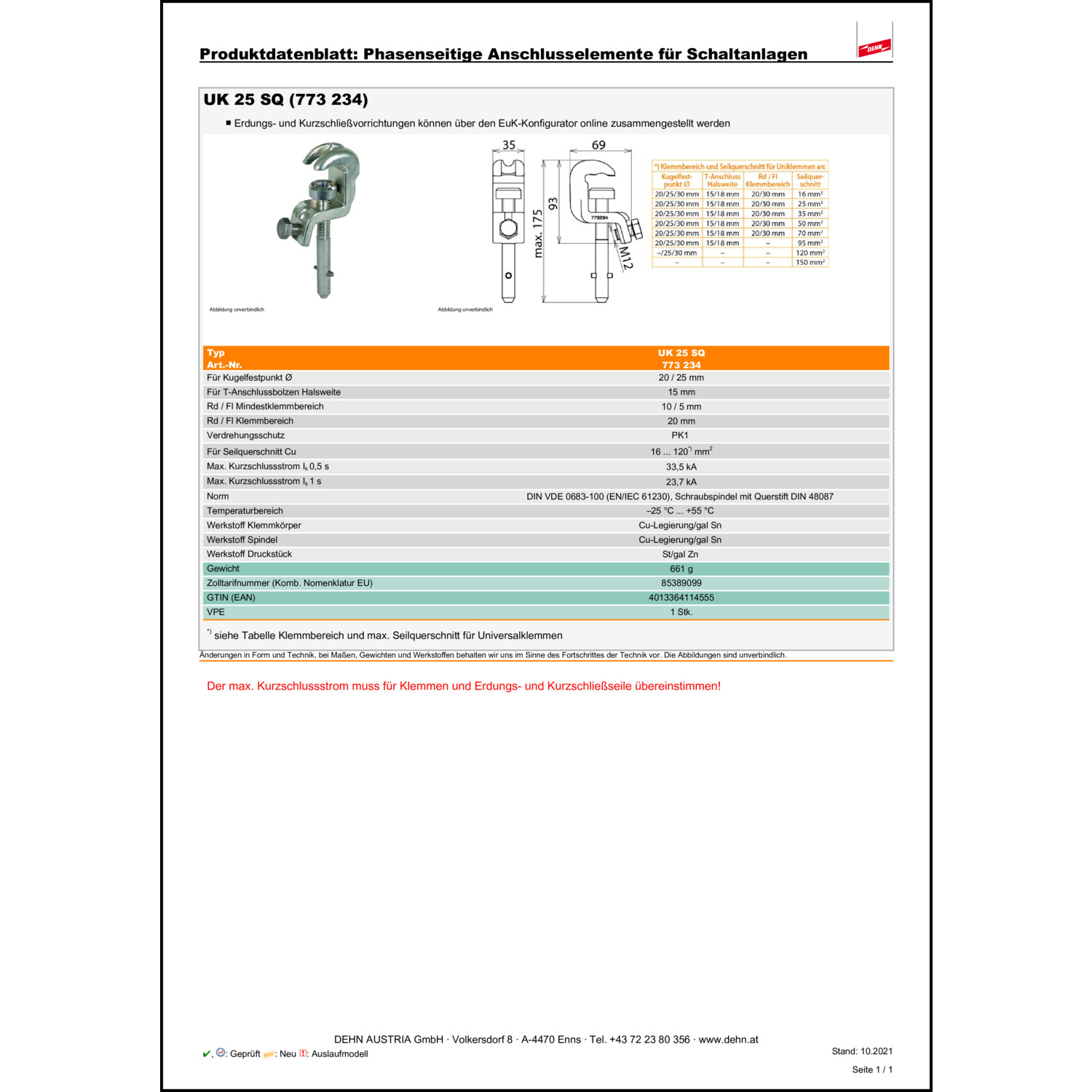

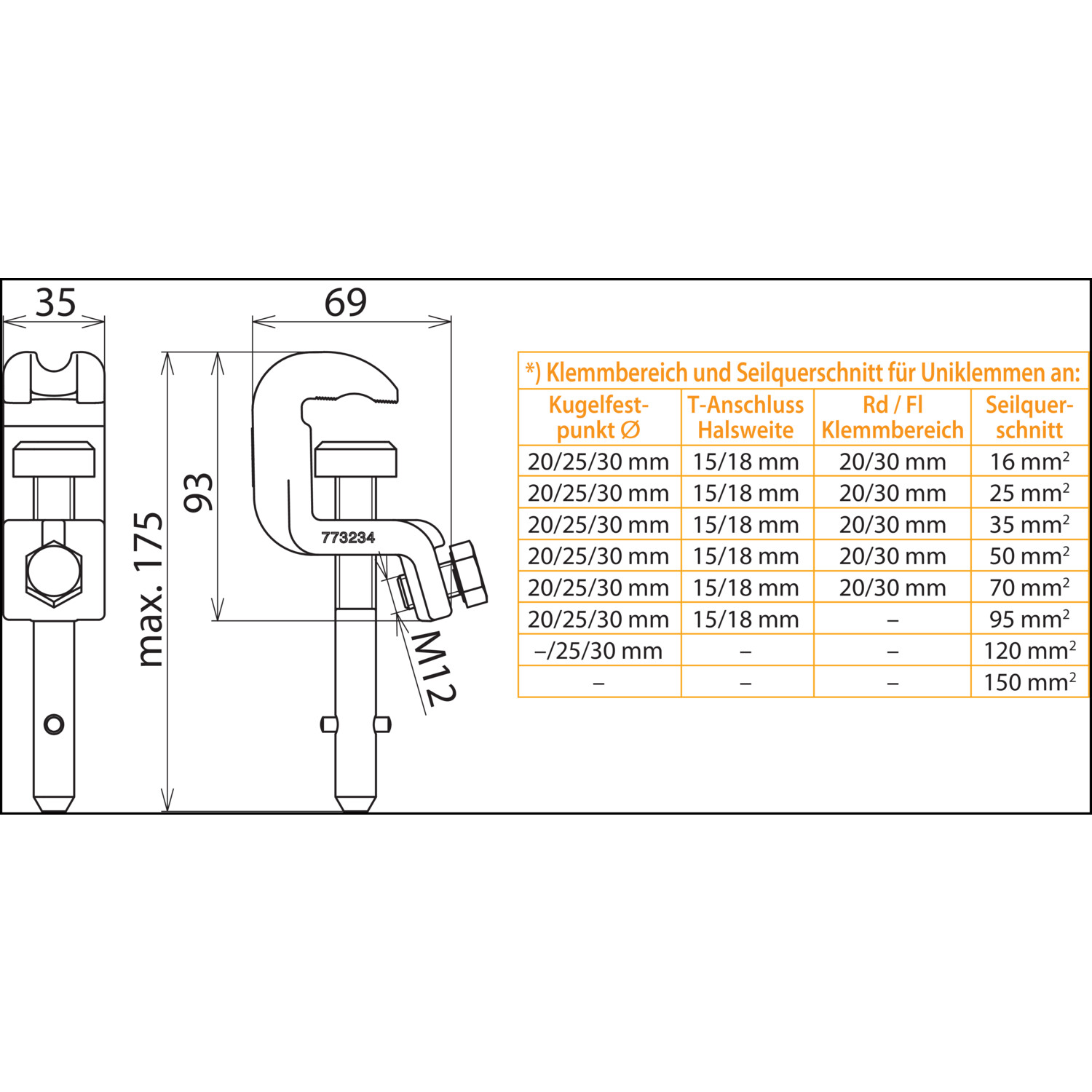

Typ: UK 25 SQ
Erdungsanschluss: Kugelfestpunkt Ø 20 / 25 mm
T-Anschlussbolzen Halsweite: 15 mm
Mindestklemmbereich Rd / Fl: 10 / 5 mm
Klemmbereich Rd / Fl: 20 mm
Verdrehungsschutz: PK1
Seilquerschnitt Cu: 16 ... 120 mm²
Max. Kurzschlussstrom Ik 0,5 s: 33,5 kA
Max. Kurzschlussstrom Ik 1 s: 23,7 kA
Norm: DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich: –25 °C ... +55 °C
Werkstoff Klemmkörper: Cu-Legierung/gal Sn
Werkstoff Spindel: Cu-Legierung/gal Sn
Werkstoff Druckstück: St/gal Zn
Gewicht: 661 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Für Seilquerschnitt: 16|120 mm²
Klemmbereich: 20|20 mm
Max. Kurzschlussstrom: 33.5 kA
Anschlussart: Kugelfestpunkt 25 mm
Verdrehschutz: Ja
Aufnahme der Betätigungsstange: Spindel mit Querstift
Weitere Details
Anwendung: phasenseitig
