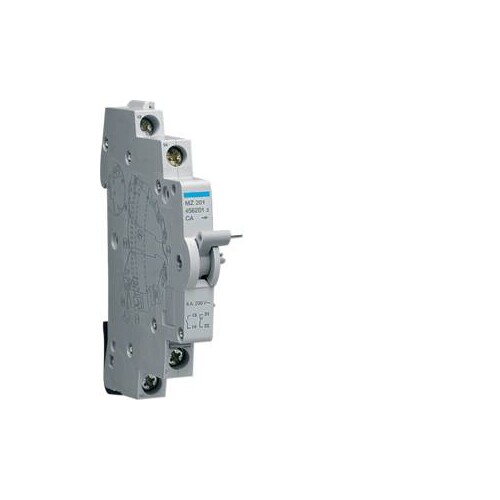

MZ201 HAGER HILFSSCHALTER 1S/1Ö 10KA ZU LEITUNGSSCHUTZSCH.

02015960
1275150
1 Stk
3250614562013
PL
85363010
Hilfskontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V. Hilfskontakt passend für alle Leitungsschutzschalter, Fehlerstrom-Leitungsschutzschalter und Fehlerstromschutzschalter Serie 10kA zur werkzeuglosen seitlichen Montage.
Anmerkungen zur LIMMERT-KI

Der MZ201 HAGER Hilfsschalter ist eine zuverlässige Zusatzeinrichtung für Leitungsschutzschalter und Fehlerstromschutzschalter. Mit einer Bemessungsbetriebsspannung von 230/415 V und einer maximalen Betriebsspannung von 240 V bietet dieser Hilfsschalter eine Strombelastbarkeit von bis zu 6 A. Die kompakte Bauweise mit Abmessungen von 9,5 mm Breite, 80 mm Höhe und 40 mm Tiefe ermöglicht eine einfache Installation in verschiedenen Anwendungen. Der Hilfsschalter ist für den Einsatz bei Temperaturen von -40 bis 80 °C geeignet und bietet eine hohe Isolationsspannung von 4000 V. Die Schraubanschlüsse sorgen für eine sichere Verbindung, während die mechanische Lebensdauer von 12000 Schaltspielen eine langfristige Zuverlässigkeit gewährleistet. Ideal für industrielle Anwendungen, in denen zusätzliche Schaltkontakte benötigt werden.

Produktinfos

Bemessungsbetriebsspannung: 230/415 V
Versorgungsspannungsart: AC
Isolationsspannung: 4000 V
Max. Betriebsspannung: 240 V
Betriebsspannung bei Dauerbetrieb: 12/250 V
Strombelastbarkeit bei AC1: 6 A
Imin bei 12 V DC: 0,3 A
Imin bei 230 V DC: 0,6 A
Imin bei 400 V AC: 3 A
Gerätelebensdauer elektrische Schaltspiele: 6000
Gerätelebensdauer mechanische Schaltspiele: 12000
Tiefe installiertes Produkt: 40 mm
Höhe installiertes Produkt: 80 mm
Breite installiertes Produkt: 9,5 mm
Drehmoment: 1,2 Nm
Anschlussquerschnitt bei flexiblem Leiter: 6 mm²
Anschlussquerschnitt bei starrem Leiter: 10 mm²
Anschlussart: Schraubtechnik
Kontaktart: 1Ö + 1S
Anzahl Öffnerkontakte: 1
Anzahl Schließerkontakte: 1
Lagerungstemperatur: -40 bis 80 °C
Luftfeuchtigkeitsschutz: 95% / 80°C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Zusatzeinrichtung: Hilfsschalter
Gerätemontage: FI/LS und Leitungsschutzschalter
Bemessungsschaltstrom: 6 A
Bemessungsspannung: 415 V
Anzahl der Fehlersignalschalter: 0
Weitere Details
Werkseitig angebaut: Nein
Mit Autotest für Fehlerstromfunktion: Nein
Geeignet für max. Polzahl der Hauptkontakteinheit (gesamt): 4
Geeignet für max. Stromstärke der Hauptkontakteinheit: 6 A
Breite in Teilungseinheiten: 0.5
Spannungsart zur Betätigung: AC
Anzahl der Kontakte als Öffner: 1
Anzahl der Kontakte als Schließer: 1
Anzahl der Kontakte als Wechsler: 0
