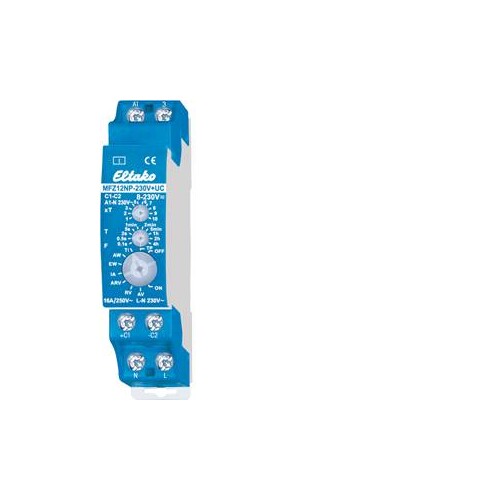

MFZ12NP-230+UC Eltako Multifunktions Zeitrelais 8-230VUC

MFZ12NP-230+UC Eltako Multifunktions Zeitrelais 8-230VUC

Artikelnummer: 20241214

Katalog Art.Nr.: 1475168

VPE: 1 Stk

EAN: 4010312602935

Herkunftsland: CN

Zolltarifnr.: 85364900

weitere Infos weitere Infos ausblenden

Eltako

Hersteller Art. Nr.: 23100001

beantwortete(n) Fragen weitere Varianten

Beschreibung
LIMMERT-KI Beschreibung

1 Schließer nicht potenzialfrei 16A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen 2300W*. Stand-by-Verlust nur 0,5 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Kontaktschaltung im Nulldurchgang zur Schonung der Kontakte und Lampen. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Steuerspannung 230V und zusätzlich galvanisch getrennte Universal-Steuerspannung 8..230V UC. Versorgungs- und Schaltspannung 230V. Sehr geringes Schaltgeräusch. Zeiten zwischen 0,1 Sekunden und 40 Stunden einstellbar. Funktionen F: RV = Rückfallverzögerung. AV = Ansprechverzögerung. TI = Taktgeber mit Impuls beginnend. TP = Taktgeber mit Pause beginnend. IA = Impulsgesteuerte Ansprechverzögerung. EW = Einschaltwischer. AW = Ausschaltwischer. ARV = Ansprech- und Rückfallverzögerung. ON = Dauer EIN. OFF = Dauer AUS. Die Leuchtdiode unter dem oberen Drehschalter informiert während des Zeitablaufs über die Kontaktstellung. Sie blinkt, solange der Arbeitskontakt offen und leuchtet ständig, solange er geschlossen ist. Die Zeitbasis T wird mit dem mittleren rastenden Drehschalter T eingestellt. Als Basiswerte stehen 0,1 Sekunde, 0,5 Sekunden, 2 Sekunden, 5 Sekunden, 1 Minute, 2 Minuten, 5 Minuten, 1 Stunde, 2 Stunden und 4 Stunden zur Wahl. Die Gesamtzeit ergibt sich aus der Zeitbasis multipliziert mit dem Multiplikator. Der Multiplikator xT wird mit dem oberen rastenden Drehschalter xT eingestellt und liegt zwischen 1 und 10. Somit lassen sich Zeiten zwischen 0,1 Sekunden (Zeitbasis 0,1 Sekunden und Multiplikator 1) und 40 Stunden (Zeitbasis 4 Stunden und Multiplikator 10) einstellen. * Die maximale Last kann ab einer Verzögerungs- oder Taktzeit von 5 Minuten genutzt werden. Bei kürzeren Zeiten reduziert sich die maximale Last wie folgt: Bis 2 Sekunden auf 15%, bis 2 Minuten auf 30%, bis 5 Minuten auf 60%.

Ausklappen Einklappen

Anmerkungen zur LIMMERT-KI

Das Eltako Multifunktions-Zeitrelais MFZ12NP-230+UC ist ein hochflexibles Gerät, das für eine Vielzahl von Anwendungen in der Automatisierungstechnik geeignet ist. Mit einer Versorgungsspannung von 230 V AC und einer galvanisch getrennten Steuerspannung von 8 bis 230 V UC bietet es hohe Flexibilität bei der Steuerung. Die maximale Last von 16 A bei 250 V AC und die Möglichkeit, Glühlampen bis zu 2300 W zu schalten, machen es ideal für anspruchsvolle Anwendungen. Der Temperaturbereich von -20°C bis +50°C und die Lagerfähigkeit bis +70°C gewährleisten eine hohe Zuverlässigkeit. Die einstellbaren Zeiten zwischen 0,1 Sekunden und 40 Stunden ermöglichen eine präzise Steuerung, während der Stand-by-Verlust von nur 0,5 W die Energieeffizienz erhöht. Mit einem kompakten Design von 18 mm Breite und 58 mm Tiefe ist dieses Zeitrelais perfekt für die Montage auf einer DIN-Schiene geeignet.
