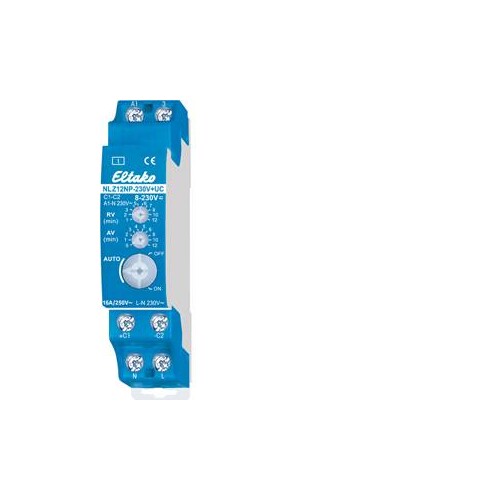

23100704 ELTAKO Nachlaufschalter NLZ12NP-230V+UC

20333131
1475163
1 Stk
4010312602911
CN
85365080
23100704
beantwortete(n) Fragen weitere Varianten
1 Schließer nicht potenzialfrei 16A/250V AC. Stand-by-Verlust nur 0,5 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Kontaktschaltung im Nulldurchgang zur Schonung der Kontakte und Verbraucher. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Steuerspannung 230V und zusätzlich galvanisch getrennte Universal-Steuerspannung 8..230V UC. Versorgungs- und Schaltspannung 230V. Sehr geringes Schaltgeräusch. Nachlaufzeit 1 bis 12 Minuten mit dem oberen Drehschalter einstellbar. Ansprechverzögerung 0 bis 12 Minuten mit dem mittleren Drehschalter einstellbar. Dauer-Ein- und Dauer-Aus-Schalter mit dem unteren Drehschalter. Funktion: Mit dem Schließen des Steuerkontaktes (Lichtschalter) beginnt die Ansprechverzögerung AV (sofern nicht 0 eingestellt), an deren Ende der Ventilator zugeschaltet wird. Ab dem Öffnen des Steuerkontaktes und sofern eine eingestellte Ansprechverzögerung bereits abgelaufen war, läuft die eingestellte Rückfallverzögerung RV (Nachlaufzeit), an deren Ende der Ventilator abgeschaltet wird. Dieser Nachlaufschalter kann von allen Dimmern EUD12 und EUD61 selbst bei kleinster Dimmstellung angesteuert werden.
Anmerkungen zur LIMMERT-KI

Der Eltako Nachlaufschalter NLZ12NP-230V+UC ist ein hochentwickeltes Steuergerät für die effiziente Ventilatorsteuerung. Mit einer Versorgungsspannung von 230 V und einer maximalen Schaltleistung von 16 A bei 250 V AC, ist dieser Nachlaufschalter ideal für den Einsatz in verschiedenen Anwendungen. Er bietet eine einstellbare Nachlaufzeit von 1 bis 12 Minuten sowie eine Ansprechverzögerung von 0 bis 12 Minuten, die über praktische Drehschalter konfiguriert werden können. Das Gerät ist für den Betrieb in einem Temperaturbereich von -20°C bis +50°C ausgelegt und hat einen minimalen Stand-by-Verlust von nur 0,5 Watt. Mit einem kompakten Design von 18 mm Breite und 58 mm Tiefe ist es einfach in bestehende Systeme zu integrieren. Die moderne Hybrid-Technik sorgt für eine zuverlässige Leistung und eine schonende Kontaktschaltung im Nulldurchgang, was die Lebensdauer der Kontakte verlängert. Eltako garantiert höchste Qualität und Sicherheit in der Anwendung.

Produktinfos

Versorgungsspannung: 230 V
Max. Schaltleistung: 16 A / 250 V AC
Stand-by-Verlust: 0,5 W
Betriebstemperatur: -20°C bis +50°C
Lagertemperatur: -25°C bis +70°C
Relative Luftfeuchte: <75% Jahresmittelwert
Breite: 18 mm (1 Teilungseinheit)
Tiefe: 58 mm
Anzahl der Schließer: 1 (nicht potenzialfrei)
Nachlaufzeit: 1 bis 12 Minuten einstellbar
Ansprechverzögerung: 0 bis 12 Minuten einstellbar
Schaltgeräusch: sehr gering
Montageart: Reiheneinbaugerät auf Tragschiene DIN-EN 60715 TH35
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Versorgungsspannung: 250|250 V
Spannungsart der Versorgungsspannung: EV000460|
Betätigungsart: analog mit Einzelfunktion
Funktion: Ansprech- und Rückfallverzögerung
1. Zeitbereich Einheit: Minuten/Stunden
Breite in Teilungseinheiten: 1
Anzahl der Umschalter: 0
Steuerspannung 1: 230|230 V
Steuerspannungsart 1: AC
Weitere Details
1. Zeitbereich: 1|12
2. Zeitbereich Einheit: EV007732|
2. Zeitbereich: 0|12
Montageart: DIN-Schiene
Einbauhöhe: 58 mm
Frequenz der Steuerspannung 1: 50|50 Hz
Steuerspannung 2: 8|230 V
Steuerspannungsart 2: EV000509|
Nennschaltstrom bei 250 V AC: 16 A
Schaltleistung Glühlampen: 2300 W
Schaltleistung Leuchtstofflampen DUO: 1000 VA
Schaltleistung Leuchtstofflampen parallel: 500 VA
Schaltleistung Leuchtstofflampen induktiv: 1000 VA
Anzahl der Kontakte als Öffner: 0|
Anzahl der Kontakte als Schließer: 1
