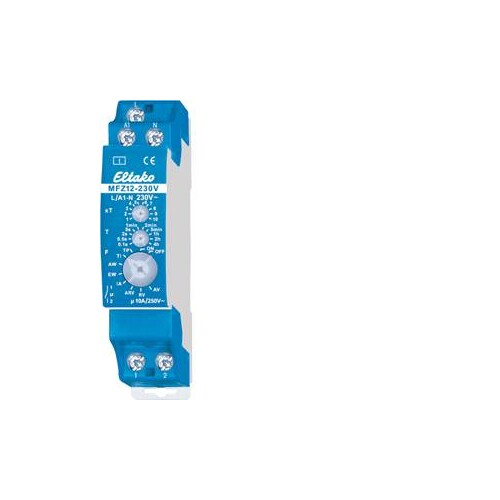

23100530 Eltako MFZ12-230V

23100530 Eltako MFZ12-230V

Artikelnummer: 22696695

Katalog Art.Nr.: 4991831

VPE: 1 Stk

EAN: 4010312603147

Herkunftsland: CN

Zolltarifnr.: 85364900

weitere Infos weitere Infos ausblenden

Eltako

Hersteller Art. Nr.: 23100530

beantwortete(n) Fragen weitere Varianten

Beschreibung
LIMMERT-KI Beschreibung

1 Schließer potenzialfrei 10A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen 1000W*. Stand-by-Verlust nur 0,4 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Steuerspannung 230V. Versorgungsspannung wie die Steuerspannung. Zeiten zwischen 0,1 Sekunden und 40 Stunden sind einstellbar. Funktionen F: RV = Rückfallverzögerung. AV = Ansprechverzögerung. TI = Taktgeber mit Impuls beginnend. TP = Taktgeber mit Pause beginnend. IA = Impulsgesteuerte Ansprechverzögerung (z.B. automatischer Türöffner). EW = Einschaltwischer. AW = Ausschaltwischer. ARV = Ansprech- und Rückfallverzögerung. ON = Dauer EIN. OFF = Dauer AUS. Die Leuchtdiode unter dem oberen Drehschalter informiert während des Zeitablaufs über die Kontaktstellung. Sie blinkt, solange der Arbeitskontakt offen und leuchtet ständig, solange er geschlossen ist. Die Zeitbasis T wird mit dem mittleren rastenden Drehschalter T eingestellt. Als Basiswerte stehen 0,1 Sekunde, 0,5 Sekunden, 2 Sekunden, 5 Sekunden, 1 Minute, 2 Minuten, 5 Minuten, 1 Stunde, 2 Stunden und 4 Stunden zur Wahl. Die Gesamtzeit ergibt sich aus der Zeitbasis multipliziert mit dem Multiplikator. Der Multiplikator xT wird mit dem oberen rastenden Drehschalter xT eingestellt und liegt zwischen 1 und 10. Somit lassen sich Zeiten zwischen 0,1 Sekunde (Zeitbasis 0,1 Sekunde und Multiplikator1) und 40 Stunden (Zeitbasis 4 Stunden und Multiplikator 10) einstellen. * Die maximale Last kann ab einer Verzögerungs- oder Taktzeit von 5 Minuten genutzt werden. Bei kürzeren Zeiten reduziert sich die maximale Last wie folgt: Bis 2 Sekunden auf 15%, bis 2 Minuten auf 30%, bis 5 Minuten auf 60%.

Ausklappen Einklappen

Anmerkungen zur LIMMERT-KI

Das Eltako MFZ12-230V ist ein analog einstellbares Multifunktions-Zeitrelais, das sich durch seine Vielseitigkeit und einfache Handhabung auszeichnet. Mit einem potenzialfreien Schließer und einer maximalen Last von 10 A bei 250 V AC ist es ideal für verschiedene Anwendungen. Es unterstützt LED-Lampen bis 200 W und Glühlampen bis 1000 W. Die Stand-by-Verluste sind mit nur 0,4 W minimal. Das Gerät ist für die Montage auf einer DIN-Schiene konzipiert und hat kompakte Abmessungen von 18 mm Breite und 58 mm Tiefe. Die Steuerspannung beträgt 230 V und die einstellbaren Zeiten reichen von 0,1 Sekunden bis zu 40 Stunden. Zu den Funktionen gehören unter anderem Rückfallverzögerung, Ansprechverzögerung und Taktgeber. Die integrierte Leuchtdiode zeigt den Status des Arbeitskontakts an, was die Überwachung der Funktionalität erleichtert.
