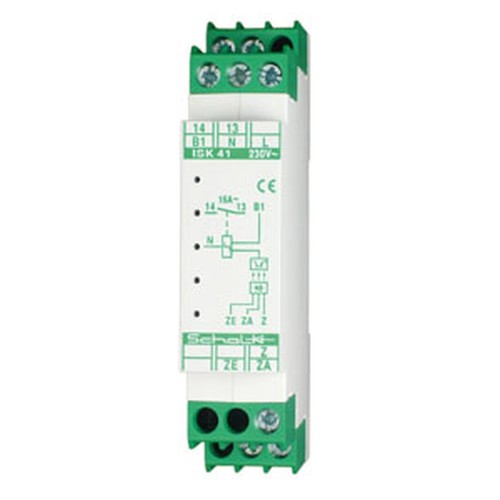

isk419 Schalk ISK41 Zentral-Impulsschalt

20263712
4365103
1 Stk
4046929601030
DE
85364900
Zentral-Impulsschalter m. galv. Trennung ZE, ZA
Anmerkungen zur LIMMERT-KI

Der Zentral-Impulsschalter ISK 41 ist ein hochentwickeltes Steuergerät, das für die zentrale EIN-AUS-Steuerung in Elektroinstallationen konzipiert wurde. Mit einer Betriebsspannung von 230 V AC und einer Leistungsaufnahme von nur 0,6 W bietet er eine effiziente Lösung für die Steuerung von Beleuchtung und anderen elektrischen Geräten. Die galvanische Trennung der Zentralsteuereingänge durch Optokoppler gewährleistet eine sichere und zuverlässige Funktion. Der ISK 41 verfügt über einen potentialfreien Schließer mit einer maximalen Schaltspannung von 250 V AC und einem Dauerstrom von bis zu 16 A. Mit einem kompakten Design von 18 x 88 x 58 mm und einer Einbautiefe von 55 mm ist er ideal für die Montage auf einer 35 mm Hutschiene geeignet. Der ISK 41 ist vielseitig einsetzbar und eignet sich besonders für Anwendungen mit mehreren Unterverteilungen und Fehlerstromschutzschaltern.

Produktinfos

Betriebsspannung: 230 V AC, 50/60 Hz, 10 %
Leistungsaufnahme: ca. 0,6 W
Steuerspannung für Zentraleingänge: 8 V - 230 V UC
Max. Leitungskapazität B1: 470 nF
Max. Leitungskapazität ZA, ZE, ZI: 25 nF
Relaisausgang: 1 Schließer, potentialfrei
Max. Schaltspannung: 250 V AC
Max. Dauerstrom: 16 A
Meldekontakt (nur ISK 42): 1 Schließer, potentialfrei
Max. Schaltspannung Meldekontakt: 250 V AC
Max. Dauerstrom Meldekontakt: 10 A
Umgebungstemperatur: -10 °C bis +45 °C
Anschlussklemmen: Zugbügelklemmen mit unverlierbaren Schrauben M3.5
Klemmbereich: 0,5 mm² - 4,0 mm²
Abisolierlänge: 6,0 mm - 6,5 mm
Anzugsdrehmoment: 0,80 Nm
Einbaulage: beliebig
Befestigung: Schnappbefestigung auf 35 mm Hutschiene nach EN 60715
Außenmaße: 18 x 88 (45) x 58 mm
Einbautiefe: 55 mm
Gewicht: ca. 90 g
Farbe: grau RAL 7035
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Steuerspannung 1: 230 V
Steuerspannungsart 1: AC
Anzahl der Schließer: 1
Breite in Teilungseinheiten: 1
Bemessungsschaltstrom: 16 A
Versorgungsspannung: 230 V
Funktion: elektronisch für Zentralsteuerung
Weitere Details
Einbautiefe: 55 mm
Frequenz der Steuerspannung 1: 60 Hz
Steuerspannung 2: 8 V
Steuerspannungsart 2: AC/DC
Frequenz der Steuerspannung 2: 60 Hz
Spannungsart der Versorgungsspannung: AC
Max. Glühlampenlast: 1000 W
Max. Leuchtstofflampenlast: 250 VA
