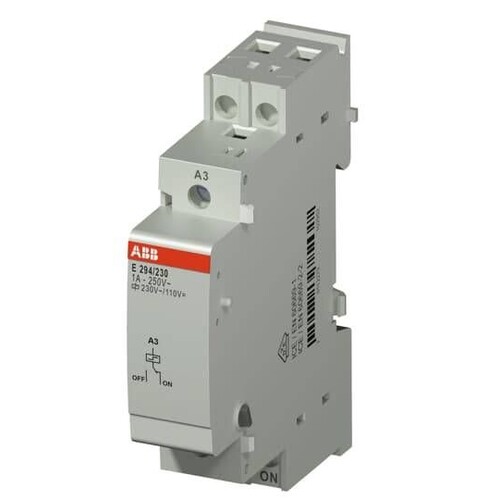

2TAZ312001R2013 ABB Zentr.EIN AUS Kontr.modul E294/230

31897083
3115842
1 Stk
BG
85362010
ABB
E294/230 Zentral Ein
beantwortete(n) Fragen weitere Varianten
Dieses Zusatzsteuermodul in 18mm Breite ist anbaubar an den Standard Stromstoßschalter und hat eine galvanisch getrennte Kontaktebene. Die Geräte sind mechanisch verbunden. Es kann zwischen der lokalen und der zentralen Befehlsstelle mit zwei unterschiedlichen Steuerspannungspotentialen, (z.B. AC lokal, DC zentral) gearbeitet werden. Das Zentralsteuerungsmodul E294 findet seinen professionellen Einsatz bei verschieden ausgeführten Steuerspannungskreisen. Mit diesem anbaubaren Zusatzgerät kann eine saubere übergeordnete und zugleich zentrale Befehlsgabe (alles Aus / alles Ein) realisiert werden. Für eine solche Lösung ist pro Stromstoßschalter, der in die zentrale Ein/Aus Steuerung integriert ist, ein Zentral Ein-Aus Kontrollmodul anzubauen. Die Zentralbefehle haben immer Vorrang und schalten die mechanisch verbundene Spule vom Standard Stromstoßschalter zuverlässig Ein bzw. Aus. Dies erfolgt unabhängig von der vorherigen Schaltstellung der einzelnen Stromstoßschalter.
Anmerkungen zur LIMMERT-KI

Das zentrale Ein-Aus-Schaltmodul E294/230 von ABB ist ein kompaktes Zusatzsteuermodul, das speziell für den Einsatz mit Standard Stromstoßschaltern entwickelt wurde. Mit einer Breite von nur 18 mm ermöglicht es eine einfache Integration in bestehende Systeme. Das Modul bietet eine galvanisch getrennte Kontaktebene und unterstützt den Betrieb mit unterschiedlichen Steuerspannungspotentialen, wie z.B. AC lokal und DC zentral. Dank seiner hohen Flexibilität und der Möglichkeit, zentrale Befehle zu priorisieren, eignet sich das E294/230 ideal für komplexe Steuerungsanwendungen in der Industrie. Es gewährleistet eine zuverlässige Schaltung unabhängig von der vorherigen Schaltstellung der Stromstoßschalter und ist für den Einsatz in einem breiten Temperaturbereich von -25 bis +55 °C konzipiert.

Produktinfos

Typ: E294/230
Normen: IEC/EN 60669-1, IEC/EN 60669-2-2
Bemessungsspannung (Ur): 250 V AC
Bemessungssteuerspeisespannung (Us): 250 V AC
Bemessungssteuerspannung (Uc): 230 V AC
Bemessungsstrom (In): 1 A
Bemessungsfrequenz (f): 50 Hz
Anzahl Kontakte Öffner: 0
Anzahl Kontakte Schließer: 0
Anzahl Hauptkontakte Öffner: 0
Anzahl Hauptkontakte Schließer: 0
Anzugsdrehmoment: 1.2 - 1.5 N·m
Montageart: DIN-Schiene
Leistungsaufnahme der Steuerspannung: 230 V AC
Spule mittlerer Anzugswert (50 Hz): 0.120 A
Umgebungstemperatur (Betrieb): -25...+55 °C
Umgebungstemperatur (Lagerung): -40...+70 °C
Breite: 18 mm
Höhe: 85 mm
Tiefe: 58 mm
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Weitere Details
Art des Zubehörs/Ersatzteils: sonstige
Zubehör: Ja
Ersatzteil: Nein
