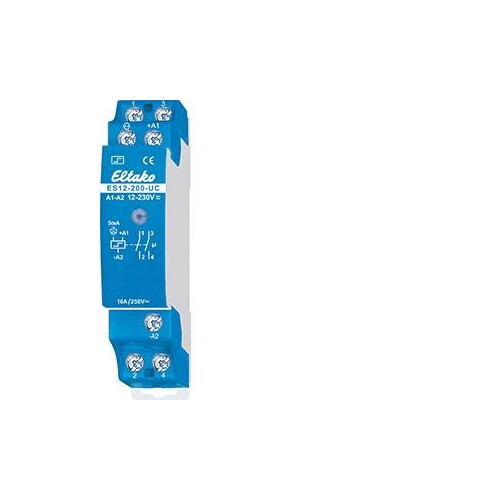

2120 0002 ELTAKO ES12-200-UC STROMSTOSSSCHALTER 2S 16A/250 VAC

2120 0002 ELTAKO ES12-200-UC STROMSTOSSSCHALTER 2S 16A/250 VAC

Artikelnummer: 02242725

Katalog Art.Nr.: 4820070

VPE: 10 Stk

Herkunftsland: CN

Zolltarifnr.: 85365080

weitere Infos weitere Infos ausblenden

Eltako

Hersteller Art. Nr.: 21200002

beantwortete(n) Fragen weitere Varianten

Beschreibung
LIMMERT-KI Beschreibung

2 Schließer potenzialfrei 16A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen 2000W. Kein Stand-by-Verlust. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Entweder Universal-Steuerspannung 8..230V UC am Steuereingang +A1/-A2 oder 230V mit bis zu 5mA Glimmlampenstrom am Steuereingang (L)/-A2(N). Die gleichzeitige Verwendung von zwei Potenzialen an den Steuereingängen ist nicht zulässig. Sehr geringes Schaltgeräusch. Keine ständige Stromversorgung erforderlich, daher auch kein Stand-by-Verlust. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Der Relaiskontakt kann bei der Inbetriebnahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung. Die Anschlussklemmenbelegung ist identisch mit dem elektromechanischen Stromstoßschalter S12-200-. Maximalstrom als Summe über beide Kontakte 16A bei 230V. Befindet sich dieser Stromstoßschalter in einem Stromkreis, welcher mit einem Feldfreischalter FR12-230V überwacht wird, wird keine zusätzliche Grundlast benötigt, die Überwachungsspannung des FR12-230V muss jedoch auf max gestellt werden. Die Elektronik hat keine eigene Stromversorgung und daher in beiden Kontaktstellungen keinen Stromverbrauch. Lediglich während des kurzen Steuerimpulses von nur 0,2 Sekunden fließt der Steuerstrom, welcher den Mikrocontroller aktiviert. Er liest den letzten Schaltzustand aus seinem nichtflüchtigen Speicher, schaltet das bistabile Relais dementsprechend in die entgegengesetzte Richtung und schreibt den neuen Schaltzustand in den Speicher zurück.

Ausklappen Einklappen

Anmerkungen zur LIMMERT-KI

Der ELTAKO ES12-200-UC Stromstoßschalter ist ein hochmoderner Schalter, der zwei potenzialfreie Schließer mit einem maximalen Schaltstrom von 16 A bei 250 V AC bietet. Er ist ideal für den Einsatz mit 230 V LED-Lampen bis 200 W und Glühlampen bis 2000 W geeignet. Mit einer Breite von nur 18 mm und einer Tiefe von 58 mm ist er für die Montage auf DIN-Schienen konzipiert. Dank seiner modernen Hybrid-Technik und der Verwendung eines bistabilen Relais benötigt der Schalter keine ständige Stromversorgung, wodurch Stand-by-Verluste vermieden werden. Der Schalter ist einfach zu installieren und bietet ein sehr geringes Schaltgeräusch, was ihn zur perfekten Wahl für Anwendungen macht, bei denen Effizienz und Zuverlässigkeit gefordert sind.
