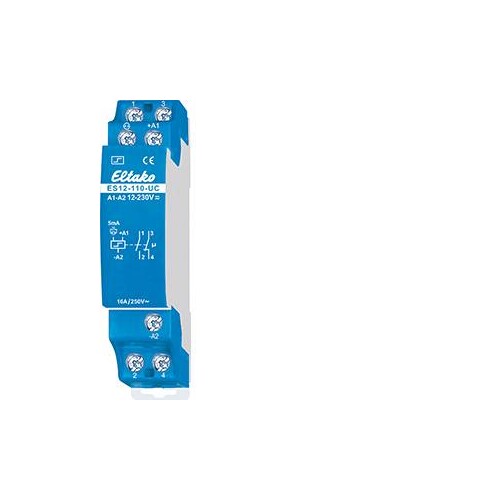

2111 0002 ELTAKO ES12-110-UC 8...230VUC ELEKTRON. STROMSTOSSSCHA. 1S+1Ö 16A2000W

2111 0002 ELTAKO ES12-110-UC 8...230VUC ELEKTRON. STROMSTOSSSCHA. 1S+1Ö 16A2000W

Artikelnummer: 02240331

Katalog Art.Nr.: 4820069

VPE: 10 Stk

EAN: 4010312108055

Herkunftsland: CN

Zolltarifnr.: 85365080

weitere Infos weitere Infos ausblenden

Eltako

Hersteller Art. Nr.: 21110002

beantwortete(n) Fragen weitere Varianten

Beschreibung
LIMMERT-KI Beschreibung

1 Schließer + 1 Öffner potenzialfrei 16A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen 2000W. Kein Stand-by-Verlust. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Entweder Universal-Steuerspannung 8..230V UC am Steuereingang +A1/-A2 oder 230V mit bis zu 5mA Glimmlampenstrom am Steuereingang (L)/-A2(N). Die gleichzeitige Verwendung von zwei Potenzialen an den Steuereingängen ist nicht zulässig. Sehr geringes Schaltgeräusch. Keine ständige Stromversorgung erforderlich, daher auch kein Stand-by-Verlust. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Der Relaiskontakt kann bei der Inbetriebnahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung. Die Anschlussklemmenbelegung ist identisch mit dem elektromechanischen Stromstoßschalter S12-110-. Befindet sich dieser Stromstoßschalter in einem Stromkreis, welcher mit einem Feldfreischalter FR12-230V überwacht wird, wird keine zusätzliche Grundlast benötigt, die Überwachungsspannung des FR12-230V muss jedoch auf max gestellt werden. Die Elektronik hat keine eigene Stromversorgung und daher in beiden Kontaktstellungen keinen Stromverbrauch. Lediglich während des kurzen Steuerimpulses von nur 0,2 Sekunden fließt der Steuerstrom, welcher den Mikrocontroller aktiviert. Er liest den letzten Schaltzustand aus seinem nichtflüchtigen Speicher, schaltet das bistabile Relais dementsprechend in die entgegengesetzte Richtung und schreibt den neuen Schaltzustand in den Speicher zurück.

Ausklappen Einklappen

Anmerkungen zur LIMMERT-KI

Der ELTAKO Stromstoßschalter ES12-110-UC ist ein hochmoderner elektronischer Schalter, der für die Montage auf DIN-Schienen geeignet ist. Mit einem Schaltstrom von 16 A und der Fähigkeit, Glühlampen bis zu 2000 W und LED-Lampen bis zu 200 W zu steuern, bietet er eine effektive Lösung für verschiedene Anwendungen. Die Universal-Steuerspannung von 8 bis 230 V UC ermöglicht eine flexible Integration in bestehende Systeme. Dank der modernen Hybrid-Technologie und des bistabilen Relais gibt es keinen Stand-by-Verlust, was ihn besonders energieeffizient macht. Mit einer Breite von nur 18 mm und einer Tiefe von 58 mm ist er kompakt und platzsparend. Der ES12-110-UC zeichnet sich durch ein sehr geringes Schaltgeräusch aus und ist ideal für Anwendungen, bei denen Geräuschentwicklung minimiert werden soll. Vertrauen Sie auf die Qualität von ELTAKO für Ihre elektrischen Steuerungsbedürfnisse.
