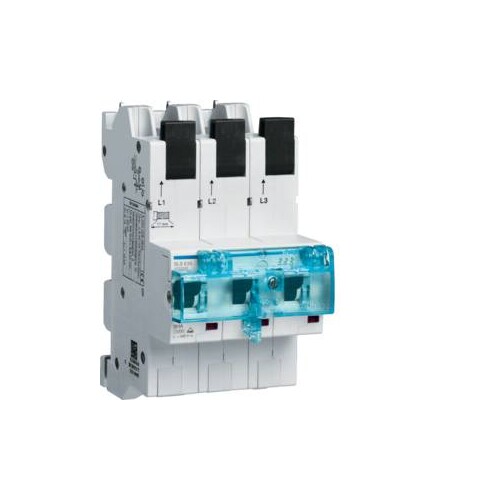

HTS335E HAGER SLS-Schalter 3P E-35A Sammelschiene QC

20758122
1275370
1 Stk
3250613303136
FR
8536508090
HTS335E
beantwortete(n) Fragen weitere Varianten
SLS-Schalter 3 polig E-Charakteristik 35A für Sammelschiene QuickConnect
Anmerkungen zur LIMMERT-KI

Der HTS335E HAGER SLS-Schalter ist ein zuverlässiger 3-poliger Schalter mit E-Charakteristik und einem Nennstrom von 35A, der speziell für die Montage auf Sammelschienen im QuickConnect-System entwickelt wurde. Mit einer Isolationsspannung von 690V und einer Bemessungsbetriebsspannung von 230 - 400V bietet er hohe Flexibilität und Sicherheit in elektrischen Installationen. Der Schalter ist für eine Betriebstemperatur von -25 bis 55 °C ausgelegt und ermöglicht eine einfache Installation mit einem Anschlussquerschnitt von 1 - 16 mm² für flexible Leiter und 1 - 25 mm² für starre Leiter. Mit einer kompakten Bauweise (158 mm Höhe, 81 mm Breite, 116 mm Tiefe) und einer Schutzart IP20 ist der HTS335E ideal für industrielle Anwendungen und erfüllt die Anforderungen nach DIN VDE 0641-21. Der serienmäßige Multifunktionsverschluss sorgt für zusätzliche Sicherheit bei der Installation und Nutzung.

Produktinfos

Auslösecharakteristik: E
Polart: 3P
Polanzahl: 3
Montageart: Sammelschiene
Isolationsspannung Ui: 690 V
Bemessungsbetriebsspannung Ue: 230 - 400 V
Nennstrom: 35 A
Einstellung des thermischen Auslösers: 1,05 - 1,2 A
Anzahl Module: 4,50
Anschlussquerschnitt bei flexiblem Leiter: 1 - 16 mm²
Anschlussquerschnitt bei starrem Leiter: 1 - 25 mm²
Höhe: 158 mm
Breite: 81 mm
Tiefe: 116 mm
Breite/Dicke Sammelschiene: 12 - 12 mm
Verlustleistung pro Pol: 6,50 W
Gesamtverlustleistung unter Nennstrom: 19,50 W
Frequenz: 50 - 60 Hz
Betriebstemperatur: -25 - 55 °C
Lager-/Transporttemperatur: -25 - 80 °C
Schutzart (IP): IP20
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Auslösecharakteristik: E
    Polzahl: 3
    Montageart: Sammelschiene
    Bemessungsstrom: 35 A
    Bemessungsspannung: 400 V
    Bemessungsisolationsspannung Ui: 690 V
    Bemessungsabschaltvermögen: 25 kA
    Bemessungsstoßspannungsfestigkeit: 6 kV
    Schutzart (IP): IP20
    Weitere Details
    Mitschaltender Neutralleiter: Nein
    Frequenz: 50 Hz
    Überspannungskategorie: 4
    Verschmutzungsgrad: 3
    Baugröße nach DIN 43880: 2
