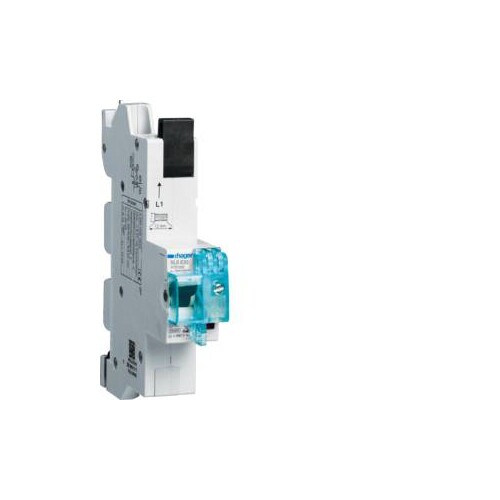

HTS120E HAGER SLS-Schalter 1P E-20A Sammelschiene QC

20758045
1275106
3 Stk
3250613303020
FR
8536201090
HTS120E
beantwortete(n) Fragen weitere Varianten
SLS-Schalter 1 polig E-Charakteristik 20A für Sammelschiene QuickConnect. SH-Schalter nach DIN VDE 0641-21 und Maßnorm DIN 43880 Baugröße 6. SLS in verschieden poliger Bauform, einpolig schaltend, mit separater Kontaktstellungsanzeige. Steckkontaktierung für direkte Sammelschienenmontage. Der serienmäßige Multifunktionsverschluß ermöglicht folgende Sperrungen: für den Kunden gegen unbeabsichtigtes oder mutwilliges Schalten, für den Installateur mit einem Vorhängeschloss beim Arbeiten in der Anlage, für das VNB mit Plombierdraht, Vorhängeschloss oder Spezialschlüssel.
Anmerkungen zur LIMMERT-KI

Der HTS120E HAGER SLS-Schalter ist ein einpoliger Schalter mit E-Charakteristik und einem Nennstrom von 20 A, der speziell für Sammelschienen im QuickConnect-System entwickelt wurde. Mit einer Isolationsspannung von bis zu 690 V und einer Bemessungsbetriebsspannung von 230 bis 400 V bietet dieser Schalter hohe Flexibilität und Sicherheit. Die Montage erfolgt einfach auf einem Sammelschienensystem, und der Schalter ist für Temperaturen von -25 bis 55 °C geeignet. Die Schutzart IP20 gewährleistet einen sicheren Betrieb in geschützten Umgebungen. Mit einer Verlustleistung von nur 3,70 W pro Pol ist der HTS120E sowohl effizient als auch zuverlässig. Ideal für professionelle Anwendungen in der Elektroinstallation.

Produktinfos

Auslösecharakteristik: E
Polart: 1P
Polanzahl: 1
Montageart: Sammelschiene
Isolationsspannung Ui: 690 V
Bemessungsbetriebsspannung Ue: 230 - 400 V
Nennstrom: 20 A
Einstellung des thermischen Auslösers: 1,05 - 1,2 A
Anzahl Module: 1,50
Anschlussquerschnitt bei flexiblem Leiter: 1 - 16 mm²
Anschlussquerschnitt bei starrem Leiter: 1 - 25 mm²
Höhe: 158 mm
Breite: 27 mm
Tiefe: 116 mm
Breite/Dicke Sammelschiene: 12 - 12 mm
Verlustleistung pro Pol: 3,70 W
Gesamtverlustleistung unter Nennstrom: 3,70 W
Frequenz: 50 - 60 Hz
Betriebstemperatur: -25 - 55 °C
Lager-/Transporttemperatur: -25 - 80 °C
Schutzart (IP): IP20
Bemessungsabschaltvermögen: 25 kA
Bemessungsstoßspannungsfestigkeit: 6 kV
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: E
Polzahl: 1
Montageart: Sammelschiene
Bemessungsstrom: 20 A
Bemessungsspannung: 400 V
Bemessungsisolationsspannung Ui: 690 V
Bemessungsabschaltvermögen: 25 kA
Bemessungsstoßspannungsfestigkeit: 6 kV
Schutzart (IP): IP20
Weitere Details
Mitschaltender Neutralleiter: Nein
Frequenz: 50 Hz
Überspannungskategorie: 4
Verschmutzungsgrad: 3
Baugröße nach DIN 43880: 2
