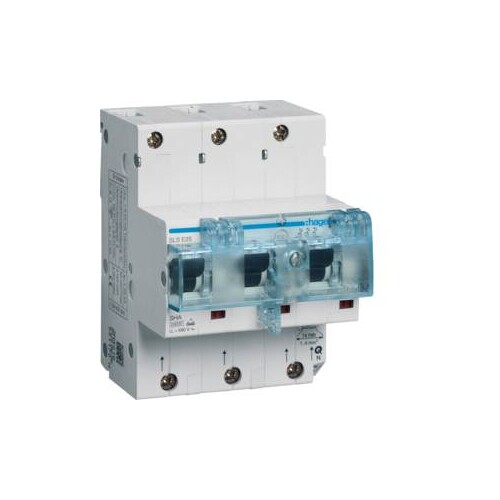

HTN325E HAGER SLS-Schalter 3P E-25A Hutschiene

20757933
1275496
1 Stk
3250613303310
FR
8536201090
HTN325E
beantwortete(n) Fragen weitere Varianten
SLS-Schalter 3 polig E-Charakteristik 25A für Hutschienenmontage. SH-Schalter nach DIN VDE 0641-21 und Maßnorm DIN 43880 Baugröße 2. SLS in 1-oder 3-poliger Bauform, einpolig schaltend, mit separater Kontaktstellungsanzeige. Zur direkten Montage auf Hutschiene. Der serienmäßige (Keine Vorschläge) ermöglicht folgende Sperrungen: für den Kunden gegen unbeabsichtigtes oder mutwilliges Schalten,  für den Installateur mit einem Vorhängeschloss beim Arbeiten in der Anlage, für das VNB mit Plombierdraht, Vorhängeschloss oder Spezialschlüssel.
Anmerkungen zur LIMMERT-KI

Der HTN325E HAGER SLS-Schalter ist ein zuverlässiger 3-poliger Schalter mit E-Charakteristik, der für die Hutschienenmontage konzipiert ist. Mit einem Nennstrom von 25 A und einer Nennbetriebsspannung von bis zu 400 V bietet er hohe Leistung und Sicherheit in elektrischen Installationen. Die Isolationsspannung von 690 V und das Bemessungsabschaltvermögen von 25 kA gewährleisten eine sichere Anwendung in anspruchsvollen Umgebungen. Der Schalter ist für eine Montage auf DIN-Schienen geeignet und hat kompakte Abmessungen von 110 mm Höhe, 81 mm Breite und 85 mm Tiefe. Mit einem Temperaturbereich von -25 °C bis 55 °C ist der HTN325E für verschiedene Einsatzbedingungen geeignet. Die Schutzart IP20 schützt vor Berührung, während die Verlustleistung pro Pol von 3,50 W eine effiziente Leistung sicherstellt. Ideal für industrielle Anwendungen und Wohninstallationen.

Produktinfos

Auslösecharakteristik: E
Polart: 3P
Polanzahl: 3
Montageart: DIN-Schiene
Nennstrom: 25 A
Nennbetriebsspannung: 230 - 400 V
Isolationsspannung Ui: 690 V
Einstellbereich thermischer Auslöser: 1,05 - 1,2 A
Anzahl Module: 4,50
Anschlussquerschnitt flexibel: 1,5 - 35 mm²
Anschlussquerschnitt starr: 1,5 - 50 mm²
Höhe: 110 mm
Breite: 81 mm
Tiefe: 85 mm
Verlustleistung pro Pol: 3,50 W
Gesamtverlustleistung unter Nennstrom: 10,50 W
Frequenz: 50 - 60 Hz
Betriebstemperatur: -25 - 55 °C
Lager-/Transporttemperatur: -25 - 80 °C
Schutzart (IP): IP20
Bemessungsabschaltvermögen: 25 kA
Bemessungsstoßspannungsfestigkeit: 6 kV
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: E
Polzahl: 3
Montageart: DIN-Schiene
Bemessungsstrom: 25 A
Bemessungsspannung: 400 V
Bemessungsisolationsspannung Ui: 690 V
Bemessungsabschaltvermögen: 25 kA
Bemessungsstoßspannungsfestigkeit: 6 kV
Schutzart (IP): IP20
Weitere Details
Mitschaltender Neutralleiter: Nein
Frequenz: 50 Hz
Überspannungskategorie: 4
Verschmutzungsgrad: 3
Baugröße nach DIN 43880: 2
