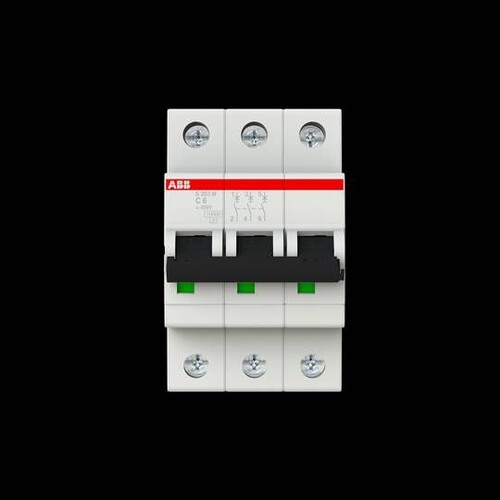

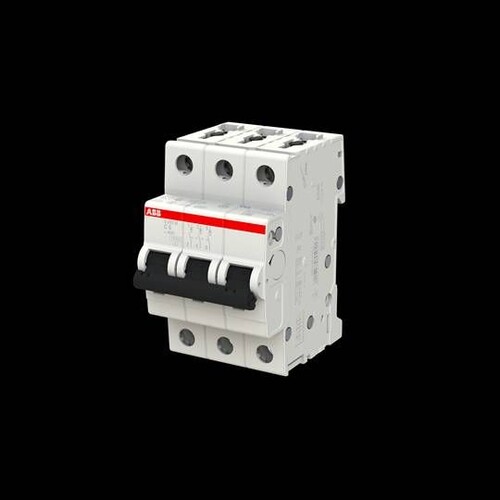

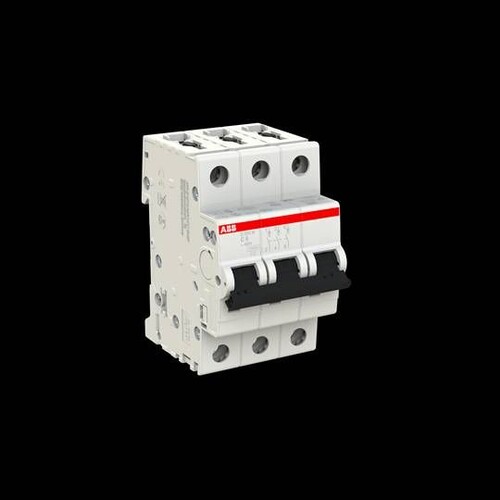

S203M-C6 STOTZ Automat S203M-C6

20898774
1277699
1 Stk
4016779550413
4016779605892
4016779978019
DE
85362010
ABB
S203M-C6
beantwortete(n) Fragen weitere Varianten
Die Sicherungsautomaten der Baureihe S 200 M schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077 und CSA 22.2 No. 235. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 M fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
Anmerkungen zur LIMMERT-KI

Der S203M-C6 Miniatur-Schutzschalter von STOTZ ist ein zuverlässiges Gerät, das optimalen Schutz für Kabel und Leitungen bietet. Mit einer Auslösecharakteristik C und einem Bemessungsstrom von 6 A eignet sich dieser 3-polige Schutzschalter für Anwendungen in Wohn-, Gewerbe- und Industriebereichen. Der Schalter arbeitet bei einer Bemessungsspannung von 400 V und unterstützt sowohl AC- als auch DC-Spannungsarten. Mit einem kompakten Design von 52,5 mm Breite, 88 mm Höhe und 69 mm Tiefe ist er einfach zu installieren und spart Platz auf der DIN-Schiene. Die Schutzart IP20 schützt das Gerät vor Berührung, während die Betriebstemperatur von -25 bis +55 °C eine breite Palette von Einsatzmöglichkeiten ermöglicht. Der S203M-C6 ist die ideale Wahl für alle, die auf Qualität und Zuverlässigkeit setzen.

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 6 A
Polzahl: 3
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50/60 Hz
Breite in Teilungseinheiten: 3
Spannungsart: AC/DC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Betriebstemperatur: -25 ... +55 °C
Lagertemperatur: -40 ... +70 °C
Abmessungen (B x H x T): 52,5 mm x 88 mm x 69 mm
Gewicht: 0,375 kg
Preisanzeige nur nach Anmeldung
B

Produktvarianten

21085149
Preisanzeige nur nach Anmeldung
02278502
Preisanzeige nur nach Anmeldung
20588379
Preisanzeige nur nach Anmeldung
20648215
Preisanzeige nur nach Anmeldung
20898382
Preisanzeige nur nach Anmeldung
20898522
Preisanzeige nur nach Anmeldung
20827360
Preisanzeige nur nach Anmeldung
20024613
Preisanzeige nur nach Anmeldung
20898452
Preisanzeige nur nach Anmeldung
20898816
Preisanzeige nur nach Anmeldung
20898606
Preisanzeige nur nach Anmeldung
20647823
Preisanzeige nur nach Anmeldung
20229174
Preisanzeige nur nach Anmeldung
20898599
Preisanzeige nur nach Anmeldung
20888365
Preisanzeige nur nach Anmeldung
20889667
Preisanzeige nur nach Anmeldung

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 6 A
Polzahl (gesamt): 3
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 3
Spannungsart: AC/DC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3
Verschmutzungsgrad: 3
Einbautiefe: 69 mm
Anzahl der abgesicherten Pole: 3
Geeignet für Unterputz-Installation: Nein
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 15 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 25 kA
Bemessungsisolationsspannung Ui: 440
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 0|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 0|25
Umgebungstemperatur während des Betriebs: -25|55
