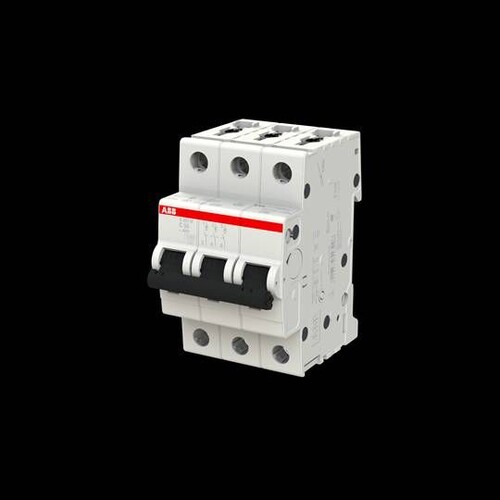

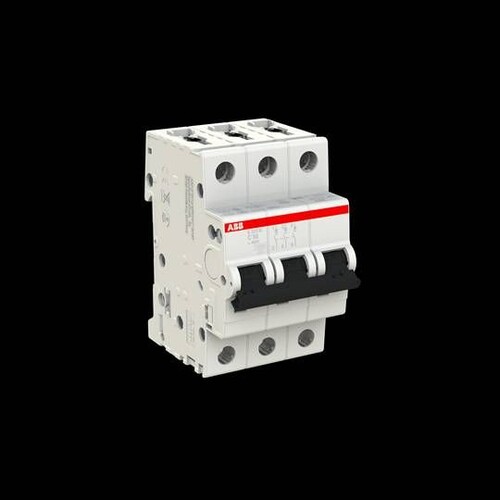

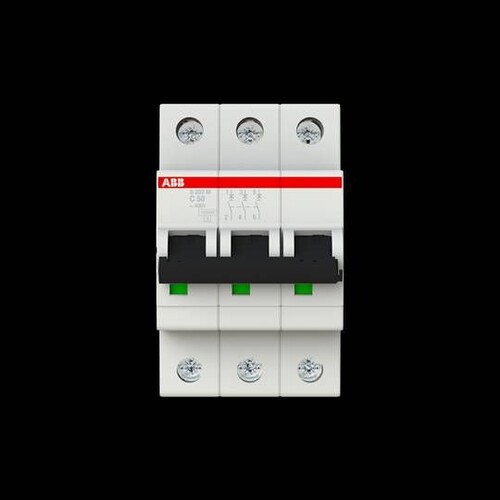

S203M-C50 STOTZ Automat S203M-C50

20898837
1277708
1 Stk
4016779543996
4016779606066
4016779978514
DE
85362010
ABB
S203M-C50
beantwortete(n) Fragen weitere Varianten
Die Sicherungsautomaten der Baureihe S 200 M schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077 und CSA 22.2 No. 235. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 M fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
Anmerkungen zur LIMMERT-KI

Der S203M-C50 von STOTZ ist ein kompakter Miniatur-Schutzschalter, der optimalen Schutz für Kabel und Leitungen gegen Überlast und Kurzschluss bietet. Mit einer Auslösecharakteristik vom Typ C und einem Bemessungsstrom von 50 A ist dieser 3-polige Schalter für Anwendungen in Wohn-, Gewerbe- und Industriebereichen geeignet. Der Schalter hat eine Bemessungsspannung von 400 V und ist sowohl für AC- als auch DC-Anwendungen geeignet. Die Schutzart IP20 ermöglicht den Einsatz in geschützten Umgebungen. Mit einem Temperaturbereich von -25 bis +55 °C ist der S203M-C50 vielseitig einsetzbar. Der Schalter erfüllt die Normen IEC/EN 60898-1 und IEC/EN 60947-2, was seine Zuverlässigkeit und Sicherheit unterstreicht. Zusätzliche Zubehörteile sind verfügbar, um die Installation zu erleichtern und die Funktionalität zu erweitern.

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 50 A
Polzahl: 3
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50/60 Hz
Breite in Teilungseinheiten: 3
Spannungsart: AC/DC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Betriebstemperatur: -25 ... +55 °C
Lagertemperatur: -40 ... +70 °C
Betriebsfrequenz: 50 / 60 Hz
Anschlussquerschnitt: 0.75 ... 35 mm²
Preisanzeige nur nach Anmeldung
B

Produktvarianten

21085149
Preisanzeige nur nach Anmeldung
02278502
Preisanzeige nur nach Anmeldung
20588379
Preisanzeige nur nach Anmeldung
20648215
Preisanzeige nur nach Anmeldung
20898382
Preisanzeige nur nach Anmeldung
20898522
Preisanzeige nur nach Anmeldung
20827360
Preisanzeige nur nach Anmeldung
20024613
Preisanzeige nur nach Anmeldung
20898452
Preisanzeige nur nach Anmeldung
20898816
Preisanzeige nur nach Anmeldung
20898606
Preisanzeige nur nach Anmeldung
20647823
Preisanzeige nur nach Anmeldung
20229174
Preisanzeige nur nach Anmeldung
20898599
Preisanzeige nur nach Anmeldung
20888365
Preisanzeige nur nach Anmeldung
20889667
Preisanzeige nur nach Anmeldung

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 50 A
Polzahl (gesamt): 3
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 3
Spannungsart: AC/DC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3
Verschmutzungsgrad: 3
Einbautiefe: 69 mm
Anzahl der abgesicherten Pole: 3
Geeignet für Unterputz-Installation: Nein
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 20 kA
Bemessungsisolationsspannung Ui: 440
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 0|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 0|25
Umgebungstemperatur während des Betriebs: -25|55
