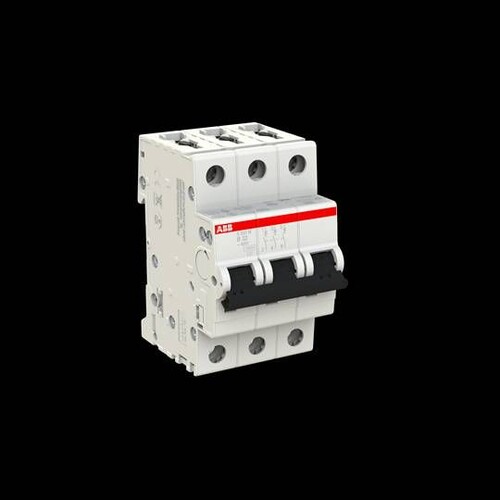

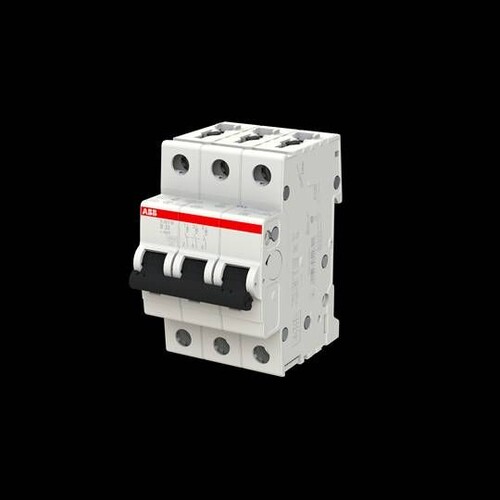

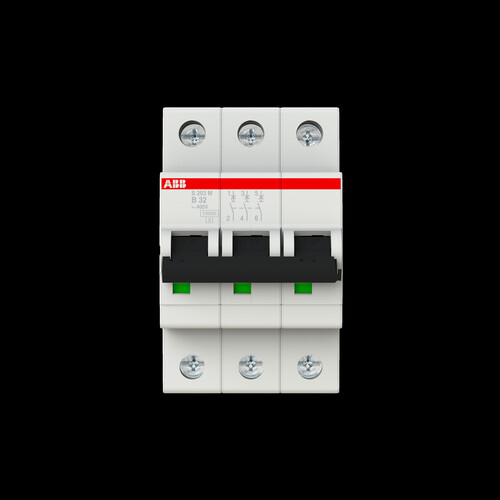

S203M-B32 STOTZ Automat S203M-B32

20898571
1277672
1 Stk
4016779549721
4016779606035
4016779978330
DE
85362010
ABB
2CDS273001R0325
beantwortete(n) Fragen weitere Varianten
Die Sicherungsautomaten der Baureihe S 200 M schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077 und CSA 22.2 No. 235. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 M fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
Anmerkungen zur LIMMERT-KI

Der S203M-B32 Miniatur-Schutzschalter von STOTZ ist ein zuverlässiger Leitungsschutzschalter, der speziell für den Schutz von Kabeln und Leitungen vor Überlast und Kurzschluss entwickelt wurde. Mit einer Auslösecharakteristik vom Typ B und einem Bemessungsstrom von 32 A ist er ideal für Anwendungen in Wohn-, Gewerbe- und Industriebereichen. Der Schalter ist für eine Bemessungsspannung von 400 V AC ausgelegt und unterstützt sowohl AC- als auch DC-Anwendungen. Mit einer Schutzart von IP20 und einem Betriebstemperaturbereich von -25 bis +55 °C ist er robust und vielseitig einsetzbar. Der S203M-B32 ist einfach zu montieren und bietet Platz für Zubehör, um den spezifischen Anforderungen Ihrer Installation gerecht zu werden.

Produktinfos

Auslösecharakteristik: B
Bemessungsstrom: 32 A
Polzahl: 3
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V AC
Frequenz: 50/60 Hz
Breite in Teilungseinheiten: 3
Spannungsart: AC/DC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Betriebstemperatur: -25 ... +55 °C
Lagertemperatur: -40 ... +70 °C
Gewicht: 0.375 kg
Baugröße nach DIN 43880: 1
Preisanzeige nur nach Anmeldung
B

    Produktvarianten

    21085149
    Preisanzeige nur nach Anmeldung
    02278502
    Preisanzeige nur nach Anmeldung
    20588379
    Preisanzeige nur nach Anmeldung
    20648215
    Preisanzeige nur nach Anmeldung
    20898382
    Preisanzeige nur nach Anmeldung
    20898522
    Preisanzeige nur nach Anmeldung
    20827360
    Preisanzeige nur nach Anmeldung
    20024613
    Preisanzeige nur nach Anmeldung
    20898452
    Preisanzeige nur nach Anmeldung
    20898816
    Preisanzeige nur nach Anmeldung
    20898606
    Preisanzeige nur nach Anmeldung
    20647823
    Preisanzeige nur nach Anmeldung
    20229174
    Preisanzeige nur nach Anmeldung
    20898599
    Preisanzeige nur nach Anmeldung
    20888365
    Preisanzeige nur nach Anmeldung
    20889667
    Preisanzeige nur nach Anmeldung

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Auslösecharakteristik: B
    Bemessungsstrom: 32 A
    Polzahl (gesamt): 3
    Mitschaltender Neutralleiter: Nein
    Bemessungsspannung: 400 V
    Frequenz: 50|60 Hz
    Breite in Teilungseinheiten: 3
    Spannungsart: AC/DC
    Zusatzeinrichtungen möglich: Ja
    Schutzart (IP): IP20
    Weitere Details
    Energiebegrenzungsklasse: 3
    Überspannungskategorie: 3
    Verschmutzungsgrad: 3
    Einbautiefe: 69 mm
    Anzahl der abgesicherten Pole: 3
    Geeignet für Unterputz-Installation: Nein
    Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
    Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
    Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 15 kA
    Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 25 kA
    Bemessungsisolationsspannung Ui: 440
    Explosionsgeschützt: Nein
    Anschließbarer Leiterquerschnitt eindrähtig: 0|35
    Anschließbarer Leiterquerschnitt mehrdrähtig: 0|25
    Umgebungstemperatur während des Betriebs: -25|55
