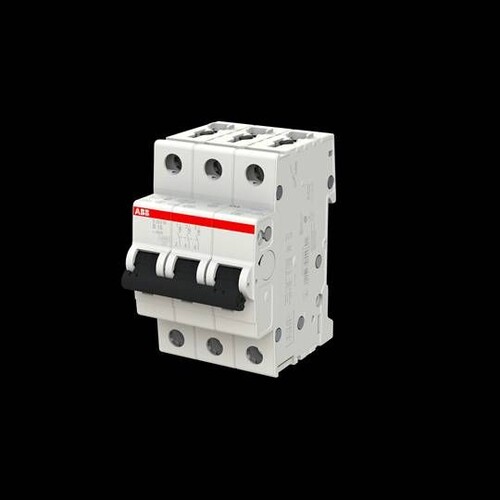

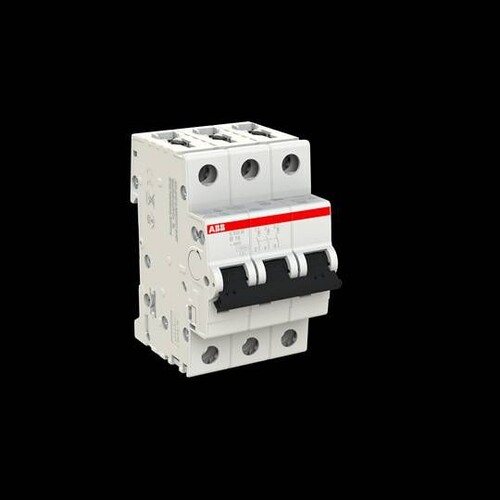

S203M-B16 STOTZ Automat S203M-B16

20898550
1277669
1 Stk
4016779549691
4016779605977
4016779978163
DE
85362010
ABB
2CDS273001R0165
beantwortete(n) Fragen weitere Varianten
Die Sicherungsautomaten der Baureihe S 200 M schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077 und CSA 22.2 No. 235. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 M fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
Anmerkungen zur LIMMERT-KI

Der S203M-B16 Miniatur-Schutzschalter von STOTZ ist ein zuverlässiges Gerät zur Absicherung von elektrischen Installationen. Mit einer Bemessungsstromstärke von 16 A und einer Nennspannung von 400 V AC bietet er Schutz gegen Überlast und Kurzschluss. Die Auslösecharakteristik B sorgt für eine schnelle Reaktion bei Überstrom. Der Schalter ist für den Betrieb in einem Temperaturbereich von -25 bis +55 °C geeignet und erfüllt die Anforderungen der Normen IEC/EN 60898-1 und IEC/EN 60947-2. Mit einer Breite von 3 Teilungseinheiten ist er kompakt und lässt sich einfach in bestehende Systeme integrieren. Die Schutzart IP20 bietet einen grundlegenden Schutz gegen Berührung und Fremdkörper. Der S203M-B16 ist somit ideal für den Einsatz in Wohn-, Gewerbe- und Industriebereichen.

Produktinfos

Auslösecharakteristik: B
Bemessungsstrom: 16 A
Polzahl: 3
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V AC
Frequenz: 50/60 Hz
Breite in Teilungseinheiten: 3
Spannungsart: AC/DC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Betriebstemperatur: -25 ... +55 °C
Lagertemperatur: -40 ... +70 °C
Preisanzeige nur nach Anmeldung
B

    Produktvarianten

    21085149
    Preisanzeige nur nach Anmeldung
    02278502
    Preisanzeige nur nach Anmeldung
    20588379
    Preisanzeige nur nach Anmeldung
    20648215
    Preisanzeige nur nach Anmeldung
    20898382
    Preisanzeige nur nach Anmeldung
    20898522
    Preisanzeige nur nach Anmeldung
    20827360
    Preisanzeige nur nach Anmeldung
    20024613
    Preisanzeige nur nach Anmeldung
    20898452
    Preisanzeige nur nach Anmeldung
    20898816
    Preisanzeige nur nach Anmeldung
    20898606
    Preisanzeige nur nach Anmeldung
    20647823
    Preisanzeige nur nach Anmeldung
    20229174
    Preisanzeige nur nach Anmeldung
    20898599
    Preisanzeige nur nach Anmeldung
    20888365
    Preisanzeige nur nach Anmeldung
    20889667
    Preisanzeige nur nach Anmeldung

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Auslösecharakteristik: B
    Bemessungsstrom: 16 A
    Polzahl (gesamt): 3
    Mitschaltender Neutralleiter: Nein
    Bemessungsspannung: 400 V
    Frequenz: 50|60 Hz
    Breite in Teilungseinheiten: 3
    Spannungsart: AC/DC
    Zusatzeinrichtungen möglich: Ja
    Schutzart (IP): IP20
    Weitere Details
    Energiebegrenzungsklasse: 3
    Überspannungskategorie: 3
    Verschmutzungsgrad: 3
    Einbautiefe: 69 mm
    Anzahl der abgesicherten Pole: 3
    Geeignet für Unterputz-Installation: Nein
    Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
    Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
    Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 15 kA
    Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 25 kA
    Bemessungsisolationsspannung Ui: 440
    Explosionsgeschützt: Nein
    Anschließbarer Leiterquerschnitt eindrähtig: 0|35
    Anschließbarer Leiterquerschnitt mehrdrähtig: 0|25
    Umgebungstemperatur während des Betriebs: -25|55
