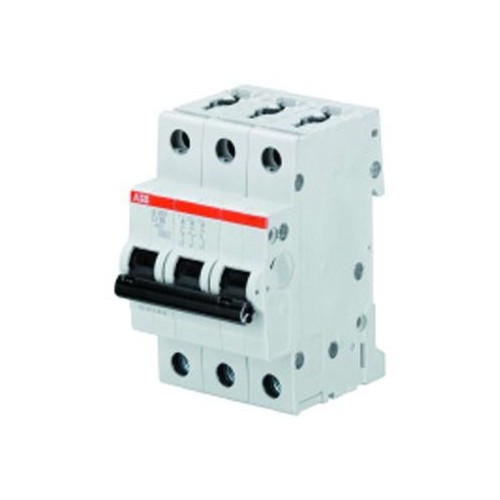

S203D25 ABB Leitungsschutzschalter 25A TYP D 3-Polig

20133421
5366650
1 Stk
4016779609265
4016779530941
DE
85362010
ABB
S203-D25
beantwortete(n) Fragen weitere Varianten
Die Sicherungsautomaten der Baureihe S 200 schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
Anmerkungen zur LIMMERT-KI

Der S203-D25 Leitungsschutzschalter von ABB ist ein kompakter und zuverlässiger Schalter, der speziell für den Schutz von Kabeln und Leitungen vor Überlast und Kurzschluss entwickelt wurde. Mit einer Bemessungsstromstärke von 25 A und einer Bemessungsspannung von 400 V eignet sich dieser 3-polige Schalter für Anwendungen in Wohn-, Gewerbe- und Industriebereichen. Die Auslösecharakteristik D ermöglicht eine schnelle Reaktion bei Überlast, während die Schutzart IP20 für den Einsatz in geschützten Umgebungen sorgt. Der Schalter ist gemäß den Normen IEC/EN 60898-1 und UL 1077 zertifiziert und bietet die Möglichkeit, zusätzliche Einrichtungen anzuschließen. Mit einer Breite von 3 Teilungseinheiten ist er ideal für die Montage auf DIN-Schienen geeignet und bietet eine einfache Installation sowie hohe Betriebssicherheit.

Produktinfos

Auslösecharakteristik: D
Bemessungsstrom: 25 A
Polzahl: 3
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50/60 Hz
Breite in Teilungseinheiten: 3
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: D
Bemessungsstrom: 25 A
Polzahl (gesamt): 3
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 3
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3
Verschmutzungsgrad: 3
Einbautiefe: 69 mm
Anzahl der abgesicherten Pole: 3
Geeignet für Unterputz-Installation: Nein
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 20 kA
Bemessungsisolationsspannung Ui: 440
Anschließbarer Leiterquerschnitt eindrähtig: 0|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 0|25
Umgebungstemperatur während des Betriebs: -25|55
