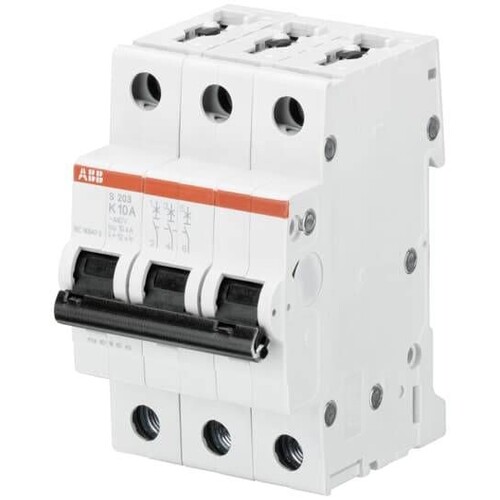

S203-K13 STOTZ Automat S203-K13

20898466
1277653
1 Stk
4016779609494
4016779507547
4016779973496
DE
85362010
ABB
2CDS253001R0447
beantwortete(n) Fragen weitere Varianten
Die Sicherungsautomaten der Baureihe S 200 schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
Anmerkungen zur LIMMERT-KI

Der S203-K13 von STOTZ ist ein kompakter Leitungsschutzschalter, der für den Einsatz in Wohn-, Gewerbe- und Industriebereichen konzipiert ist. Mit einer Bemessungsstromstärke von 13 A und einer Auslösecharakteristik vom Typ K bietet dieser Schalter zuverlässigen Schutz vor Überlast und Kurzschluss. Er erfüllt die internationalen Normen IEC/EN 60898-1 und UL 1077, was seine hohe Qualität und Sicherheit garantiert. Der Schalter hat eine Breite von 3 Teilungseinheiten (TE) und ist für die Montage auf einer DIN-Schiene geeignet. Mit einer maximalen Bemessungsspannung von 400 V AC und einem Kurzschlussstrom von bis zu 6 kA ist der S203-K13 ideal für verschiedene Anwendungen. Dank seiner kompakten Bauweise und der Möglichkeit, Zusatzgeräte anzuschließen, ist er äußerst flexibel einsetzbar.

Produktinfos

Auslösecharakteristik: K
Bemessungsstrom: 13 A
Polzahl (gesamt): 3
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V AC
Frequenz: 50/60 Hz
Breite in Teilungseinheiten: 3 TE
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Rated Short-Circuit Capacity: 6 kA
Rated Ultimate Short-Circuit Breaking Capacity (Icu): (230 V AC) 20 kA, (400 V AC) 10 kA
Rated Service Short-Circuit Breaking Capacity (Ics): (230 V AC) 15 kA, (400 V AC) 7.5 kA
Tightening Torque: 2.8 N·m
Ambient Air Temperature (Operation): -25 ... +55 °C
Ambient Air Temperature (Storage): -40 ... +70 °C
Degree of Protection: IP20/IP40
Preisanzeige nur nach Anmeldung
B

    Produktvarianten

    21085149
    Preisanzeige nur nach Anmeldung
    02278502
    Preisanzeige nur nach Anmeldung
    20588379
    Preisanzeige nur nach Anmeldung
    20648215
    Preisanzeige nur nach Anmeldung
    20898382
    Preisanzeige nur nach Anmeldung
    20898522
    Preisanzeige nur nach Anmeldung
    20827360
    Preisanzeige nur nach Anmeldung
    20024613
    Preisanzeige nur nach Anmeldung
    20898452
    Preisanzeige nur nach Anmeldung
    20898816
    Preisanzeige nur nach Anmeldung
    20898606
    Preisanzeige nur nach Anmeldung
    20647823
    Preisanzeige nur nach Anmeldung
    20229174
    Preisanzeige nur nach Anmeldung
    20898599
    Preisanzeige nur nach Anmeldung
    20888365
    Preisanzeige nur nach Anmeldung
    20889667
    Preisanzeige nur nach Anmeldung

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Auslösecharakteristik: K
    Bemessungsstrom: 13 A
    Polzahl (gesamt): 3
    Mitschaltender Neutralleiter: Nein
    Bemessungsspannung: 400 V
    Frequenz: 50|60 Hz
    Breite in Teilungseinheiten: 3
    Spannungsart: AC
    Zusatzeinrichtungen möglich: Ja
    Schutzart (IP): IP20
    Weitere Details
    Energiebegrenzungsklasse: 3
    Überspannungskategorie: 3
    Verschmutzungsgrad: 3
    Einbautiefe: 69 mm
    Anzahl der abgesicherten Pole: 3
    Geeignet für Unterputz-Installation: Nein
    Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
    Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
    Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 10 kA
    Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 20 kA
    Bemessungsisolationsspannung Ui: 440
    Explosionsgeschützt: Nein
    Anschließbarer Leiterquerschnitt eindrähtig: 0|35
    Anschließbarer Leiterquerschnitt mehrdrähtig: 0|25
    Umgebungstemperatur während des Betriebs: -25|55
