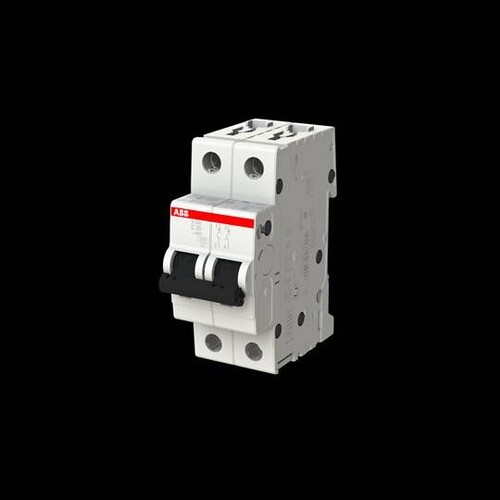

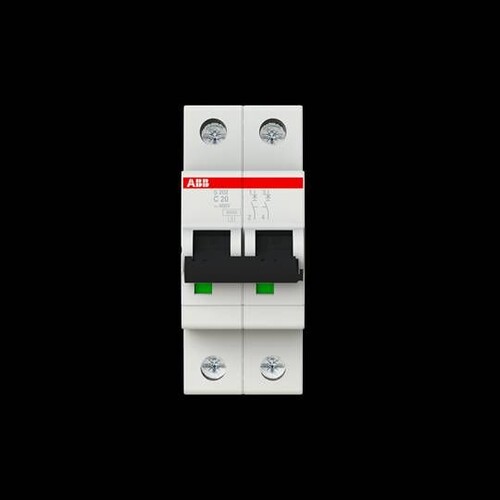

S202-C20 STOTZ Automat S202-C20

20827570
1278000
1 Stk
4016779466004
4016779608459
4016779972383
DE
85362010
ABB
2CDS252001R0204
beantwortete(n) Fragen weitere Varianten
Die Sicherungsautomaten der Baureihe S 200 schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
Anmerkungen zur LIMMERT-KI

Der S202-C20 STOTZ Automat ist ein kompakter und zuverlässiger Leitungsschutzschalter, der speziell für den Schutz von Kabeln und Leitungen gegen Überlast und Kurzschluss entwickelt wurde. Mit einer Bemessungsstromstärke von 20 A und einer Bemessungsspannung von 400 V AC ist dieser Schalter ideal für den Einsatz in Wohn-, Gewerbe- und Industrieanwendungen. Die Auslösecharakteristik C sorgt für eine zuverlässige Auslösung bei Überlastsituationen. Mit einem kompakten Design von nur 69 mm Breite, 88 mm Höhe und 35 mm Tiefe passt er perfekt auf eine Standard-DIN-Schiene. Die Schutzart IP20 gewährleistet, dass er in geschützten Umgebungen eingesetzt werden kann. Darüber hinaus bietet der S202-C20 die Möglichkeit, zusätzliche Einrichtungen zu integrieren, was ihn zu einer flexiblen Lösung für verschiedene Installationsanforderungen macht.

Produktinfos

Polzahl: 2
Auslösecharakteristik: C
Bemessungsstrom: 20 A
Bemessungsspannung: 400 V AC
Frequenz: 50/60 Hz
Breite in Teilungseinheiten: 2
Spannungsart: AC/DC
Schutzart (IP): IP20
Betriebstemperatur: -25 ... +55 °C
Lagertemperatur: -40 ... +70 °C
Abmessungen (B x H x T): 69 x 88 x 35 mm
Gewicht: 0,25 kg
Preisanzeige nur nach Anmeldung
B

    Produktvarianten

    21085149
    Preisanzeige nur nach Anmeldung
    02278502
    Preisanzeige nur nach Anmeldung
    20588379
    Preisanzeige nur nach Anmeldung
    20648215
    Preisanzeige nur nach Anmeldung
    20898382
    Preisanzeige nur nach Anmeldung
    20898522
    Preisanzeige nur nach Anmeldung
    20827360
    Preisanzeige nur nach Anmeldung
    20024613
    Preisanzeige nur nach Anmeldung
    20898452
    Preisanzeige nur nach Anmeldung
    20898816
    Preisanzeige nur nach Anmeldung
    20898606
    Preisanzeige nur nach Anmeldung
    20647823
    Preisanzeige nur nach Anmeldung
    20229174
    Preisanzeige nur nach Anmeldung
    20898599
    Preisanzeige nur nach Anmeldung
    20888365
    Preisanzeige nur nach Anmeldung
    20889667
    Preisanzeige nur nach Anmeldung

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Auslösecharakteristik: C
    Bemessungsstrom: 20 A
    Polzahl (gesamt): 2
    Mitschaltender Neutralleiter: Nein
    Bemessungsspannung: 400 V
    Frequenz: 50|60 Hz
    Breite in Teilungseinheiten: 2
    Spannungsart: AC/DC
    Zusatzeinrichtungen möglich: Ja
    Schutzart (IP): IP20
    Weitere Details
    Energiebegrenzungsklasse: 3
    Überspannungskategorie: 3
    Verschmutzungsgrad: 3
    Einbautiefe: 68 mm
    Anzahl der abgesicherten Pole: 2
    Geeignet für Unterputz-Installation: Nein
    Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
    Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
    Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 10 kA
    Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 20 kA
    Bemessungsisolationsspannung Ui: 440
    Explosionsgeschützt: Nein
    Anschließbarer Leiterquerschnitt eindrähtig: 0|35
    Anschließbarer Leiterquerschnitt mehrdrähtig: 0|25
    Umgebungstemperatur während des Betriebs: -25|55
