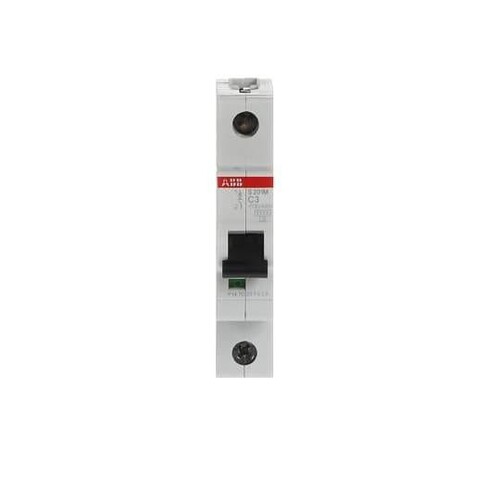

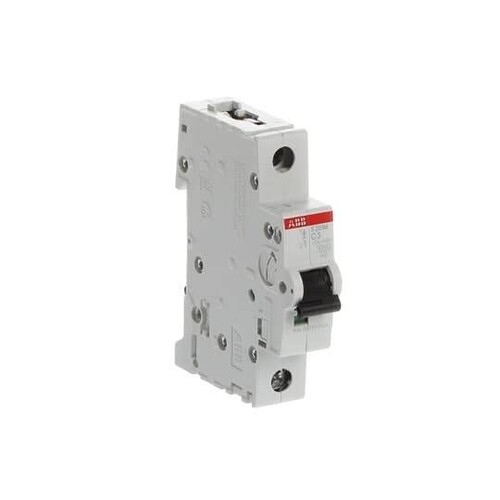

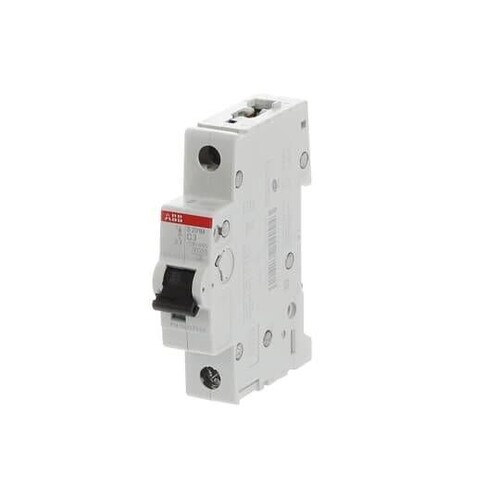

S201M-C3 STOTZ Automat S201M-C3

20898627
1277680
1 Stk
4016779549943
4016779605069
4016779975438
DE
85362010
ABB
2CDS271001R0034
beantwortete(n) Fragen weitere Varianten
Die Sicherungsautomaten der Baureihe S 200 M schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077 und CSA 22.2 No. 235. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 M fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
Anmerkungen zur LIMMERT-KI

Der S201M-C3 Miniatur-Schutzschalter von STOTZ ist ein zuverlässiges Gerät für den Schutz von Kabeln und Leitungen gegen Überlast und Kurzschluss. Mit einer Auslösecharakteristik C und einem Bemessungsstrom von 3 A eignet sich dieser Schutzschalter für Anwendungen in Wohn- und Industriebereichen. Er arbeitet bei einer Bemessungsspannung von 230 V und ist für Frequenzen von 50/60 Hz ausgelegt. Der Schutzschalter hat eine kompakte Bauform mit Abmessungen von 17,5 mm Breite, 88 mm Höhe und 69 mm Tiefe. Die Schutzart IP20 sorgt dafür, dass das Gerät in geschützten Umgebungen eingesetzt werden kann. Mit einer elektrischen Betriebsdauer von bis zu 20.000 Zyklen und der Möglichkeit, Zusatzeinrichtungen anzuschließen, bietet der S201M-C3 eine hohe Flexibilität und Zuverlässigkeit für alle Ihre Installationsbedürfnisse.

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 3 A
Polzahl (gesamt): 1
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 230 V
Frequenz: 50/60 Hz
Breite in Teilungseinheiten: 1
Spannungsart: AC/DC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Betriebstemperatur: -25 ... +55 °C
Lagertemperatur: -40 ... +70 °C
Anschlussklemmen: Schraubklemmen
Betriebsdauer (elektrisch): 20000 Zyklen
Nennisolationsspannung: 440 V
Nennimpulsfestigkeit: 4 kV
Abmessungen (B x H x T): 17,5 mm x 88 mm x 69 mm
Gewicht: 0,125 kg
Preisanzeige nur nach Anmeldung
B

    Produktvarianten

    21085149
    Preisanzeige nur nach Anmeldung
    02278502
    Preisanzeige nur nach Anmeldung
    20588379
    Preisanzeige nur nach Anmeldung
    20648215
    Preisanzeige nur nach Anmeldung
    20898382
    Preisanzeige nur nach Anmeldung
    20898522
    Preisanzeige nur nach Anmeldung
    20827360
    Preisanzeige nur nach Anmeldung
    20024613
    Preisanzeige nur nach Anmeldung
    20898452
    Preisanzeige nur nach Anmeldung
    20898816
    Preisanzeige nur nach Anmeldung
    20898606
    Preisanzeige nur nach Anmeldung
    20647823
    Preisanzeige nur nach Anmeldung
    20229174
    Preisanzeige nur nach Anmeldung
    20898599
    Preisanzeige nur nach Anmeldung
    20888365
    Preisanzeige nur nach Anmeldung
    20889667
    Preisanzeige nur nach Anmeldung

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Auslösecharakteristik: C
    Bemessungsstrom: 3 A
    Polzahl (gesamt): 1
    Mitschaltender Neutralleiter: Nein
    Bemessungsspannung: 230 V
    Frequenz: 50|60 Hz
    Breite in Teilungseinheiten: 1
    Spannungsart: AC/DC
    Zusatzeinrichtungen möglich: Ja
    Schutzart (IP): IP20
    Weitere Details
    Energiebegrenzungsklasse: 3
    Überspannungskategorie: 3
    Verschmutzungsgrad: 3
    Einbautiefe: 69 mm
    Anzahl der abgesicherten Pole: 1
    Geeignet für Unterputz-Installation: Nein
    Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
    Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 15 kA
    Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 15 kA
    Bemessungsisolationsspannung Ui: 440
    Explosionsgeschützt: Nein
    Anschließbarer Leiterquerschnitt eindrähtig: 0|35
    Anschließbarer Leiterquerschnitt mehrdrähtig: 0|25
    Umgebungstemperatur während des Betriebs: -25|55
