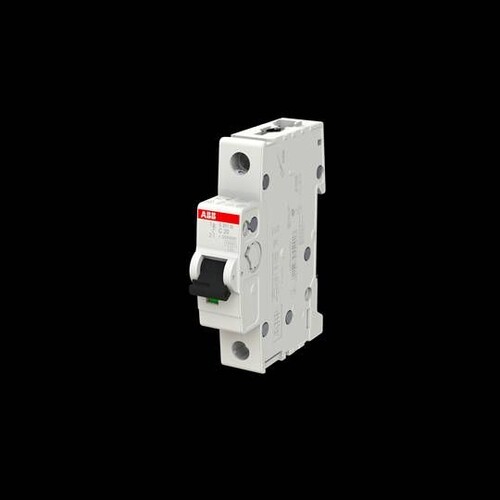

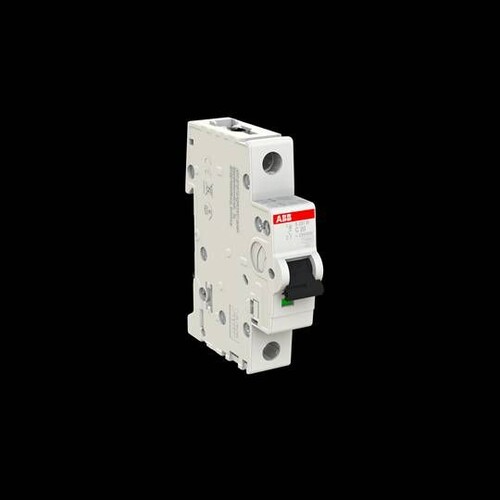

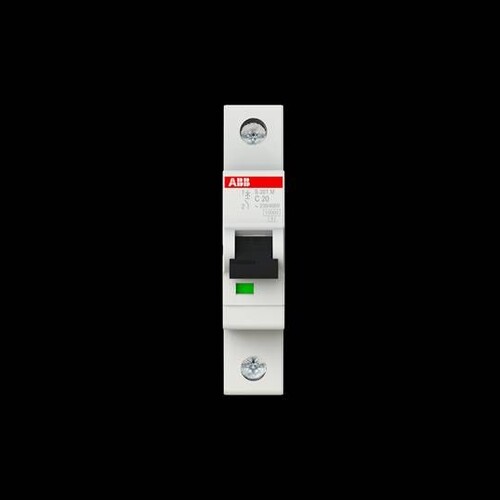

S201M-C20 STOTZ Automat S201M-C20

20898669
1277687
1 Stk
4016779550017
4016779605175
4016779977975
DE
85362010
ABB
2CDS271001R0204
beantwortete(n) Fragen weitere Varianten
Die Sicherungsautomaten der Baureihe S 200 M schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077 und CSA 22.2 No. 235. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 M fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
Anmerkungen zur LIMMERT-KI

Der S201M-C20 Miniatur-Schutzschalter von STOTZ ist ein hochleistungsfähiger Leitungsschutzschalter, der optimalen Schutz gegen Überlast und Kurzschluss bietet. Mit einer Bemessungsstromstärke von 20 A und einer Bemessungsspannung von 230 V AC ist dieser einpolige Schalter ideal für Anwendungen in Wohn- und Gewerbegebäuden. Er verfügt über eine Auslösecharakteristik C, die für die meisten elektrischen Lasten geeignet ist. Der Schalter ist nach IEC/EN 60898-1 und IEC/EN 60947-2 zertifiziert und bietet eine hohe Zuverlässigkeit und Sicherheit. Mit einer kompakten Bauform von 17,5 mm Breite, 88 mm Höhe und 69 mm Tiefe ist er einfach in bestehende Systeme zu integrieren. Die Schutzart IP20 sorgt dafür, dass der Schalter für den Einsatz in trockenen Innenräumen geeignet ist. Zusätzliche Funktionen wie die Möglichkeit zur Montage von Zubehör machen ihn zu einer flexiblen Lösung für unterschiedliche Anwendungen.

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 20 A
Polzahl: 1
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 230 V AC
Frequenz: 50/60 Hz
Breite in Teilungseinheiten: 1 TE
Spannungsart: AC/DC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Betriebstemperatur: -25 ... +55 °C
Lagertemperatur: -40 ... +70 °C
Abmessungen (B x H x T): 17,5 mm x 88 mm x 69 mm
Gewicht: 0,125 kg
Preisanzeige nur nach Anmeldung
B

    Produktvarianten

    21085149
    Preisanzeige nur nach Anmeldung
    02278502
    Preisanzeige nur nach Anmeldung
    20588379
    Preisanzeige nur nach Anmeldung
    20648215
    Preisanzeige nur nach Anmeldung
    20898382
    Preisanzeige nur nach Anmeldung
    20898522
    Preisanzeige nur nach Anmeldung
    20827360
    Preisanzeige nur nach Anmeldung
    20024613
    Preisanzeige nur nach Anmeldung
    20898452
    Preisanzeige nur nach Anmeldung
    20898816
    Preisanzeige nur nach Anmeldung
    20898606
    Preisanzeige nur nach Anmeldung
    20647823
    Preisanzeige nur nach Anmeldung
    20229174
    Preisanzeige nur nach Anmeldung
    20898599
    Preisanzeige nur nach Anmeldung
    20888365
    Preisanzeige nur nach Anmeldung
    20889667
    Preisanzeige nur nach Anmeldung

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Auslösecharakteristik: C
    Bemessungsstrom: 20 A
    Polzahl (gesamt): 1
    Mitschaltender Neutralleiter: Nein
    Bemessungsspannung: 230 V
    Frequenz: 50|60 Hz
    Breite in Teilungseinheiten: 1
    Spannungsart: AC/DC
    Zusatzeinrichtungen möglich: Ja
    Schutzart (IP): IP20
    Weitere Details
    Energiebegrenzungsklasse: 3
    Überspannungskategorie: 3
    Verschmutzungsgrad: 3
    Einbautiefe: 69 mm
    Anzahl der abgesicherten Pole: 1
    Geeignet für Unterputz-Installation: Nein
    Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
    Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 15 kA
    Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 15 kA
    Bemessungsisolationsspannung Ui: 440
    Explosionsgeschützt: Nein
    Anschließbarer Leiterquerschnitt eindrähtig: 0|35
    Anschließbarer Leiterquerschnitt mehrdrähtig: 0|25
    Umgebungstemperatur während des Betriebs: -25|55
