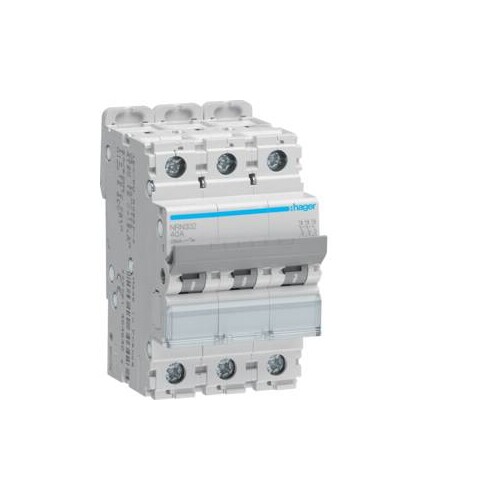

NRN332 HAGER LS-Schalter 3P 20kA C-32A 3M

20781558
3987697
1 Stk
3250614645198
FR
8536201090
Leitungsschutzschalter 3P 20kA C-32A 3M
Anmerkungen zur LIMMERT-KI

Der NRN332 HAGER Leitungsschutzschalter ist ein zuverlässiges Gerät, das für den Schutz von elektrischen Installationen konzipiert ist. Mit einer Nennspannung von 415 V und einer Nennstromstärke von 32 A bietet dieser 3-polige Schalter eine hohe Schaltleistung von bis zu 20 kA. Die Auslösercharakteristik C sorgt für eine schnelle Reaktion bei Überlastsituationen. Der Schalter ist für die Montage auf DIN-Schienen geeignet und bietet eine kompakte Bauweise mit Abmessungen von 70 mm Tiefe, 83 mm Höhe und 52,5 mm Breite. Mit einer Isolationsspannung von 500 V und einer Stoßspannungsfestigkeit von 6000 V ist er ideal für industrielle Anwendungen. Die Schutzart IP20 gewährleistet Sicherheit in geschützten Umgebungen. Der NRN332 ist eine ausgezeichnete Wahl für alle, die einen zuverlässigen und leistungsstarken Leitungsschutzschalter benötigen.

Produktinfos

Anzahl der abgesicherten Pole: 3
Polanzahl: 3 P
Architektur: Neutralleiterposition ohne Neutral
Montageart: DIN-Schiene
Auslösercharakteristik: C
Frequenz: 50/60 Hz
Versorgungsspannungsart: AC
Bemessungsbetriebsspannung Ue: 415 V
Minimale Bemessungsbetriebsspannung (Ue min): 12 V
Isolationsspannung: 500 V
Stoßspannungsfestigkeit: 6000 V
Abschaltvermögen auf 1 Pol bei It 400 V (EN 60947-2): 3 kA
Magnetischer Einstellstrom bei 40° C: 5/10 In
Einstellung des thermischen Auslösers bei 40° C: 1,13/1,45 In
Nennstrom bei 25° C: 32 A
Nennstrom bei 30° C: 32 A
Nennstrom bei 20° C: 33,39 A
Nennstrom bei 15° C: 34,06 A
Nennstrom bei 10° C: 34,73 A
Nennstrom bei 0° C: 36,01 A
Nennstrom bei -10° C: 37,25 A
Nennstrom bei -15° C: 37,86 A
Nennstrom bei -20° C: 38,45 A
Nennstrom bei -25° C: 39,04 A
Nennstrom bei 35° C: 31,26 A
Nennstrom bei 40° C: 30,5 A
Nennstrom bei 45° C: 29,72 A
Nennstrom bei 50°C: 28,92 A
Nennstrom bei 55° C: 28,1 A
Nennstrom bei 60°C: 27,26 A
Nennstrom bei 65°C: 26,38 A
Nennstrom bei 70°C: 25,48 A
Tiefe installiertes Produkt: 70 mm
Höhe installiertes Produkt: 83 mm
Breite installiertes Produkt: 52,5 mm
Drehmoment: 2,8 Nm
Anschlussart: Schraubtechnik
Schutzart (IP): IP20
Lagerungstemperatur: -25 bis 80 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 32 A
Polzahl (gesamt): 3|35
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 415 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 3
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3|60
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 3|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 40 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 20 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Ja
