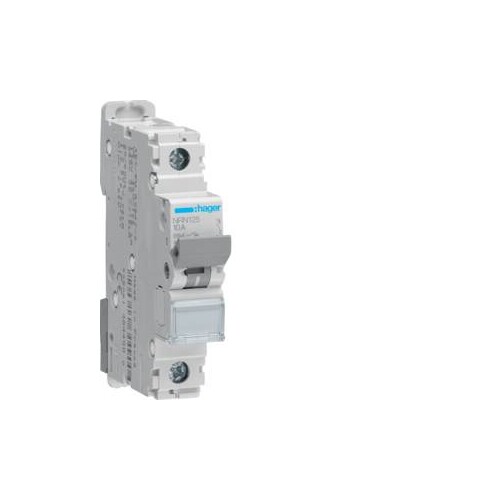

NRN125 HAGER LS-Schalter 1P 25kA C-25A 1M

20781355
3987672
1 Stk
3250614644887
FR
8536201090
Leitungsschutzschalter 1P 25kA C-25A 1M
Anmerkungen zur LIMMERT-KI

Der NRN125 HAGER Leitungsschutzschalter ist ein zuverlässiges Gerät für den Schutz elektrischer Anlagen. Mit einer Nennstromstärke von 25 A und einem hohen Ausschaltvermögen von 25 kA ist dieser Schalter ideal für den Einsatz in industriellen und gewerblichen Anwendungen. Er ist für die Montage auf DIN-Schienen konzipiert und bietet eine Auslösercharakteristik vom Typ C, was ihn besonders geeignet für Anwendungen mit hohen Einschaltströmen macht. Die maximale Betriebsspannung beträgt 415 V, und der Schalter ist für Frequenzen von 50 bis 60 Hz ausgelegt. Dank seiner robusten Bauweise und der Schutzart IP20 ist der NRN125 auch unter anspruchsvollen Bedingungen zuverlässig einsetzbar. Mit einer Lebensdauer von bis zu 4000 elektrischen Schaltspielen ist er eine langfristige Lösung für den Schutz Ihrer elektrischen Installationen.

Produktinfos

Anzahl der abgesicherten Pole: 1
Polanzahl: 1 P
Polart: 1 P
Montageart: DIN-Schiene
Auslösercharakteristik: C
Anzahl Module: 1
Ausschaltvermögen Icn AC nach IEC 60898-1: 10 kA
Bemessungsbetriebsspannung Ue: 240 / 415 V
Versorgungsspannungsart: AC
Isolationspannung: 500 V
Max. Betriebsspannung: 415 V
Stoßspannungsfestigkeit: 6000 V
Nennstrom: 25 A
Ausschaltvermögen Grenzkurzschlussstrom Icu AC IEC 60947-2: 25 kA
Frequenz: 50 bis 60 Hz
Maximale Verlustleistung pro Pol nach Produktnorm: 4.5 W
Ansprechzeit beim Öffnen: 7 ms
Gerätelebensdauer, elektrische Schaltspiele: 4000
Gerätelebensdauer mechanische Schaltspiele: 20000
Drehmoment: 2,8 Nm
Anschlussquerschnitt am Ausgang mit Schraube, bei flexiblem Leiter: 1 / 25 mm²
Anschlussquerschnitt am Ausgang mit Schraube, bei massivem Leiter: 1 / 35 mm²
Betriebstemperatur: -25…70 °C
Lager-/Transporttemperatur: -25…80 °C
Schutzart (IP): IP20
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 25 A
Polzahl (gesamt): 1|35
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 415 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 1
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3|60
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 1|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 0 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 25 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 3 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Ja
