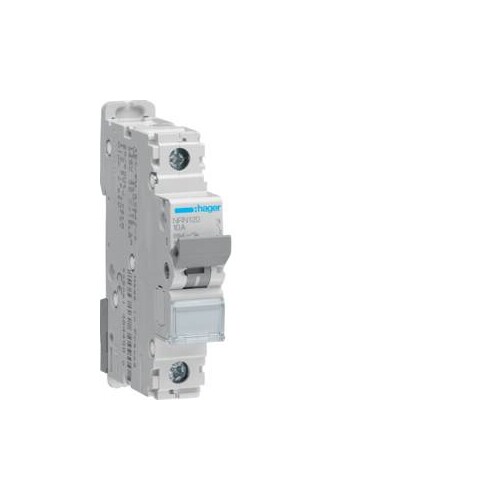

NRN120 HAGER LS-Schalter 1P 25kA C-20A 1M

20781348
3987671
1 Stk
3250614644870
FR
8536201090
Leitungsschutzschalter 1P 25kA C-20A 1M
Anmerkungen zur LIMMERT-KI

Der NRN120 HAGER Leitungsschutzschalter ist ein zuverlässiger 1-poliger Schalter mit einer Nennstromstärke von 20 A und einem Ausschaltvermögen von 25 kA. Er ist für die Montage auf DIN-Schienen konzipiert und bietet eine Auslösercharakteristik vom Typ C, was ihn ideal für Anwendungen mit hohen Einschaltströmen macht. Mit einer maximalen Betriebsspannung von 415 V und einer Isolationspannung von 500 V erfüllt dieser Schalter die Anforderungen der IEC-Normen. Der NRN120 ist für den Betrieb in einem Temperaturbereich von -25 bis 70 °C geeignet und bietet eine hohe Lebensdauer mit bis zu 4000 elektrischen Schaltspielen. Seine kompakte Bauweise und die einfache Installation machen ihn zu einer ausgezeichneten Wahl für moderne elektrische Verteilungen.

Produktinfos

Architektur: Neutralleiterposition ohne Neutral
Anzahl der abgesicherten Pole: 1
Polanzahl: 1 P
Polart: 1 P
Montageart: DIN-Schiene
Auslösercharakteristik: C
Mitschaltender Neutralleiter: Nein
Anzahl Module: 1
Ausschaltvermögen Icn AC nach IEC 60898: 10 kA
Bemessungsbetriebsspannung Ue: 240 / 415 V
Versorgungsspannungsart: AC
Isolationspannung: 500 V
Max. Betriebsspannung: 415 V
Stoßspannungsfestigkeit: 6000 V
Nennstrom: 20 A
Ausschaltvermögen Grenzkurzschlussstrom Icu AC IEC 60947-2: 25 kA
Frequenz: 50 bis 60 Hz
Maximale Verlustleistung pro Pol nach Produktnorm: 4.5 W
Gesamtverlustleistung unter Nennstrom: 2.56 W
Ansprechzeit beim Öffnen: 7 ms
Gerätelebensdauer, elektrische Schaltspiele: 4000
Gerätelebensdauer mechanische Schaltspiele: 20000
Drehmoment: 2,8 Nm
Betriebstemperatur: -25…70 °C
Luftfeuchtigkeitsschutz: für alle Klima
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 20 A
Polzahl (gesamt): 1|35
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 415 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 1
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3|60
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 1|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 0 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 25 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 3 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Ja
