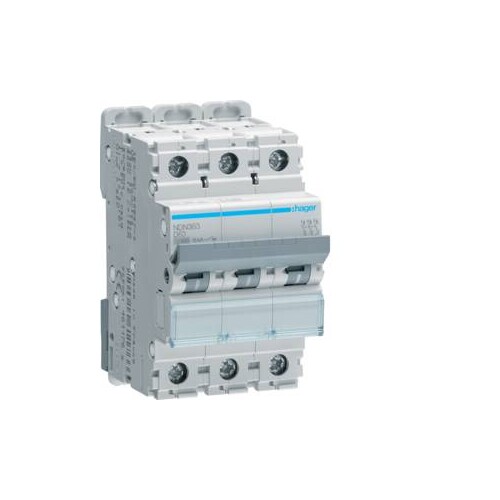

NDN363 HAGER LS-Schalter 3polig 10kA D-63A 3M

20781187
4905769
4 Stk
3250614611827
FR
8536201090
Leitungsschutzschalter 3 polig 10kA/15kA D-63A 3M. Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Anmerkungen zur LIMMERT-KI

Der HAGER NDN363 Leitungsschutzschalter ist ein hochqualitativer 3-poliger Schalter mit einer Nennstromstärke von 63 A und einem hohen Ausschaltvermögen von 10 kA bei 230 V AC. Er ist ideal für den Einsatz in industriellen und gewerblichen Anwendungen, wo zuverlässiger Überlast- und Kurzschlussschutz erforderlich ist. Mit einer Betriebstemperatur von -25 bis 70 °C und einer Stoßspannungsfestigkeit von 6000 V eignet sich dieser Schalter für anspruchsvolle Umgebungen. Die Schutzart IP20 und die kompakte Bauweise mit 3 Modulen machen ihn zu einer ausgezeichneten Wahl für die Installation in Schaltschränken. Der NDN363 bietet zudem die Möglichkeit zur modularen Erweiterung und ist einfach zu installieren dank seiner Schraubanschlüsse. Vertrauen Sie auf die Qualität von HAGER für Ihre elektrischen Schutzlösungen.

Produktinfos

Nennstrom: 63 A
Ausschaltvermögen Ics bei 230 V AC: 15 kA
Ausschaltvermögen Icn bei 230 V AC: 10 kA
Ausschaltvermögen Icu bei 400 V AC: 15 kA
Nennstrom bei -25°C: 78,67 A
Nennstrom bei -20°C: 77,38 A
Nennstrom bei -15°C: 76,06 A
Nennstrom bei -10°C: 74,72 A
Nennstrom bei -5°C: 73,36 A
Nennstrom bei 0°C: 71,97 A
Nennstrom bei 5°C: 70,56 A
Nennstrom bei 10°C: 69,11 A
Nennstrom bei 15°C: 67,64 A
Nennstrom bei 20°C: 66,13 A
Nennstrom bei 25°C: 64,58 A
Nennstrom bei 30°C: 63 A
Nennstrom bei 35°C: 60,96 A
Nennstrom bei 40°C: 58,86 A
Nennstrom bei 45°C: 56,68 A
Nennstrom bei 50°C: 54,40 A
Nennstrom bei 55°C: 52,03 A
Nennstrom bei 60°C: 49,55 A
Nennstrom bei 65°C: 46,94 A
Nennstrom bei 70°C: 44,17 A
Polart: 3P
Auslöseeigenschaft: D
Anzahl Module: 3
Bemessungsbetriebsspannung Ue: 400 V
Versorgungsart: AC
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit: 6000 V
Frequenz: 50 - 60 Hz
Anschlussquerschnitt massiv: 1 - 35 mm²
Anschlussquerschnitt flexibel: 1 - 25 mm²
Nennmoment: 2,80 Nm
Schutzart (IP): IP20
Betriebstemperatur: -25 - 70 °C
Gesamtverlustleistung unter Nennstrom: 19,90 W
Lebensdauer elektrische Schaltspiele: 4000
Lebensdauer mechanische Schaltspiele: 20000
Preisanzeige nur nach Anmeldung
B

Produktvarianten

20780480
Preisanzeige nur nach Anmeldung
20781005
Preisanzeige nur nach Anmeldung
20780998
Preisanzeige nur nach Anmeldung
20781250
Preisanzeige nur nach Anmeldung
20780907
Preisanzeige nur nach Anmeldung
20780851
Preisanzeige nur nach Anmeldung
20781019
Preisanzeige nur nach Anmeldung
20780431
Preisanzeige nur nach Anmeldung
20780634
Preisanzeige nur nach Anmeldung
20780627
Preisanzeige nur nach Anmeldung
20780571
Preisanzeige nur nach Anmeldung
20780158
Preisanzeige nur nach Anmeldung
20780732
Preisanzeige nur nach Anmeldung
20780935
Preisanzeige nur nach Anmeldung
20780788
Preisanzeige nur nach Anmeldung
20780662
Preisanzeige nur nach Anmeldung
20780536
Preisanzeige nur nach Anmeldung
20780438
Preisanzeige nur nach Anmeldung
20779969
Preisanzeige nur nach Anmeldung
20780130
Preisanzeige nur nach Anmeldung
20780655
Preisanzeige nur nach Anmeldung
20780599
Preisanzeige nur nach Anmeldung
20780711
Preisanzeige nur nach Anmeldung

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: D
Bemessungsstrom: 63 A
Polzahl (gesamt): 3|35
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 3
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: IP20
Überspannungskategorie: 3|60
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 3|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 30 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 15 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Ja
