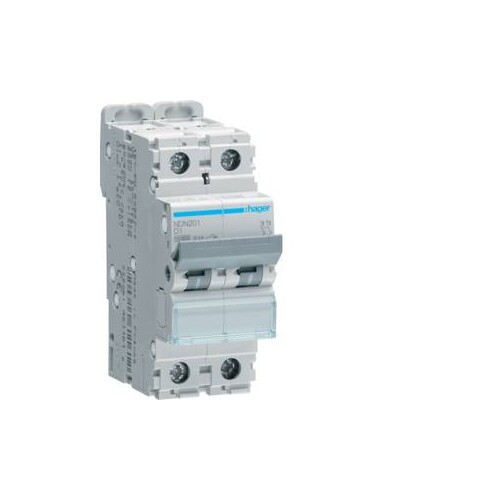

NDN201 HAGER LS-Schalter 2polig 10kA D-1A 2M

20781019
4906495
6 Stk
3250614611544
FR
8536201090
Leitungsschutzschalter 2 polig 10kA/15kA D-1A 2M. Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Anmerkungen zur LIMMERT-KI

Der HAGER NDN201 Leitungsschutzschalter ist ein hochqualitativer 2-poliger Schalter mit einer Nennstromstärke von 1 A und einem hohen Ausschaltvermögen von 10 kA bei 230 V AC sowie 15 kA bei 400 V AC. Mit einer Temperaturbeständigkeit von -25 bis 70 °C und einer Schutzart von IP20 ist er für den Einsatz in anspruchsvollen Umgebungen geeignet. Der Schalter verfügt über eine Auslöseeigenschaft der Klasse D und ist für den modularen Einbau konzipiert. Er ermöglicht eine einfache Installation mit Schraubanschlüssen und ist mit einer Vielzahl von Zusatzgeräten kompatibel. Der HAGER NDN201 ist ideal für den Einsatz in Wohn- und Gewerbeinstallationen, wo zuverlässiger Überlast- und Kurzschlussschutz erforderlich ist.

Produktinfos

Nennstrom: 1 A
Ausschaltvermögen Icn bei 230 V AC nach IEC60898-1: 10 kA
Ausschaltvermögen Ics bei 230 V AC nach IEC60947-2: 15 kA
Ausschaltvermögen Icu bei 400 V AC nach IEC60947-2: 15 kA
Nennstrom bei -25°C: 1,34 A
Nennstrom bei -20°C: 1,32 A
Nennstrom bei -15°C: 1,29 A
Nennstrom bei -10°C: 1,26 A
Nennstrom bei -5°C: 1,23 A
Nennstrom bei 0°C: 1,20 A
Nennstrom bei 5°C: 1,17 A
Nennstrom bei 10°C: 1,14 A
Nennstrom bei 15°C: 1,10 A
Nennstrom bei 20°C: 1,07 A
Nennstrom bei 25°C: 1,04 A
Nennstrom bei 30°C: 1 A
Nennstrom bei 35°C: 0,96 A
Nennstrom bei 40°C: 0,92 A
Nennstrom bei 45°C: 0,88 A
Nennstrom bei 50°C: 0,84 A
Nennstrom bei 55°C: 0,80 A
Nennstrom bei 60°C: 0,75 A
Nennstrom bei 65°C: 0,70 A
Nennstrom bei 70°C: 0,64 A
Polart: 2P
Auslöseeigenschaft: D
Anzahl Module: 2
Bemessungsbetriebsspannung: 400 V
Versorgungsspannungsart: AC
Isolationsspannung: 500 V
Stoßspannungsfestigkeit: 6000 V
Frequenz: 50-60 Hz
Anschlussquerschnitt bei massivem Leiter: 1-35 mm²
Anschlussquerschnitt bei flexiblem Leiter: 1-25 mm²
Nominelles Drehmoment: 2,80 Nm
Schutzart (IP): IP20
Betriebstemperatur: -25 bis 70 °C
Gesamtverlustleistung unter Nennstrom: 2,11 W
Gerätelebensdauer elektrische Schaltspiele: 4000
Gerätelebensdauer mechanische Schaltspiele: 20000
Preisanzeige nur nach Anmeldung
B

Produktvarianten

20780480
Preisanzeige nur nach Anmeldung
20781005
Preisanzeige nur nach Anmeldung
20780998
Preisanzeige nur nach Anmeldung
20781250
Preisanzeige nur nach Anmeldung
20780907
Preisanzeige nur nach Anmeldung
20780851
Preisanzeige nur nach Anmeldung
20781019
Preisanzeige nur nach Anmeldung
20780431
Preisanzeige nur nach Anmeldung
20780634
Preisanzeige nur nach Anmeldung
20780627
Preisanzeige nur nach Anmeldung
20780571
Preisanzeige nur nach Anmeldung
20780158
Preisanzeige nur nach Anmeldung
20780732
Preisanzeige nur nach Anmeldung
20780935
Preisanzeige nur nach Anmeldung
20780788
Preisanzeige nur nach Anmeldung
20780662
Preisanzeige nur nach Anmeldung
20780536
Preisanzeige nur nach Anmeldung
20780438
Preisanzeige nur nach Anmeldung
20779969
Preisanzeige nur nach Anmeldung
20780130
Preisanzeige nur nach Anmeldung
20780655
Preisanzeige nur nach Anmeldung
20780599
Preisanzeige nur nach Anmeldung
20780711
Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: D
Bemessungsstrom: 1 A
Polzahl (gesamt): 2|35
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 2
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: IP20
Überspannungskategorie: 3|60
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 2|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 30 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 15 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Ja
