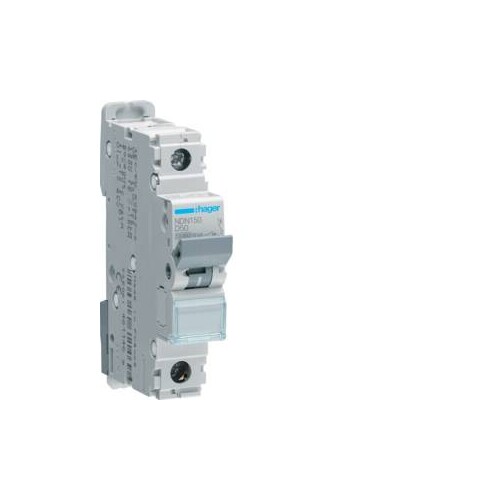

NDN150 HAGER LS-Schalter 1polig 10kA D-50A 1M

20780998
4905755
12 Stk
3250614611513
FR
8536201090
Leitungsschutzschalter 1 polig 10kA/15kA D-50A 1M. Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Anmerkungen zur LIMMERT-KI

Der NDN150 HAGER Leitungsschutzschalter ist ein hochleistungsfähiges 1-poliges Gerät mit einer Nennstromstärke von 50 A und einem Ausschaltvermögen von 10 kA. Er erfüllt die Anforderungen nach DIN EN 60898-1 und bietet sowohl thermischen als auch elektromagnetischen Schutz. Mit einer Isolationspannung von 500 V und einer Stoßspannungsfestigkeit von 6000 V ist dieser Schalter für verschiedene Anwendungen geeignet. Die Montage ist einfach mit einem Nennmoment von 2,80 Nm, und der Schalter kann in einem Temperaturbereich von -25 °C bis 70 °C betrieben werden. Die Schutzart IP20 sorgt für Sicherheit in geschützten Umgebungen. Mit einer Lebensdauer von 4000 elektrischen Schaltspielen ist er ideal für den Einsatz in Wohn- und Gewerbeinstallationen.

Produktinfos

Nennstrom: 50 A
Ausschaltvermögen Ics bei 230 V AC: 7,50 kA
Ausschaltvermögen Icn bei 230 V AC: 10 kA
Polart: 1P
Auslösecharakteristik: D
Anzahl Module: 1
Isolationspannung Ui: 500 V
Stoßspannungsfestigkeit: 6000 V
Frequenz: 50 - 60 Hz
Anschlussquerschnitt (massiv): 1 - 35 mm²
Anschlussquerschnitt (flexibel): 1 - 25 mm²
Nennmoment obere Klemme: 2,80 - 2,80 Nm
Nennmoment untere Klemme: 2,80 - 2,80 Nm
Schutzart (IP): IP20
Betriebstemperatur: -25 - 70 °C
Gesamtverlustleistung unter Nennstrom: 4,70 W
Gerätelebensdauer elektrische Schaltspiele: 4000
Gerätelebensdauer mechanische Schaltspiele: 20000
Höhe: 83 mm
Breite: 17,50 mm
Preisanzeige nur nach Anmeldung
B

Produktvarianten

20780480
Preisanzeige nur nach Anmeldung
20781005
Preisanzeige nur nach Anmeldung
20780998
Preisanzeige nur nach Anmeldung
20781250
Preisanzeige nur nach Anmeldung
20780907
Preisanzeige nur nach Anmeldung
20780851
Preisanzeige nur nach Anmeldung
20781019
Preisanzeige nur nach Anmeldung
20780431
Preisanzeige nur nach Anmeldung
20780634
Preisanzeige nur nach Anmeldung
20780627
Preisanzeige nur nach Anmeldung
20780571
Preisanzeige nur nach Anmeldung
20780158
Preisanzeige nur nach Anmeldung
20780732
Preisanzeige nur nach Anmeldung
20780935
Preisanzeige nur nach Anmeldung
20780788
Preisanzeige nur nach Anmeldung
20780662
Preisanzeige nur nach Anmeldung
20780536
Preisanzeige nur nach Anmeldung
20780438
Preisanzeige nur nach Anmeldung
20779969
Preisanzeige nur nach Anmeldung
20780130
Preisanzeige nur nach Anmeldung
20780655
Preisanzeige nur nach Anmeldung
20780599
Preisanzeige nur nach Anmeldung
20780711
Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: D
Bemessungsstrom: 50 A
Polzahl (gesamt): 1|35
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 1
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: IP20
Überspannungskategorie: 3|60
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 1|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 0 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 15 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 3 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Ja
