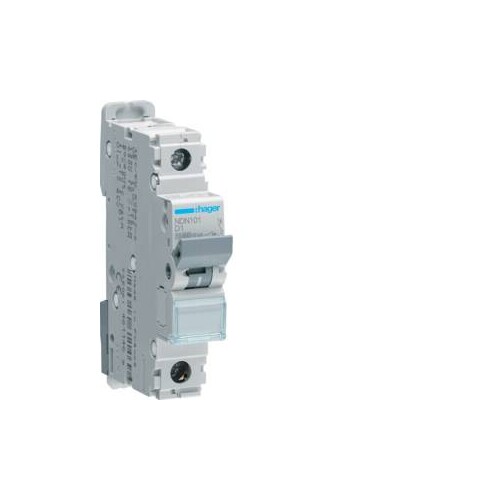

NDN101 HAGER LS-Schalter 1polig 10kA D-1A 1M

20780935
4906488
12 Stk
3250614611391
FR
8536201090
Leitungsschutzschalter 1 polig 10kA/15kA D-1A 1M. Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Anmerkungen zur LIMMERT-KI

Der HAGER NDN101 Leitungsschutzschalter ist ein einpoliger Schalter mit einer Nennstromstärke von 1 A und einem Ausschaltvermögen von 10 kA bei 230 V AC. Er ist nach IEC60898-1 zertifiziert und bietet zuverlässigen Überlast- und Kurzschlussschutz durch seinen zeitverzögerten thermischen Auslöser und elektromagnetischen Auslöser. Mit einer robusten Bauweise und einer Höhe von 83 mm sowie einer Breite von 17,50 mm passt er in standardisierte Hutschienen. Der Schalter ist für einen Temperaturbereich von -25 bis 70 °C geeignet und hat eine Stoßspannungsfestigkeit von 6000 V. Zudem ist er einfach zu installieren, mit einem Anschlussquerschnitt von 1 - 35 mm² für massive Leiter und 1 - 25 mm² für flexible Leiter. Die Schutzart IP20 sorgt für eine sichere Anwendung in geschützten Umgebungen.

Produktinfos

Nennstrom: 1 A
Ausschaltvermögen Ics bei 230 V AC: 7,50 kA
Ausschaltvermögen Icn bei 230 V AC: 10 kA
Polart: 1P
Auslösecharakteristik: D
Anzahl Module: 1
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit: 6000 V
Frequenz: 50 - 60 Hz
Anschlussquerschnitt massiv: 1 - 35 mm²
Anschlussquerschnitt flexibel: 1 - 25 mm²
Nennmoment: 2,80 - 2,80 Nm
Schutzart (IP): IP20
Betriebstemperatur: -25 - 70 °C
Gesamtverlustleistung unter Nennstrom: 0,13 W
Gerätelebensdauer elektrische Schaltspiele: 4000
Gerätelebensdauer mechanische Schaltspiele: 20000
Höhe: 83 mm
Breite: 17,50 mm
Preisanzeige nur nach Anmeldung
B

Produktvarianten

20780480
Preisanzeige nur nach Anmeldung
20781005
Preisanzeige nur nach Anmeldung
20780998
Preisanzeige nur nach Anmeldung
20781250
Preisanzeige nur nach Anmeldung
20780907
Preisanzeige nur nach Anmeldung
20780851
Preisanzeige nur nach Anmeldung
20781019
Preisanzeige nur nach Anmeldung
20780431
Preisanzeige nur nach Anmeldung
20780634
Preisanzeige nur nach Anmeldung
20780627
Preisanzeige nur nach Anmeldung
20780571
Preisanzeige nur nach Anmeldung
20780158
Preisanzeige nur nach Anmeldung
20780732
Preisanzeige nur nach Anmeldung
20780935
Preisanzeige nur nach Anmeldung
20780788
Preisanzeige nur nach Anmeldung
20780662
Preisanzeige nur nach Anmeldung
20780536
Preisanzeige nur nach Anmeldung
20780438
Preisanzeige nur nach Anmeldung
20779969
Preisanzeige nur nach Anmeldung
20780130
Preisanzeige nur nach Anmeldung
20780655
Preisanzeige nur nach Anmeldung
20780599
Preisanzeige nur nach Anmeldung
20780711
Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: D
Bemessungsstrom: 1 A
Polzahl (gesamt): 1|35
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 1
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: IP20
Überspannungskategorie: 3|60
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 1|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 0 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 15 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 3 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Ja
