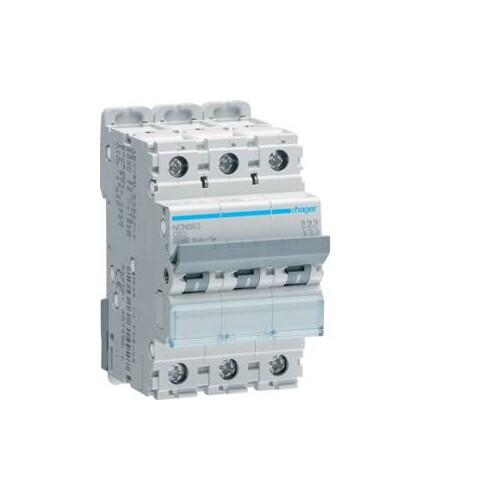

NCN363 HAGER LS-Schalter 3polig 10kA C-63A 3M

20780683
4905730
4 Stk
3250614614989
FR
8536201090
Leitungsschutzschalter 3 polig 10kA/15kA C-63A 3M. Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Anmerkungen zur LIMMERT-KI

Der HAGER NCN363 LS-Schalter ist ein hochleistungsfähiger Leitungsschutzschalter mit 3 Polen und einer Nennstromstärke von 63 A. Er bietet eine Nennkurve C und eine Nennkurzschluss-Breaking-Kapazität von 10 kA, was ihn ideal für Anwendungen mit hohen Einschaltströmen macht. Mit einer Nennspannung von 400 V und einer Betriebstemperatur von -25 bis 70 °C eignet sich dieser Schalter für eine Vielzahl von industriellen Anwendungen. Der NCN363 ist nach EN 60898-1 zertifiziert und bietet Schutzart IP20, was ihn zu einer zuverlässigen Wahl für den Einsatz in geschützten Umgebungen macht. Die kompakte Bauweise mit Abmessungen von 52,5 mm Breite, 83 mm Höhe und 70 mm Tiefe ermöglicht eine einfache Installation in Standard-Hutschienen. Darüber hinaus ist der Schalter für den nachträglichen Anbau von Zusatzeinrichtungen geeignet und bietet eine hohe elektrische und mechanische Lebensdauer.

Produktinfos

Anzahl der geschützten Pole: 3
Anzahl der Module: 3
Nennstrom: 63 A
Nennkurve: C
Bemessungs-Breaking-Kapazität Icn: 10 kA
Nennspannung: 400 V
Betriebsfrequenz: 50/60 Hz
Nennisolationsspannung: 500 V
Maximalbetriebsspannung: 440 V
Nennimpulsfestigkeitsspannung: 6000 V
Schutzart (IP): IP20
Betriebstemperatur: -25...70 °C
Betriebsart: AC
Tiefe des installierten Produkts: 70 mm
Höhe des installierten Produkts: 83 mm
Breite des installierten Produkts: 52,5 mm
Maximale Verlustleistung pro Pol: 13 W
Elektrische Lebensdauer (Zyklen): 4000
Mechanische Betätigung: 20000
Typ der oberen Verbindung: Schraubanschluss
Tightening Torque: 2,8 Nm
Preisanzeige nur nach Anmeldung
B

Produktvarianten

20780480
Preisanzeige nur nach Anmeldung
20781005
Preisanzeige nur nach Anmeldung
20780998
Preisanzeige nur nach Anmeldung
20781250
Preisanzeige nur nach Anmeldung
20780907
Preisanzeige nur nach Anmeldung
20780851
Preisanzeige nur nach Anmeldung
20781019
Preisanzeige nur nach Anmeldung
20780431
Preisanzeige nur nach Anmeldung
20780634
Preisanzeige nur nach Anmeldung
20780627
Preisanzeige nur nach Anmeldung
20780571
Preisanzeige nur nach Anmeldung
20780158
Preisanzeige nur nach Anmeldung
20780732
Preisanzeige nur nach Anmeldung
20780935
Preisanzeige nur nach Anmeldung
20780788
Preisanzeige nur nach Anmeldung
20780662
Preisanzeige nur nach Anmeldung
20780536
Preisanzeige nur nach Anmeldung
20780438
Preisanzeige nur nach Anmeldung
20779969
Preisanzeige nur nach Anmeldung
20780130
Preisanzeige nur nach Anmeldung
20780655
Preisanzeige nur nach Anmeldung
20780599
Preisanzeige nur nach Anmeldung
20780711
Preisanzeige nur nach Anmeldung

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 63 A
Polzahl (gesamt): 3|35
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 3
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3|60
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 3|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 30 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 15 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Ja
