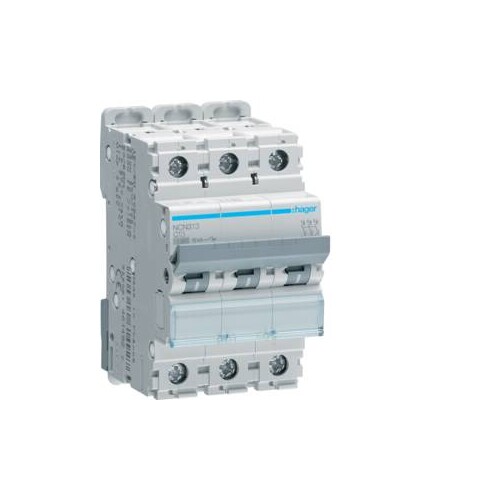

NCN313 HAGER LS-Schalter 3polig 10kA C-13A 3M

20780641
4905724
4 Stk
3250614614910
FR
8536201090
Leitungsschutzschalter 3 polig 10kA/15kA C-13A 3M. Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Anmerkungen zur LIMMERT-KI

Der NCN313 HAGER LS-Schalter ist ein hochleistungsfähiger Leitungsschutzschalter mit drei Polen und einer Nennstromstärke von 13 A. Er bietet ein Ausschaltvermögen von 10 kA nach IEC 60898-1 und ist für die Montage auf DIN-Schienen konzipiert. Die thermische Auslösercharakteristik C gewährleistet einen zuverlässigen Schutz gegen Überlast, während die elektromagnetischen Auslöser für Kurzschlussschutz sorgen. Mit einer Betriebsspannung von 400 V und einer Isolationspannung von 500 V ist dieser Schalter für den Einsatz in industriellen Anwendungen geeignet. Die kompakte Bauweise mit Abmessungen von 70 mm Tiefe, 83 mm Höhe und 52,5 mm Breite ermöglicht eine einfache Integration in bestehende Systeme. Die Schutzart IP20 bietet zusätzlichen Schutz in geschützten Umgebungen.

Produktinfos

Anzahl der abgesicherten Pole: 3
Polanzahl: 3 P
Polart: 3 P
Montageart: DIN-Schiene
Auslösercharakteristik: C
Anzahl Module: 3
Ausschaltvermögen Icn AC nach IEC 60898-1: 10 kA
Betriebsspannung Ue: 400 V
Versorgungsspannungsart: AC
Nennstrom: 13 A
Isolationspannung: 500 V
Stoßspannungsfestigkeit: 6000 V
Tiefe installiertes Produkt: 70 mm
Höhe installiertes Produkt: 83 mm
Breite installiertes Produkt: 52,5 mm
Frequenz: 50 bis 60 Hz
Schutzart (IP): IP20
Betriebstemperatur: -25 bis 70 °C
Preisanzeige nur nach Anmeldung
B

Produktvarianten

20780480
Preisanzeige nur nach Anmeldung
20781005
Preisanzeige nur nach Anmeldung
20780998
Preisanzeige nur nach Anmeldung
20781250
Preisanzeige nur nach Anmeldung
20780907
Preisanzeige nur nach Anmeldung
20780851
Preisanzeige nur nach Anmeldung
20781019
Preisanzeige nur nach Anmeldung
20780431
Preisanzeige nur nach Anmeldung
20780634
Preisanzeige nur nach Anmeldung
20780627
Preisanzeige nur nach Anmeldung
20780571
Preisanzeige nur nach Anmeldung
20780158
Preisanzeige nur nach Anmeldung
20780732
Preisanzeige nur nach Anmeldung
20780935
Preisanzeige nur nach Anmeldung
20780788
Preisanzeige nur nach Anmeldung
20780662
Preisanzeige nur nach Anmeldung
20780536
Preisanzeige nur nach Anmeldung
20780438
Preisanzeige nur nach Anmeldung
20779969
Preisanzeige nur nach Anmeldung
20780130
Preisanzeige nur nach Anmeldung
20780655
Preisanzeige nur nach Anmeldung
20780599
Preisanzeige nur nach Anmeldung
20780711
Preisanzeige nur nach Anmeldung

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 13 A
Polzahl (gesamt): 3|35
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 3
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3|60
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 3|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 30 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 15 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Ja
