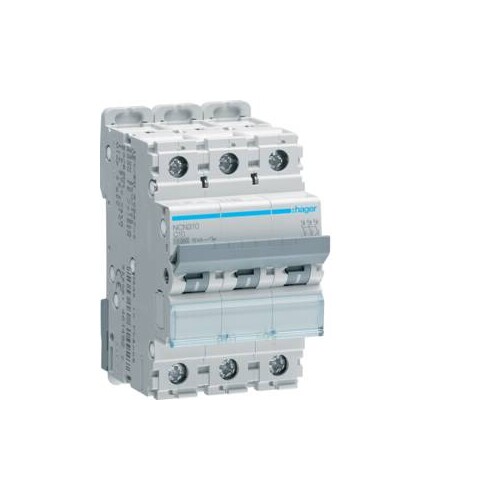

NCN310 HAGER LS-Schalter 3polig 10kA C-10A 3M

20780634
4905723
4 Stk
3250614614903
FR
8536201090
Leitungsschutzschalter 3 polig 10kA/15kA C-10A 3M. Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Anmerkungen zur LIMMERT-KI

Der NCN310 HAGER Leitungsschutzschalter ist ein zuverlässiges 3-poliges Gerät mit einer Nennstromstärke von 10 A und einem hohen Ausschaltvermögen von 10 kA bei 230 V AC. Er erfüllt die Anforderungen nach IEC60898-1 und IEC60947-2 und bietet Schutz vor Überlast und Kurzschluss. Mit einer Betriebstemperatur von -25 bis 70 °C ist dieser Schalter vielseitig einsetzbar und eignet sich für verschiedene Anwendungen in der Elektroinstallation. Die Schutzart IP20 gewährleistet einen sicheren Betrieb in geschützten Umgebungen. Der Schalter ist modular aufgebaut und ermöglicht eine einfache Montage mit Schraubanschlüssen. Mit einer Lebensdauer von bis zu 20.000 mechanischen Schaltspielen bietet der NCN310 eine hohe Zuverlässigkeit und Langlebigkeit für Ihre elektrischen Systeme.

Produktinfos

Nennstrom: 10 A
Ausschaltvermögen Ics bei 230 V AC: 15 kA
Ausschaltvermögen Icn bei 230 V AC: 10 kA
Ausschaltvermögen Icu bei 400 V AC: 15 kA
Nennstrom bei -25°C: 12,73 A
Nennstrom bei -20°C: 12,51 A
Nennstrom bei -15°C: 12,28 A
Nennstrom bei -10°C: 12,05 A
Nennstrom bei -5°C: 11,81 A
Nennstrom bei 0°C: 11,57 A
Nennstrom bei 5°C: 11,32 A
Nennstrom bei 10°C: 11,07 A
Nennstrom bei 15°C: 10,81 A
Nennstrom bei 20°C: 10,55 A
Nennstrom bei 25°C: 10,28 A
Nennstrom bei 30°C: 10 A
Nennstrom bei 35°C: 9,61 A
Nennstrom bei 40°C: 9,21 A
Nennstrom bei 45°C: 8,78 A
Nennstrom bei 50°C: 8,33 A
Nennstrom bei 55°C: 7,86 A
Nennstrom bei 60°C: 7,36 A
Nennstrom bei 65°C: 6,82 A
Nennstrom bei 70°C: 6,24 A
Polart: 3P
Auslösecharakteristik: C
Anzahl Module: 3
Bemessungsbetriebsspannung Ue: 400 V
Versorgungsspannungsart: AC
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit: 6000 V
Frequenz: 50 - 60 Hz
Anschlussquerschnitt massiv: 1 - 35 mm²
Anschlussquerschnitt flexibel: 1 - 25 mm²
Nennmoment: 2,80 Nm
Schutzart (IP): IP20
Betriebstemperatur: -25 bis 70 °C
Gesamtverlustleistung unter Nennstrom: 6,13 W
Gerätelebensdauer elektrisch: 4000 Schaltspiele
Gerätelebensdauer mechanisch: 20000 Schaltspiele
Preisanzeige nur nach Anmeldung
B

Produktvarianten

20780480
Preisanzeige nur nach Anmeldung
20781005
Preisanzeige nur nach Anmeldung
20780998
Preisanzeige nur nach Anmeldung
20781250
Preisanzeige nur nach Anmeldung
20780907
Preisanzeige nur nach Anmeldung
20780851
Preisanzeige nur nach Anmeldung
20781019
Preisanzeige nur nach Anmeldung
20780431
Preisanzeige nur nach Anmeldung
20780634
Preisanzeige nur nach Anmeldung
20780627
Preisanzeige nur nach Anmeldung
20780571
Preisanzeige nur nach Anmeldung
20780158
Preisanzeige nur nach Anmeldung
20780732
Preisanzeige nur nach Anmeldung
20780935
Preisanzeige nur nach Anmeldung
20780788
Preisanzeige nur nach Anmeldung
20780662
Preisanzeige nur nach Anmeldung
20780536
Preisanzeige nur nach Anmeldung
20780438
Preisanzeige nur nach Anmeldung
20779969
Preisanzeige nur nach Anmeldung
20780130
Preisanzeige nur nach Anmeldung
20780655
Preisanzeige nur nach Anmeldung
20780599
Preisanzeige nur nach Anmeldung
20780711
Preisanzeige nur nach Anmeldung

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 10 A
Polzahl (gesamt): 3|35
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 3
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3|60
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 3|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 30 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 15 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Ja
