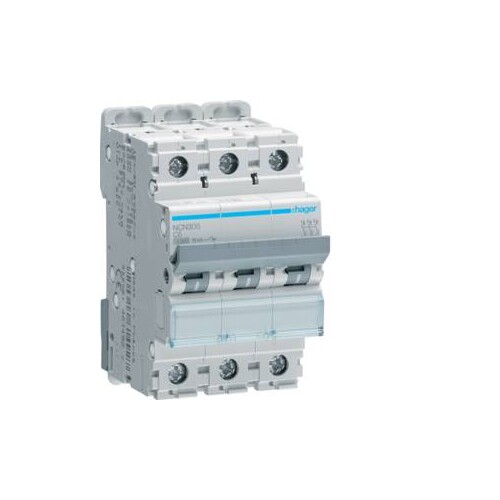

NCN306 HAGER LS-Schalter 3polig 10kA C-6A 3M

20780627
4905722
4 Stk
3250614614897
FR
8536201090
Leitungsschutzschalter 3 polig 10kA/15kA C-6A 3M. Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Anmerkungen zur LIMMERT-KI

Der HAGER NCN306 Leitungsschutzschalter ist ein zuverlässiges 3-poliges Gerät mit einer Nennstromstärke von 6 A und einem Ausschaltvermögen von 10 kA. Er ist für den Einsatz in AC-Systemen mit einer Betriebsspannung von bis zu 400 V ausgelegt und bietet Schutz gemäß der Auslösercharakteristik C. Mit einer kompakten Bauform von 52,5 mm Breite, 83 mm Höhe und 70 mm Tiefe ist er ideal für die Montage auf DIN-Schienen. Der Schutzart IP20 gewährleistet, dass der Schalter in geschützten Umgebungen eingesetzt werden kann. Er ist für Temperaturen von -25 bis 70 °C geeignet und erfüllt die Normen nach EN 60898-1. Dank seiner modularen Bauweise können Zusatzeinrichtungen problemlos nachgerüstet werden.

Produktinfos

Anzahl der Pole: 3
Nennstrom: 6 A
Ausschaltvermögen Icn (AC) nach IEC 60898-1: 10 kA
Betriebsspannung: 400 V
Frequenz: 50-60 Hz
Auslösercharakteristik: C
Schutzart (IP): IP20
Tiefe: 70 mm
Höhe: 83 mm
Breite: 52,5 mm
Anzahl Module: 3
Isolationspannung: 500 V
Stoßspannung: 6000 V
Betriebstemperatur: -25 bis 70 °C
Preisanzeige nur nach Anmeldung
B

Produktvarianten

20780480
Preisanzeige nur nach Anmeldung
20781005
Preisanzeige nur nach Anmeldung
20780998
Preisanzeige nur nach Anmeldung
20781250
Preisanzeige nur nach Anmeldung
20780907
Preisanzeige nur nach Anmeldung
20780851
Preisanzeige nur nach Anmeldung
20781019
Preisanzeige nur nach Anmeldung
20780431
Preisanzeige nur nach Anmeldung
20780634
Preisanzeige nur nach Anmeldung
20780627
Preisanzeige nur nach Anmeldung
20780571
Preisanzeige nur nach Anmeldung
20780158
Preisanzeige nur nach Anmeldung
20780732
Preisanzeige nur nach Anmeldung
20780935
Preisanzeige nur nach Anmeldung
20780788
Preisanzeige nur nach Anmeldung
20780662
Preisanzeige nur nach Anmeldung
20780536
Preisanzeige nur nach Anmeldung
20780438
Preisanzeige nur nach Anmeldung
20779969
Preisanzeige nur nach Anmeldung
20780130
Preisanzeige nur nach Anmeldung
20780655
Preisanzeige nur nach Anmeldung
20780599
Preisanzeige nur nach Anmeldung
20780711
Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 6 A
Polzahl (gesamt): 3|35
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 3
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3|60
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 3|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 30 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 15 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Ja
