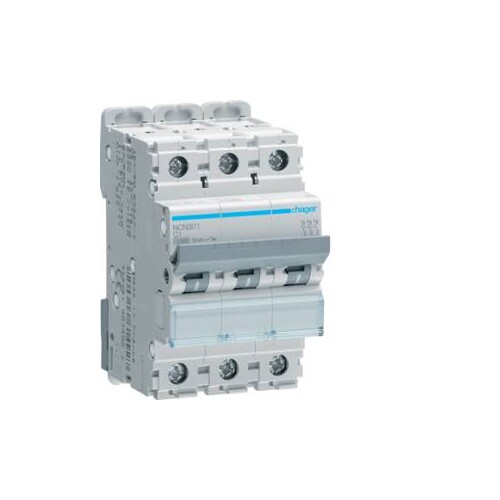

NCN301 HAGER LS-Schalter 3polig 10kA C-1A 3M

20780599
4906467
4 Stk
3250614614859
FR
8536201090
Leitungsschutzschalter 3 polig 10kA/15kA C-1A 3M. Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Anmerkungen zur LIMMERT-KI

Der NCN301 von HAGER ist ein zuverlässiger Leitungsschutzschalter mit 3 Polen und einer Nennspannung von 400 V. Mit einer Auslösercharakteristik C und einem Nennstrom von 1 A bietet dieser Schalter ein Ausschaltvermögen von 10 kA, ideal für den Schutz gegen Überlast und Kurzschluss. Der Schalter ist für die Montage auf einer DIN-Schiene konzipiert und verfügt über eine Schutzart von IP20, was ihn für den Einsatz in geschützten Umgebungen geeignet macht. Die maximale Verlustleistung pro Pol beträgt 3 W, und die Gerätelebensdauer beträgt bis zu 4000 elektrische Schaltspiele. Der NCN301 ist zudem für Betriebstemperaturen von -25 bis 70 °C ausgelegt und bietet eine einfache Installation mit einem Drehmoment von 2,8 Nm. Er ist eine ausgezeichnete Wahl für industrielle Anwendungen, die Zuverlässigkeit und Sicherheit erfordern.

Produktinfos

Anzahl der Pole: 3
Betriebsspannung: 400 V
Nennstrom: 1 A
Ausschaltvermögen Icn: 10 kA
Auslösercharakteristik: C
Frequenz: 50-60 Hz
Schutzart (IP): IP20
Montageart: DIN-Schiene
Anzahl Module: 3
Isolationspannung: 500 V
Stoßspannung: 6000 V
Maximale Verlustleistung pro Pol: 3 W
Gerätelebensdauer elektrische Schaltspiele: 4000
Gerätelebensdauer mechanische Schaltspiele: 20000
Betriebstemperatur: -25 bis 70 °C
Lager-/Transporttemperatur: -25 bis 80 °C
Anschlussquerschnitt bei flexiblen Leitern: 1 / 25 mm²
Anschlussquerschnitt bei starren Leitern: 1 / 35 mm²
Drehmoment: 2,8 Nm
Zusatzgeräte möglich: Ja
Preisanzeige nur nach Anmeldung
B

Produktvarianten

20780480
Preisanzeige nur nach Anmeldung
20781005
Preisanzeige nur nach Anmeldung
20780998
Preisanzeige nur nach Anmeldung
20781250
Preisanzeige nur nach Anmeldung
20780907
Preisanzeige nur nach Anmeldung
20780851
Preisanzeige nur nach Anmeldung
20781019
Preisanzeige nur nach Anmeldung
20780431
Preisanzeige nur nach Anmeldung
20780634
Preisanzeige nur nach Anmeldung
20780627
Preisanzeige nur nach Anmeldung
20780571
Preisanzeige nur nach Anmeldung
20780158
Preisanzeige nur nach Anmeldung
20780732
Preisanzeige nur nach Anmeldung
20780935
Preisanzeige nur nach Anmeldung
20780788
Preisanzeige nur nach Anmeldung
20780662
Preisanzeige nur nach Anmeldung
20780536
Preisanzeige nur nach Anmeldung
20780438
Preisanzeige nur nach Anmeldung
20779969
Preisanzeige nur nach Anmeldung
20780130
Preisanzeige nur nach Anmeldung
20780655
Preisanzeige nur nach Anmeldung
20780599
Preisanzeige nur nach Anmeldung
20780711
Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 1 A
Polzahl (gesamt): 3|35
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 3
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3|60
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 3|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 30 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 15 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Ja
