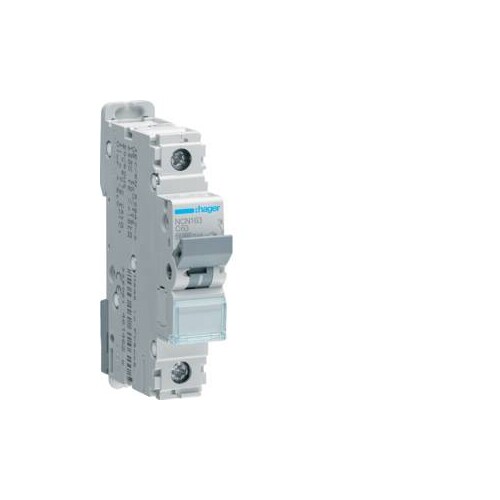

NCN163 HAGER LS-Schalter 1polig 10kA C-63A 1M

20780480
4905715
12 Stk
3250614614682
FR
8536201090
Leitungsschutzschalter 1 polig 10kA/15kA C-63A 1M. Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Anmerkungen zur LIMMERT-KI

Der NCN163 HAGER LS-Schalter ist ein hochleistungsfähiger Leitungsschutzschalter mit einer Nennlast von 63 A und einer Nennkurzschlussstromkapazität von 10 kA. Er ist für den Einsatz in Einphasenstromkreisen konzipiert und bietet eine Schutzart von IP20, was ihn ideal für Innenanwendungen macht. Mit einer kompakten Bauform von 17,5 mm Breite und einer Höhe von 83 mm ist er für die Montage auf Hutschienen geeignet. Der Schalter ist für Betriebstemperaturen von -25 bis 70 °C ausgelegt und erfüllt die Normen nach EN 60898-1. Die Möglichkeit, zusätzliche Einrichtungen anzubauen, macht ihn besonders flexibel für verschiedene Anwendungen. Der NCN163 ist die perfekte Wahl für zuverlässigen Überlast- und Kurzschlussschutz in elektrischen Installationen.

Produktinfos

Anzahl der geschützten Pole: 1
Anzahl der Module: 1
Nennstrom: 63 A
Nennkurzschlussstrom Icn: 10 kA
Nennbetriebswechselspannung Ue: 240 / 415 V
Nennisolationsspannung: 500 V
Maximalbetriebswechselspannung: 440 V
Rated impulse withstand voltage: 6000 V
Betriebstemperatur: -25…70 °C
Schutzart (IP): IP20
Höhe des installierten Produkts: 83 mm
Breite des installierten Produkts: 17,5 mm
Tiefe des installierten Produkts: 70 mm
Frequenz: 50 bis 60 Hz
Maximale Verlustleistung pro Pol: 13 W
Elektroendurance (Zyklen): 4000
Mechanische Operationen: 20000
Preisanzeige nur nach Anmeldung
B

Produktvarianten

20780480
Preisanzeige nur nach Anmeldung
20781005
Preisanzeige nur nach Anmeldung
20780998
Preisanzeige nur nach Anmeldung
20781250
Preisanzeige nur nach Anmeldung
20780907
Preisanzeige nur nach Anmeldung
20780851
Preisanzeige nur nach Anmeldung
20781019
Preisanzeige nur nach Anmeldung
20780431
Preisanzeige nur nach Anmeldung
20780634
Preisanzeige nur nach Anmeldung
20780627
Preisanzeige nur nach Anmeldung
20780571
Preisanzeige nur nach Anmeldung
20780158
Preisanzeige nur nach Anmeldung
20780732
Preisanzeige nur nach Anmeldung
20780935
Preisanzeige nur nach Anmeldung
20780788
Preisanzeige nur nach Anmeldung
20780662
Preisanzeige nur nach Anmeldung
20780536
Preisanzeige nur nach Anmeldung
20780438
Preisanzeige nur nach Anmeldung
20779969
Preisanzeige nur nach Anmeldung
20780130
Preisanzeige nur nach Anmeldung
20780655
Preisanzeige nur nach Anmeldung
20780599
Preisanzeige nur nach Anmeldung
20780711
Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 63 A
Polzahl (gesamt): 1|35
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 1
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3|60
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 1|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 0 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 15 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 3 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Ja
