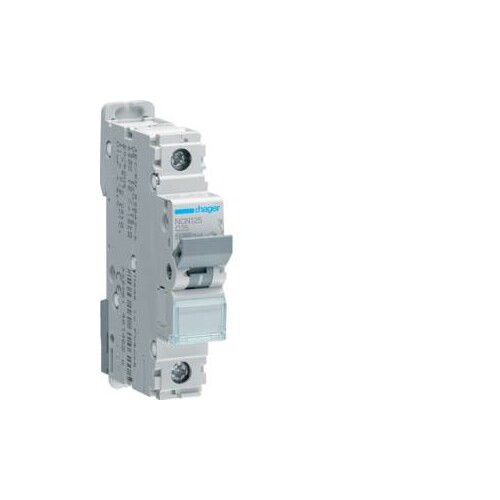

NCN125 HAGER LS-Schalter 1polig 10kA C-25A 1M

20780452
4906453
12 Stk
3250614614644
FR
8536201090
Leitungsschutzschalter 1 polig 10kA/15kA C-25A 1M
Anmerkungen zur LIMMERT-KI

Der NCN125 HAGER Leitungsschutzschalter ist ein zuverlässiges 1-poliges Gerät mit einer Nennstromstärke von 25 A und einem Nennkurzschlussstrom von 10 kA. Er ist nach den Normen DIN EN 60898-1 (VDE 0641-11) konzipiert und bietet sowohl thermischen Überlastschutz als auch elektromagnetischen Kurzschlussschutz. Mit einer kompakten Breite von 17,5 mm und einer Höhe von 83 mm ist er ideal für die Installation in modularen Schaltschränken. Die Schutzart IP20 sorgt für eine angemessene Sicherheit in trockenen Umgebungen. Der Schalter ist für eine Betriebstemperatur von -25 bis 70 °C ausgelegt und kann in verschiedenen Anwendungen eingesetzt werden, einschließlich der Integration zusätzlicher Geräte. Er ist einfach zu montieren und zu bedienen, was ihn zu einer praktischen Wahl für Elektroinstallationen macht.

Produktinfos

Anzahl der geschützten Pole: 1
Anzahl der Pole: 1 P
Bauart: C
Nennstrom: 25 A
Nennkurzschlussstrom Icn: 10 kA
Nennbetriebsspannung Ue: 240 / 415 V
Nennisolationsspannung: 500 V
Maximale Betriebsspannung: 440 V
Nennimpulsfestigkeit: 6000 V
Minimale Schwellenwertspannung (Ue min): 12 V
Betriebstemperatur: -25…70 °C
Schutzart (IP): IP20
Breite: 17,5 mm
Höhe: 83 mm
Tiefe: 70 mm
Frequenz: 50-60 Hz
Maximale Verlustleistung pro Pol: 4,5 W
Lebensdauer elektrisch: 4000 Zyklen
Mechanische Betätigung: 20000 Operationen
Preisanzeige nur nach Anmeldung
B

    Produktvarianten

    20780480
    Preisanzeige nur nach Anmeldung
    20781005
    Preisanzeige nur nach Anmeldung
    20780998
    Preisanzeige nur nach Anmeldung
    20781250
    Preisanzeige nur nach Anmeldung
    20780907
    Preisanzeige nur nach Anmeldung
    20780851
    Preisanzeige nur nach Anmeldung
    20781019
    Preisanzeige nur nach Anmeldung
    20780431
    Preisanzeige nur nach Anmeldung
    20780634
    Preisanzeige nur nach Anmeldung
    20780627
    Preisanzeige nur nach Anmeldung
    20780571
    Preisanzeige nur nach Anmeldung
    20780158
    Preisanzeige nur nach Anmeldung
    20780732
    Preisanzeige nur nach Anmeldung
    20780935
    Preisanzeige nur nach Anmeldung
    20780788
    Preisanzeige nur nach Anmeldung
    20780662
    Preisanzeige nur nach Anmeldung
    20780536
    Preisanzeige nur nach Anmeldung
    20780438
    Preisanzeige nur nach Anmeldung
    20779969
    Preisanzeige nur nach Anmeldung
    20780130
    Preisanzeige nur nach Anmeldung
    20780655
    Preisanzeige nur nach Anmeldung
    20780599
    Preisanzeige nur nach Anmeldung
    20780711
    Preisanzeige nur nach Anmeldung

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Auslösecharakteristik: C
    Bemessungsstrom: 25|70 A
    Polzahl (gesamt): 1
    Mitschaltender Neutralleiter: 0|35
    Bemessungsspannung: 400 V
    Frequenz: 50|60 Hz
    Breite in Teilungseinheiten: 1
    Spannungsart: AC
    Zusatzeinrichtungen möglich: Ja
    Schutzart (IP): IP20
    Weitere Details
    Energiebegrenzungsklasse: 3
    Überspannungskategorie: 3|35
    Verschmutzungsgrad: 2|60
    Einbautiefe: 70|60 mm
    Anzahl der abgesicherten Pole: 1
    Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10|25 kA
    Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 15|25 kA
    Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 1 kA
    Bemessungsisolationsspannung Ui: 500
    Explosionsgeschützt: Nein
    Verlustleistung: 3.37
    Anschließbarer Leiterquerschnitt eindrähtig: 1|35
    Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
    Umgebungstemperatur während des Betriebs: -25|70
    Unterputzmontage: Ja
