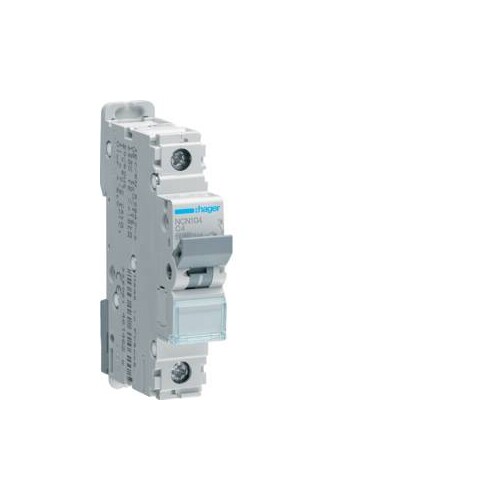

NCN104 HAGER LS-Schalter 1polig 10kA C-4A 1M

20780410
4906451
12 Stk
3250614614583
FR
8536201090
Leitungsschutzschalter 1 polig 10kA/15kA C-4A 1M. Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Anmerkungen zur LIMMERT-KI

Der NCN104 HAGER LS-Schalter ist ein zuverlässiger Leitungsschutzschalter mit einer Nennstromstärke von 4 A und einer Kurzschlussfestigkeit von 10 kA. Er ist für den Einsatz in einpoligen Anwendungen konzipiert und bietet eine C-Charakteristik für zeitverzögerten Überlastschutz. Mit einer maximalen Betriebsspannung von 440 V und einer Bemessungs-Isolationsspannung von 500 V erfüllt dieser Schalter die Anforderungen der Norm EN 60898-1. Der NCN104 ist für eine Betriebstemperatur von -25 bis 70 °C geeignet und zeichnet sich durch eine kompakte Bauweise von 83 mm Höhe, 70 mm Tiefe und 17.5 mm Breite aus. Darüber hinaus ist er für die Montage auf Hutschienen geeignet und bietet eine hohe mechanische Lebensdauer von bis zu 20.000 Operationen. Ideal für den Einsatz in Wohn- und Gewerbeinstallationen, wo Sicherheit und Zuverlässigkeit von größter Bedeutung sind.

Produktinfos

Architektur: Neutralposition ohne Neutral
Anzahl der geschützten Pole: 1
Anzahl der Pole: 1 P
Typ des Pols: 1 P
Charakteristik: C
Anzahl der Module: 1
Obere Anschlussausrichtung: Ausgerichteter Anschluss
Untere Anschlussausrichtung: Ausgerichteter Anschluss
Bemessungs-Kurzschlussstrom Icn AC: 10 kA
Bemessungsbetriebsspannung Ue: 240 / 415 V
Versorgungsart: AC
Bemessungs-Isolationsspannung: 500 V
Maximale Betriebsspannung: 440 V
Bemessungs-Impulsfestigkeit: 6000 V
Minimale Schwellenwertspannung (Ue min): 12 V
Bemessungsstrom: 4 A
Service-Kurzschlussstrom Ics AC: 7.5 kA
Min/Max-Schwellenwert AC thermische Operation: 1.13 / 1.45 In
Magnetische Regelstrom: 5 / 10 In
Min/Max-Schwellenwert DC magnetische Operation: 7 / 15 In
Min/Max-Schwellenwert DC thermische Operation: 1.13 / 1.45 In
Bauhöhe: 83 mm
Bautiefe: 70 mm
Baubreite: 17.5 mm
Betriebsfrequenz: 50 bis 60 Hz
Maximale Verlustleistung pro Pol: 3 W
Elektrische Lebensdauer: 4000 Zyklen
Mechanische Lebensdauer: 20000 Operationen
Schutzart (IP): IP20
Betriebstemperatur: -25…70 °C
Lagertemperatur: -25…80 °C
Preisanzeige nur nach Anmeldung
B

Produktvarianten

20780480
Preisanzeige nur nach Anmeldung
20781005
Preisanzeige nur nach Anmeldung
20780998
Preisanzeige nur nach Anmeldung
20781250
Preisanzeige nur nach Anmeldung
20780907
Preisanzeige nur nach Anmeldung
20780851
Preisanzeige nur nach Anmeldung
20781019
Preisanzeige nur nach Anmeldung
20780431
Preisanzeige nur nach Anmeldung
20780634
Preisanzeige nur nach Anmeldung
20780627
Preisanzeige nur nach Anmeldung
20780571
Preisanzeige nur nach Anmeldung
20780158
Preisanzeige nur nach Anmeldung
20780732
Preisanzeige nur nach Anmeldung
20780935
Preisanzeige nur nach Anmeldung
20780788
Preisanzeige nur nach Anmeldung
20780662
Preisanzeige nur nach Anmeldung
20780536
Preisanzeige nur nach Anmeldung
20780438
Preisanzeige nur nach Anmeldung
20779969
Preisanzeige nur nach Anmeldung
20780130
Preisanzeige nur nach Anmeldung
20780655
Preisanzeige nur nach Anmeldung
20780599
Preisanzeige nur nach Anmeldung
20780711
Preisanzeige nur nach Anmeldung

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 4 A
Polzahl (gesamt): 1|35
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 1
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3|60
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 1|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 0 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 15 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 3 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Ja
