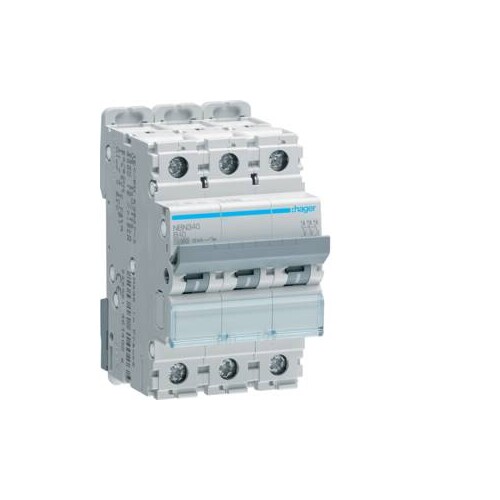

NBN340 HAGER LS-Schalter 3polig 10kA B-40A 3M

20780158
4906426
4 Stk
3250614614064
FR
8536201090
Leitungsschutzschalter 3 polig 10kA/15kA B-40A 3M. Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Anmerkungen zur LIMMERT-KI

Der HAGER NBN340 Leitungsschutzschalter ist ein hochleistungsfähiger 3-poliger Schalter mit einer Nennstromstärke von 40 A und einer Nennkurzschlussstromkapazität von 10 kA. Er ist für den Einsatz in AC-Versorgungsnetzen mit einer Nennspannung von 400 V konzipiert und bietet eine hohe Betriebssicherheit bei Temperaturen von -25 bis 70 °C. Mit einer Schutzart von IP20 ist er für den Einsatz in geschützten Umgebungen geeignet. Der Schalter ist mit einer Auslösecharakteristik B ausgestattet, die für den Schutz gegen Überlast und Kurzschluss sorgt. Die kompakte Bauweise mit einer Tiefe von 70 mm und der Möglichkeit zur Montage auf einer Hutschiene machen ihn ideal für die Verwendung in modernen elektrischen Installationen. Zudem ermöglicht der Schalter eine einfache Installation und Wartung, was ihn zu einer zuverlässigen Wahl für Fachleute macht.

Produktinfos

Anzahl der geschützten Pole: 3
Polzahl: 3 P
Bauart: Neutralleiter ohne Neutral
Auslösecharakteristik: B
Nennkurzschlussstrom Icn: 10 kA
Nennspannung Ue: 400 V
Versorgungsspannung: AC
Frequenz: 50/60 Hz
Nennstrom: 40 A
Nennisolationsspannung: 500 V
Nennimpulsfestigkeit: 6000 V
Schutzart (IP): IP20
Betriebstemperatur: -25…70 °C
Tiefe des installierten Produkts: 70 mm
Anzahl der Module: 3
Tightening torque: 2,8 Nm
Anzahl der mechanischen Betätigungen: 20000
Anzahl der elektrischen Lebensdauer in Zyklen: 4000
Preisanzeige nur nach Anmeldung
B

Produktvarianten

20780480
Preisanzeige nur nach Anmeldung
20781005
Preisanzeige nur nach Anmeldung
20780998
Preisanzeige nur nach Anmeldung
20781250
Preisanzeige nur nach Anmeldung
20780907
Preisanzeige nur nach Anmeldung
20780851
Preisanzeige nur nach Anmeldung
20781019
Preisanzeige nur nach Anmeldung
20780431
Preisanzeige nur nach Anmeldung
20780634
Preisanzeige nur nach Anmeldung
20780627
Preisanzeige nur nach Anmeldung
20780571
Preisanzeige nur nach Anmeldung
20780158
Preisanzeige nur nach Anmeldung
20780732
Preisanzeige nur nach Anmeldung
20780935
Preisanzeige nur nach Anmeldung
20780788
Preisanzeige nur nach Anmeldung
20780662
Preisanzeige nur nach Anmeldung
20780536
Preisanzeige nur nach Anmeldung
20780438
Preisanzeige nur nach Anmeldung
20779969
Preisanzeige nur nach Anmeldung
20780130
Preisanzeige nur nach Anmeldung
20780655
Preisanzeige nur nach Anmeldung
20780599
Preisanzeige nur nach Anmeldung
20780711
Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: B
Bemessungsstrom: 40 A
Polzahl (gesamt): 3|35
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 3
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3|60
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 3|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 30 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 15 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Ja
