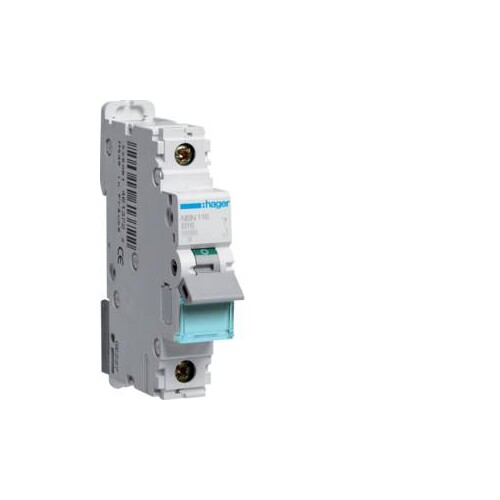

NBN116 HAGER LS-Schalter 1polig 10kA B-16A 1M

20779990
4906404
12 Stk
3250614613722
FR
8536201090
Leitungsschutzschalter 1 polig 10kA/15kA B-16A 1M. Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Anmerkungen zur LIMMERT-KI

Der NBN116 HAGER Leitungsschutzschalter ist ein hochqualitativer 1-poliger Schalter mit einem Nennstrom von 16 A und einem Ausschaltvermögen von 10 kA. Er ist nach den Normen IEC60898-1 und IEC60947-2 konzipiert und bietet zuverlässigen Schutz gegen Überlast und Kurzschlüsse. Mit einer Isolationspannung von 500 V und einer Stoßspannungsfestigkeit von 6000 V ist dieser Schalter für anspruchsvolle Anwendungen geeignet. Der NBN116 ist für einen Temperaturbereich von -25 bis 70 °C ausgelegt und hat eine hohe Lebensdauer mit bis zu 4000 elektrischen Schaltspielen. Die Schutzart IP20 gewährleistet Sicherheit in geschützten Umgebungen. Der Schalter ist einfach zu installieren und bietet die Möglichkeit, Zusatzeinrichtungen anzubringen.

Produktinfos

Nennstrom: 16 A
Ausschaltvermögen Ics bei 230 V AC: 7,50 kA
Ausschaltvermögen Icn bei 230 V AC: 10 kA
Polzahl: 1P
Auslösecharakteristik: B
Anzahl Module: 1
Isolationspannung Ui: 500 V
Stoßspannungsfestigkeit: 6000 V
Frequenz: 50 - 60 Hz
Anschlussquerschnitt massiv: 1 - 35 mm²
Anschlussquerschnitt flexibel: 1 - 25 mm²
Nennstrom bei 30°C: 16 A
Betriebstemperatur: -25 - 70 °C
Gesamtverlustleistung unter Nennstrom: 2,62 W
Gerätelebensdauer elektrische Schaltspiele: 4000
Gerätelebensdauer mechanische Schaltspiele: 20000
Schutzart (IP): IP20
Breite in Teilungseinheiten: 1
Preisanzeige nur nach Anmeldung
B

Produktvarianten

20780480
Preisanzeige nur nach Anmeldung
20781005
Preisanzeige nur nach Anmeldung
20780998
Preisanzeige nur nach Anmeldung
20781250
Preisanzeige nur nach Anmeldung
20780907
Preisanzeige nur nach Anmeldung
20780851
Preisanzeige nur nach Anmeldung
20781019
Preisanzeige nur nach Anmeldung
20780431
Preisanzeige nur nach Anmeldung
20780634
Preisanzeige nur nach Anmeldung
20780627
Preisanzeige nur nach Anmeldung
20780571
Preisanzeige nur nach Anmeldung
20780158
Preisanzeige nur nach Anmeldung
20780732
Preisanzeige nur nach Anmeldung
20780935
Preisanzeige nur nach Anmeldung
20780788
Preisanzeige nur nach Anmeldung
20780662
Preisanzeige nur nach Anmeldung
20780536
Preisanzeige nur nach Anmeldung
20780438
Preisanzeige nur nach Anmeldung
20779969
Preisanzeige nur nach Anmeldung
20780130
Preisanzeige nur nach Anmeldung
20780655
Preisanzeige nur nach Anmeldung
20780599
Preisanzeige nur nach Anmeldung
20780711
Preisanzeige nur nach Anmeldung

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: B
Bemessungsstrom: 16 A
Polzahl (gesamt): 1|35
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 1
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3|60
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 1|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 0 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 15 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 3 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Ja
