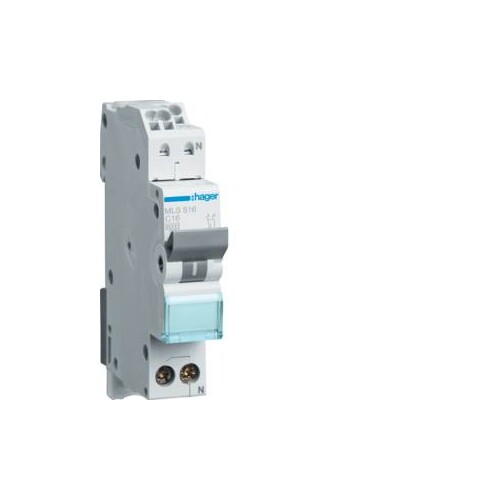

MLS516 HAGER 16/1N/C LEITUNGSSCHUTZSCH. 1TE 6KA QUICK CONNECT

02102403
3988209
12 Stk
3250614319563
FR
8536301090
Leitungsschutzschalter 1P+N 6kA C-16A Quick Connect 1M. Leitungsschutzschalter in Schmalbauausführung (1PLE) mit QuickConnect Klemme nach OVE EN 60898-1 und DIN VDE 0641 Teil 11/8.92, Berührungsschutz IP2x nach DIN VDE 0106 Teil 100 mit OVE Zeichen. LS mit zeitverzögertem thermischem Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. QuickConnect Anschlussklemmen zum Anschluss von bis zu 2 Leitern gleichen oder unterschiedlichen Querschnittes pro Abgang. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Anmerkungen zur LIMMERT-KI

Der HAGER Leitungsschutzschalter MLS516 ist ein hochqualitativer 1P+N Schalter mit einer Nennstromstärke von 16 A und einem Ausschaltvermögen von 6 kA. Er ist für den Betrieb bei einer Bemessungsbetriebsspannung von 230/240 V und einer Frequenz von 50/60 Hz ausgelegt. Mit einer kompakten Bauweise von 70 mm Tiefe, 86 mm Höhe und 17,5 mm Breite ist er ideal für enge Installationen. Der QuickConnect-Anschluss ermöglicht eine einfache und schnelle Verdrahtung. Der Schalter bietet eine hohe Sicherheit mit einer Stoßspannungsfestigkeit von 4000 V und einer Schutzart von IP20. Der MLS516 ist für die Verwendung in Wohn- und Gewerbeinstallationen konzipiert und erfüllt die höchsten Standards der elektrischen Sicherheit.

Produktinfos

Architektur: 1P+N
Anzahl der abgesicherten Pole: 1
Polanzahl: 2 P
Auslösercharakteristik: C
Ausschaltvermögen Icn AC nach IEC 60898-1: 6 kA
Bemessungsbetriebsspannung Ue: 230/240 V
Frequenz: 50/60 Hz
Versorgungsspannungsart: AC
Isolationsspannung: 500 V
Max. Betriebsspannung: 253 V
Stoßspannungsfestigkeit: 4000 V
Nennstrom bei 40°C: 16 A
Gerätelebensdauer, elektrische Schaltspiele: 1000
Gerätelebensdauer, mechanische Schaltspiele: 20000
Tiefe installiertes Produkt: 70 mm
Höhe installiertes Produkt: 86 mm
Breite installiertes Produkt: 17,5 mm
Drehmoment: 1,9 Nm
Anschlussart: QuickConnect
Schutzart (IP): IP20
Lagerungstemperatur: -25 bis 80 °C
Preisanzeige nur nach Anmeldung
B

Produktvarianten

20779542
Preisanzeige nur nach Anmeldung
20779486
Preisanzeige nur nach Anmeldung
20778961
Preisanzeige nur nach Anmeldung
20779010
Preisanzeige nur nach Anmeldung
20778954
Preisanzeige nur nach Anmeldung
20778926
Preisanzeige nur nach Anmeldung
20778933
Preisanzeige nur nach Anmeldung
20779003
Preisanzeige nur nach Anmeldung
20778919
Preisanzeige nur nach Anmeldung
20778982
Preisanzeige nur nach Anmeldung

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 16 A
Polzahl (gesamt): 2|1.5
Mitschaltender Neutralleiter: Ja
Bemessungsspannung: 240 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 1
Spannungsart: AC
Zusatzeinrichtungen möglich: Nein
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3|60
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 1|1.5
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 1 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 1 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 3 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 4|1.5
Anschließbarer Leiterquerschnitt mehrdrähtig: 4|1.5
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Ja
