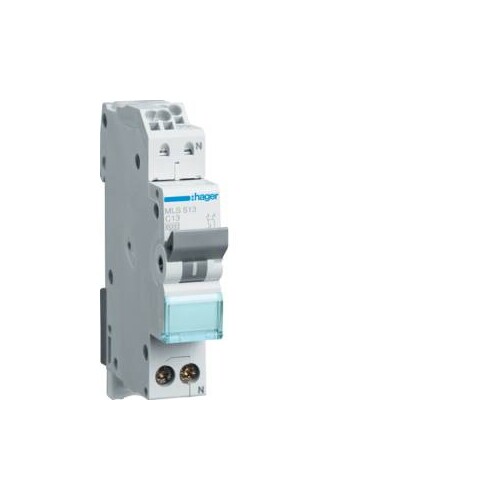

MLS513 HAGER 13/1N/C LEITUNGSSCHUTZSCH. 1TE 6KA QUICK CONNECT

02102396
3988207
12 Stk
3250614319556
FR
8536301090
Leitungsschutzschalter 1P+N 6kA C-13A Quick Connect 1M. Leitungsschutzschalter in Schmalbauausführung (1PLE) mit QuickConnect Klemme nach OVE EN 60898-1 und DIN VDE 0641 Teil 11/8.92, Berührungsschutz IP2x nach DIN VDE 0106 Teil 100 mit OVE Zeichen. LS mit zeitverzögertem thermischem Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. QuickConnect Anschlussklemmen zum Anschluss von bis zu 2 Leitern gleichen oder unterschiedlichen Querschnittes pro Abgang. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Anmerkungen zur LIMMERT-KI

Der HAGER Leitungsschutzschalter MLS513 ist ein zuverlässiger 1-poliger + Neutralleiter (1P+N) Schalter mit einer Nennstromstärke von 13 A und einem Ausschaltvermögen von 6 kA. Er ist ideal für Anwendungen, die eine schnelle und sichere Verbindung erfordern, dank der Quick Connect Klemmen. Mit einer Breite von 17,5 mm und einer Höhe von 86 mm ist er kompakt und passt in Standardinstallationen. Der Schalter bietet einen thermischen Auslöser mit einem Einstellbereich von 1,13 - 1,45 A und ist für Betriebstemperaturen von -25 bis 70 °C geeignet. Die Schutzart IP20 gewährleistet Sicherheit in geschützten Umgebungen. Der MLS513 ist eine ausgezeichnete Wahl für den Einsatz in Wohn- und Gewerbeinstallationen, um Überlast- und Kurzschlussschutz zu gewährleisten.

Produktinfos

Polart: 1P+N
Auslöseeigenschaft: C
Nennstrom: 13 A
Ausschaltvermögen Ics AC: 6 kA
Ausschaltvermögen Icn bei 230 V AC: 6 kA
Einstellung des thermischen Auslösers: 1,13 - 1,45 A
Nennspannung Ue: 230 - 240 V
Versorgungsart: AC
Isolationspannung Ui: 500 V
Stoßspannungsfestigkeit: 4000 V
Max. Betriebsspannung: 253 V
Frequenz: 50 - 60 Hz
Anzahl Module: 1
Obere Anschlussklemme: Quick Connect
Untere Anschlussklemme: Schraubanschluss
Nennmoment: 1,90 Nm
Gesamtverlustleistung unter Nennstrom: 4 W
Betriebstemperatur: -25 - 70 °C
Höhe über N.N.: 2000 m
Lebensdauer elektrisch: 1000 Schaltspiele
Lebensdauer mechanisch: 20000 Schaltspiele
Schutzart (IP): IP20
Anschlussquerschnitt Ausgang: 1,5 - 4,0 mm² (massiv/flexibel)
Anschlussquerschnitt Eingang: 0,75 - 16,0 mm² (massiv) / 0,75 - 10,0 mm² (flexibel)
Höhe: 86 mm
Breite: 17,50 mm
Tiefe: 70 mm
Preisanzeige nur nach Anmeldung
B

Produktvarianten

20779542
Preisanzeige nur nach Anmeldung
20779486
Preisanzeige nur nach Anmeldung
20778961
Preisanzeige nur nach Anmeldung
20779010
Preisanzeige nur nach Anmeldung
20778954
Preisanzeige nur nach Anmeldung
20778926
Preisanzeige nur nach Anmeldung
20778933
Preisanzeige nur nach Anmeldung
20779003
Preisanzeige nur nach Anmeldung
20778919
Preisanzeige nur nach Anmeldung
20778982
Preisanzeige nur nach Anmeldung

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 13 A
Polzahl (gesamt): 2|1.5
Mitschaltender Neutralleiter: Ja
Bemessungsspannung: 240 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 1
Spannungsart: AC
Zusatzeinrichtungen möglich: Nein
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3|60
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 1|1.5
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 1 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 1 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 3 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 4|1.5
Anschließbarer Leiterquerschnitt mehrdrähtig: 4|1.5
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Ja
