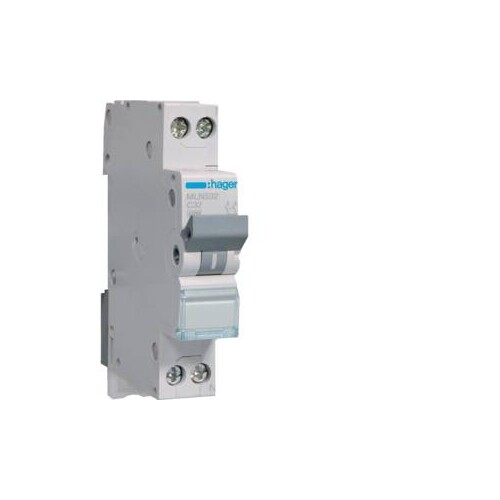

MLN532 HAGER LS-Schalter 1P+N 6kA C-32A 1M

20779668
3988038
12 Stk
3250614312410
FR
8536303090
Leitungsschutzschalter 1P+N 6kA C-Charakteristik 32A 1 Modul. Leitungsschutzschalter in Schmalbauausführung (1PLE) nach OVE EN 60898-1 und DIN VDE 0641 Teil 11/8.92, Berührungsschutz IP2x nach DIN VDE 0106 Teil 100 mit OVE Zeichen. LS mit zeitverzögertem thermischem Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen (Montage ohne Werkzeug). Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Anmerkungen zur LIMMERT-KI

Der HAGER MLN532 Leitungsschutzschalter ist ein zuverlässiges Gerät mit einer C-Charakteristik und einem Bemessungsstrom von 32A. Er ist für den Einsatz mit einer Bemessungsbetriebsspannung von 230/240 V und einer maximalen Betriebsspannung von 253 V konzipiert. Mit einer kompakten Bauform von nur 1 Modul (17,5 mm Breite) eignet sich dieser Schalter ideal für die Installation in Schaltschränken. Der Schutzschalter bietet ein Ausschaltvermögen von 6 kA nach IEC 60898-1 und ist für Frequenzen von 50/60 Hz geeignet. Die Schutzart IP20 gewährleistet Sicherheit in trockenen Umgebungen. Der MLN532 ist einfach zu montieren und ermöglicht eine flexible Installation dank der Schraubanschlüsse. Er ist für Temperaturen von -25 bis 80 °C geeignet und bietet eine hohe Lebensdauer bei elektrischen Schaltspielen.

Produktinfos

Architektur: 1P+N
Anzahl der abgesicherten Pole: 1
Polanzahl: 2
Mit schaltender Neutralleiter: Ja
Auslösercharakteristik: C
Frequenz: 50/60 Hz
Ausschaltvermögen Icn AC nach IEC 60898-1: 6 kA
Versorgungsspannungsart: AC
Bemessungsbetriebsspannung Ue: 230/240 V
Isolationsspannung: 500 V
Max. Betriebsspannung: 253 V
Stoßspannungsfestigkeit: 4000 V
Nennstrom bei 30 °C: 32 A
Tiefe installiertes Produkt: 70 mm
Höhe installiertes Produkt: 84,7 mm
Breite installiertes Produkt: 17,5 mm
Drehmoment: 1,9 Nm
Anschlussart: Schraubtechnik
Schutzart (IP): IP20
Lagerungstemperatur: -25 bis 80 °C
Preisanzeige nur nach Anmeldung
B

Produktvarianten

  • «
  • 1
  • »
20779640
Preisanzeige nur nach Anmeldung
20779591
Preisanzeige nur nach Anmeldung
20779605
Preisanzeige nur nach Anmeldung
02078127
Preisanzeige nur nach Anmeldung
20779661
Preisanzeige nur nach Anmeldung
02078120
Preisanzeige nur nach Anmeldung
20779598
Preisanzeige nur nach Anmeldung
02078134
Preisanzeige nur nach Anmeldung
20779654
Preisanzeige nur nach Anmeldung
20779619
Preisanzeige nur nach Anmeldung
20779612
Preisanzeige nur nach Anmeldung
02078113
Preisanzeige nur nach Anmeldung
20779675
Preisanzeige nur nach Anmeldung
20229195
Preisanzeige nur nach Anmeldung
20779647
Preisanzeige nur nach Anmeldung
20779668
Preisanzeige nur nach Anmeldung
  • «
  • 1
  • »

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 32 A
Polzahl (gesamt): 2|25
Mitschaltender Neutralleiter: Ja
Bemessungsspannung: 240 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 1
Spannungsart: AC
Zusatzeinrichtungen möglich: Nein
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3|60
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 1|16
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 1 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 1 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 3 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|25
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|16
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Ja
