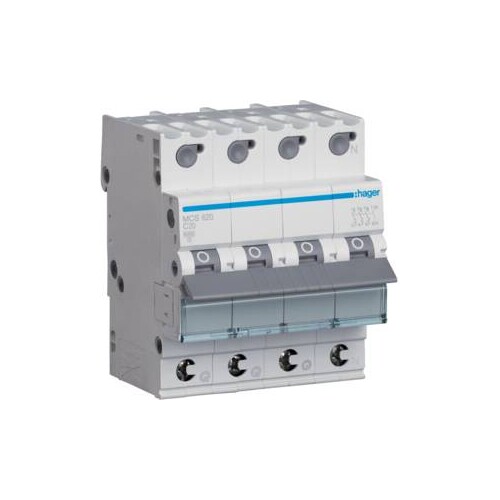

MCS620 HAGER 20/3N/C LEITUNGSSCHUTZSCH. 4TE 6KA QUICK CONNECT

02102487
3987497
3 Stk
3250614322730
FR
8536303090
Leitungsschutzschalter 3P+N 6kA C-20A Quick Connect 4M. Leitungsschutzschalter mit QuickConnect Klemme nach OVE EN 60898-1 und DIN VDE 0641 Teil 11/8.92, Berührungsschutz IP2x nach DIN VDE 0106 Teil 100 mit OVE und VDE Zeichen. LS mit zeitverzögertem thermischem Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen (Montage ohne Werkzeug). QuickConnect Anschlussklemmen zum Anschluss von bis zu 2 Leitern gleichen oder unterschiedlichen Querschnittes pro Abgang, QuickBusbar eingangsseitig zur werkzeuglosen Montage der entsprechenden Phasenschiene. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Anmerkungen zur LIMMERT-KI

Der MCS620 HAGER Leitungsschutzschalter ist ein hochentwickelter 3P+N Schalter mit einer Nennstromstärke von 20 A und einem Ausschaltvermögen von 6 kA. Er ist mit Quick Connect Klemmen ausgestattet, die eine einfache und werkzeuglose Montage ermöglichen. Mit einer Breite von 70 mm und einer Höhe von 83,4 mm ist dieser Schalter kompakt und ideal für den Einsatz in modernen elektrischen Installationen. Die Schutzart IP20 gewährleistet Sicherheit und Zuverlässigkeit, während die thermischen und magnetischen Auslöseeinstellungen für Überlast- und Kurzschlussschutz sorgen. Der Schalter ist für eine Betriebstemperatur von -25 bis 70 °C ausgelegt und erfüllt die Normen nach IEC 60898-1. Zudem ermöglicht er den nachträglichen Anbau von Zusatzeinrichtungen, was ihn zu einer flexiblen Lösung für verschiedene Anwendungen macht.

Produktinfos

Neutralleiterposition: rechts
Anzahl der abgesicherten Pole: 3
Polanzahl: 4
Polart: 3P+N
Auslösercharakteristik: C
Mitschaltender Neutralleiter: Ja
Anzahl Module: 4
Ausschaltvermögen Icn AC nach IEC 60898-1: 6 kA
Bemessungsbetriebsspannung Ue: 230 / 400 V
Versorgungsspannungsart: AC
Frequenz: 50/60 Hz
Isolationsspannung: 500 V
Stoßspannungsfestigkeit: 4000 V
Nennstrom: 20 A
Ausschaltvermögen Betriebs kurzschlussstrom Ics AC nach IEC 60898-1: 6 kA
Einstellung des thermischen Auslösers in AC: 1.13 / 1.45 In
Magnetischer Einstellstrom: 5 / 10 In
Nennstrom bei -10°C nach IEC 60947: 24 A
Nennstrom bei 30°C: 20 A
Tiefe installiertes Produkt: 70 mm
Höhe installiertes Produkt: 83.4 mm
Breite installiertes Produkt: 70 mm
Schutzart (IP): IP20
Betriebstemperatur: -25…70 °C
Lager-/Transporttemperatur: -25…80 °C
Geeignet für Unterputz: Ja
QuickConnect: Ja
Preisanzeige nur nach Anmeldung
B

Produktvarianten

20779542
Preisanzeige nur nach Anmeldung
20779486
Preisanzeige nur nach Anmeldung
20778961
Preisanzeige nur nach Anmeldung
20779010
Preisanzeige nur nach Anmeldung
20778954
Preisanzeige nur nach Anmeldung
20778926
Preisanzeige nur nach Anmeldung
20778933
Preisanzeige nur nach Anmeldung
20779003
Preisanzeige nur nach Anmeldung
20778919
Preisanzeige nur nach Anmeldung
20778982
Preisanzeige nur nach Anmeldung

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 20 A
Polzahl (gesamt): 4|35
Mitschaltender Neutralleiter: Ja
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 4
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3|60
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 3|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 400 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 1 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 10 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Ja
