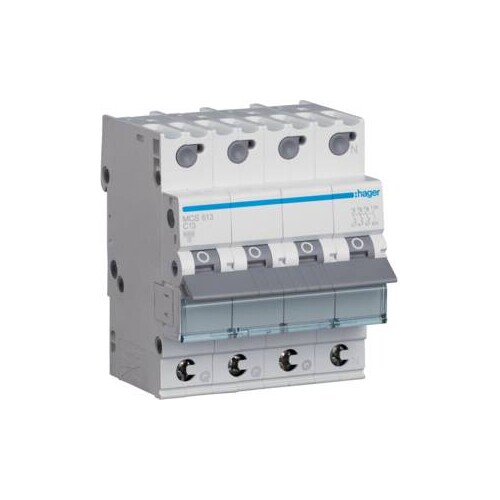

MCS613 HAGER 13/3N/C LEITUNGSSCHUTZSCH. 4TE 6KA QUICK CONNECT

02102473
3987963
3 Stk
3250614322716
FR
8536301090
Leitungsschutzschalter 3P+N 6kA C-13A Quick Connect 4M. Leitungsschutzschalter mit QuickConnect Klemme nach OVE EN 60898-1 und DIN VDE 0641 Teil 11/8.92, Berührungsschutz IP2x nach DIN VDE 0106 Teil 100 mit OVE und VDE Zeichen. LS mit zeitverzögertem thermischem Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen (Montage ohne Werkzeug). QuickConnect Anschlussklemmen zum Anschluss von bis zu 2 Leitern gleichen oder unterschiedlichen Querschnittes pro Abgang, QuickBusbar eingangsseitig zur werkzeuglosen Montage der entsprechenden Phasenschiene. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Anmerkungen zur LIMMERT-KI

Der MCS613 HAGER Leitungsschutzschalter ist ein hochleistungsfähiges Gerät mit einer Nennstromstärke von 13 A und einer Auslösercharakteristik C. Mit einer Polanzahl von 4 und der Fähigkeit, bis zu 6 kA Kurzschlussströme zu unterbrechen, bietet dieser Schalter zuverlässigen Schutz für Ihre elektrischen Systeme. Er ist für den Einsatz in 3P+N-Anwendungen konzipiert und unterstützt eine Bemessungsbetriebsspannung von 230/400 V. Die Quick Connect-Anschlüsse ermöglichen eine einfache und schnelle Installation, während die Schutzart IP20 für zusätzliche Sicherheit sorgt. Mit einer kompakten Baugröße von 70 mm Tiefe, 83.4 mm Höhe und 70 mm Breite passt er problemlos in Standardinstallationen. Der MCS613 ist ideal für den Einsatz in Wohn- und Gewerbegebäuden und erfüllt alle relevanten Normen, einschließlich IEC 60898-1.

Produktinfos

Anzahl der gesicherten Pole: 3
Polanzahl: 4
Polart: 3P+N
Auslösercharakteristik: C
Mitschaltender Neutralleiter: Ja
Anzahl Module: 4
Ausschaltvermögen Icn AC nach IEC 60898-1: 6 kA
Bemessungsbetriebsspannung Ue: 230 / 400 V
Versorgungsspannungsart: AC
Frequenz: 50/60 Hz
Isolationsspannung: 500 V
Stoßspannungsfestigkeit: 4000 V
Nennstrom: 13 A
Ausschaltvermögen Grenzkurzschlussstrom Icu AC IEC 60947-2: 10 kA
Schutzart (IP): IP20
Tiefe installiertes Produkt: 70 mm
Höhe installiertes Produkt: 83.4 mm
Breite installiertes Produkt: 70 mm
Maximale Verlustleistung pro Pol: 3.5 W
Gesamtverlustleistung unter Nennstrom: 6.7 W
Gerätelebensdauer elektrische Schaltspiele: 4000
Gerätelebensdauer mechanische Schaltspiele: 20000
Geeignet für Unterputz: Ja
Anschlussquerschnitt am Ausgang mit Schraube (flexibler Leiter): 1 / 25 mm²
Anschlussquerschnitt am Ausgang mit Schraube (massiver Leiter): 1 / 35 mm²
Anschlussquerschnitt bei starren Leitern, vorgeschaltete Klemmen mit Schrauben: 1 / 35 mm²
Anschlussquerschnitt des Zugangs mit Schrauben (flexibler Leiter): 1 / 25 mm²
Anschlussquerschnitte Schraubklemme bei QuickConnect Zugang (flexibler Leiter): 1 / 16 mm²
Anschlussquerschnitte Schraubklemme bei QuickConnect Zugang (massiver Leiter): 1 / 25 mm²
Phasenschiene mit Zugangsklemme kompatibel KDNxxx: Ja
Preisanzeige nur nach Anmeldung
B

Produktvarianten

20779542
Preisanzeige nur nach Anmeldung
20779486
Preisanzeige nur nach Anmeldung
20778961
Preisanzeige nur nach Anmeldung
20779010
Preisanzeige nur nach Anmeldung
20778954
Preisanzeige nur nach Anmeldung
20778926
Preisanzeige nur nach Anmeldung
20778933
Preisanzeige nur nach Anmeldung
20779003
Preisanzeige nur nach Anmeldung
20778919
Preisanzeige nur nach Anmeldung
20778982
Preisanzeige nur nach Anmeldung

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 13 A
Polzahl (gesamt): 4|35
Mitschaltender Neutralleiter: Ja
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 4
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3|60
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 3|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 400 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 1 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 10 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Ja
