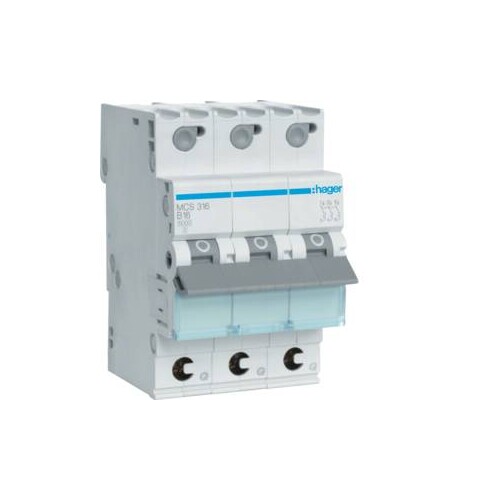

MCS316 HAGER 16/3/C LEITUNGSSCHUTZSCH. 3TE 6KA QUICK CONNECT

02102445
2275151
4 Stk
3250614315336
FR
8536301090
weitere Infos weitere Infos ausblenden
Hager
MCS316
beantwortete(n) Fragen weitere Varianten
Leitungsschutzschalter 3 polig 6kA C-Charakteristik 16A Quick Connect 3 Module. Leitungsschutzschalter mit QuickConnect-Klemme nach DIN EN 60898-1 (VDE 0641 Teil 11), am Abgang bis 16A und am Zugang für die Verschienung bis 63A, mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischem Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der MCS316 HAGER Leitungsschutzschalter ist ein zuverlässiges 3-poliges Gerät mit einer Nennstromstärke von 16 A und einer Auslösecharakteristik C. Mit einem Ausschaltvermögen von 6 kA nach IEC60898-1 bietet er hervorragenden Schutz gegen Überlast und Kurzschluss. Der Schalter ist für eine Bemessungsbetriebsspannung von 230 - 400 V ausgelegt und kann in einem Temperaturbereich von -25 bis 70 °C betrieben werden. Mit Quick Connect-Anschlüssen ermöglicht er eine einfache und schnelle Installation. Die kompakten Abmessungen von 83,4 mm Höhe, 52,5 mm Breite und 70 mm Tiefe machen ihn ideal für den Einsatz in modularen Geräten. Der Schutzart IP20 sorgt für Sicherheit in trockenen Umgebungen. Der MCS316 ist die perfekte Wahl für alle, die einen leistungsstarken und flexiblen Leitungsschutzschalter benötigen.

Produktinfos

Nennstrom: 16 A
Nennstrom bei -15°C: 20,12 A
Nennstrom bei -10°C: 19,71 A
Nennstrom bei -5°C: 19,28 A
Nennstrom bei 0°C: 18,85 A
Nennstrom bei 5°C: 18,40 A
Nennstrom bei 10°C: 17,95 A
Nennstrom bei 15°C: 17,48 A
Nennstrom bei 20°C: 17 A
Nennstrom bei 25°C: 16,51 A
Nennstrom bei 30°C: 16 A
Nennstrom bei 35°C: 15,47 A
Nennstrom bei 40°C: 14,93 A
Nennstrom bei 45°C: 14,37 A
Nennstrom bei 50°C: 13,78 A
Nennstrom bei 55°C: 13,16 A
Nennstrom bei 60°C: 12,52 A
Nennstrom bei 65°C: 11,84 A
Nennstrom bei 70°C: 11,12 A
Polart: 3P
Auslösecharakteristik: C
Anzahl Module: 3
Ausschaltvermögen Icn AC nach IEC60898-1: 6 kA
Nennspannung Ue: 230 - 400 V
Versorgungsart: AC
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit: 4000 V
Anschlussquerschnitt massiv: 1 - 35 mm²
Anschlussquerschnitt flexibel: 1 - 25 mm²
Anschlussquerschnitt Ausgang SSK Quick Connect: 1,5 - 4,0 mm²
Nennmoment obere Klemme: 2,80 Nm
Nennmoment untere Klemme: 2,80 Nm
Betriebstemperatur: -25 - 70 °C
Gesamtverlustleistung unter Nennstrom: 6,99 W
Schutzart (IP): IP20
Höhe: 83,40 mm
Breite: 52,50 mm
Tiefe: 70 mm
Preisanzeige nur nach Anmeldung
B

Produktvarianten

20779542
Preisanzeige nur nach Anmeldung
02102494
Preisanzeige nur nach Anmeldung
02102508
Preisanzeige nur nach Anmeldung
20779486
Preisanzeige nur nach Anmeldung
20778961
Preisanzeige nur nach Anmeldung
02253379
Preisanzeige nur nach Anmeldung
02253365
Preisanzeige nur nach Anmeldung
02102375
Preisanzeige nur nach Anmeldung
20779010
Preisanzeige nur nach Anmeldung
20778954
Preisanzeige nur nach Anmeldung
20778926
Preisanzeige nur nach Anmeldung
20778933
Preisanzeige nur nach Anmeldung
20779003
Preisanzeige nur nach Anmeldung
20778919
Preisanzeige nur nach Anmeldung
02253344
Preisanzeige nur nach Anmeldung
02102431
Preisanzeige nur nach Anmeldung
02078148
Preisanzeige nur nach Anmeldung
02102515
Preisanzeige nur nach Anmeldung
02078141
Preisanzeige nur nach Anmeldung
20778982
Preisanzeige nur nach Anmeldung
02102354
Preisanzeige nur nach Anmeldung
20659086
Preisanzeige nur nach Anmeldung
02102480
Preisanzeige nur nach Anmeldung
02102417
Preisanzeige nur nach Anmeldung

Andere Kunden kauften auch

02102361
Preisanzeige nur nach Anmeldung
02102368
Preisanzeige nur nach Anmeldung
20659065
Preisanzeige nur nach Anmeldung
02102550
Preisanzeige nur nach Anmeldung
02102515
Preisanzeige nur nach Anmeldung
02105042
Preisanzeige nur nach Anmeldung
02102522
Preisanzeige nur nach Anmeldung
02105014
Preisanzeige nur nach Anmeldung
02082516
Preisanzeige nur nach Anmeldung
01166102
Preisanzeige nur nach Anmeldung
02150220
Preisanzeige nur nach Anmeldung
02150164
Preisanzeige nur nach Anmeldung
02086317
Preisanzeige nur nach Anmeldung
02236698
Preisanzeige nur nach Anmeldung
21574435
Preisanzeige nur nach Anmeldung
01181670
Preisanzeige nur nach Anmeldung
02102466
Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 16 A
Polzahl (gesamt): 3|35
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 3
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3|60
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 3|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 400 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 1 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 3 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Ja
